卡尔顿巴达克纸箱杯包装生产设备结构

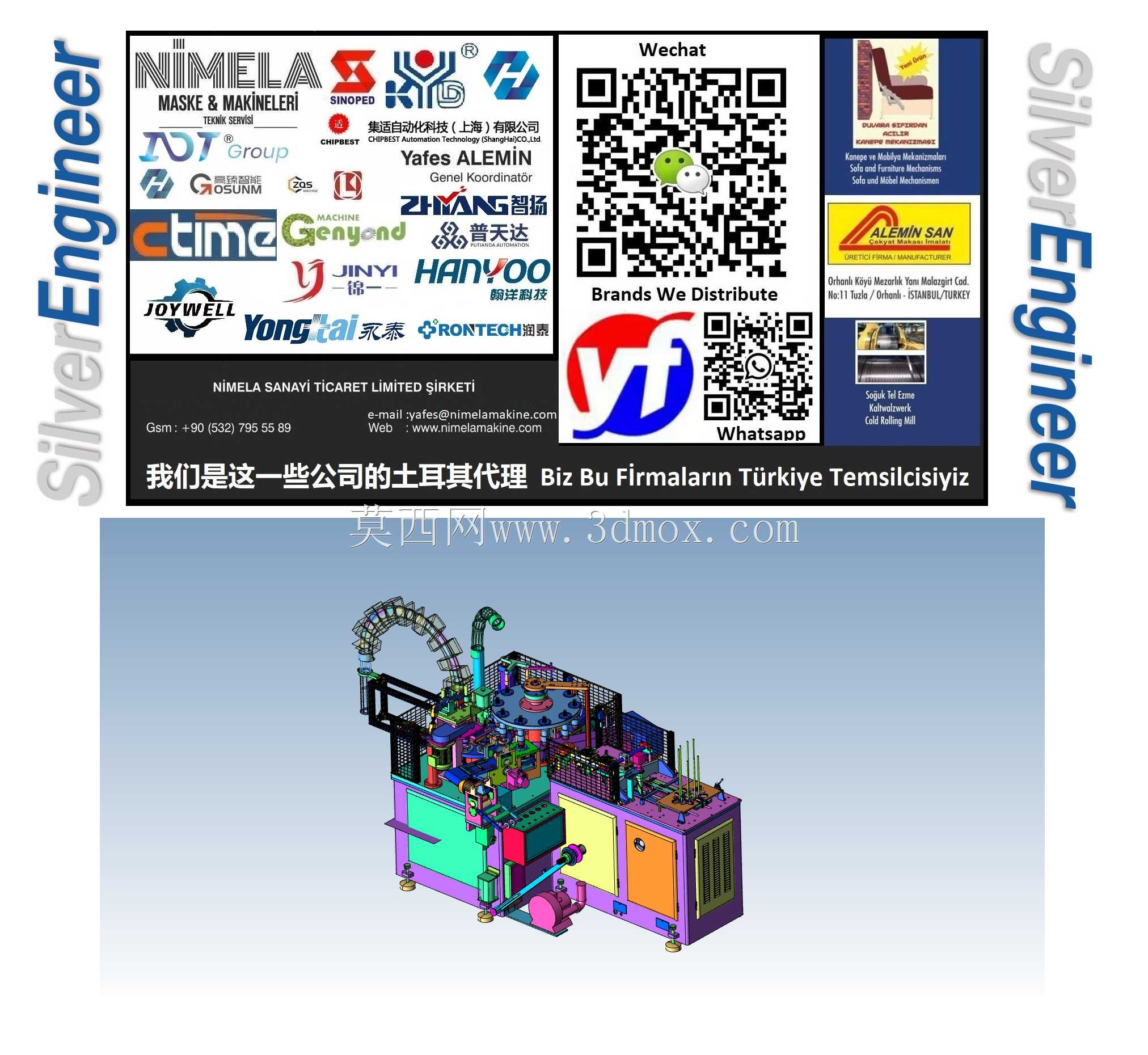

　　这套设备面向快消品包装环节的纸杯、纸箱杯类产品量产场景，主要应用在食品包装、饮品耗材生产车间的末端成型与包装工序段，承担从杯体成型后整理、定位、装盒到封箱输出的全流程连贯作业，替代传统人工分拣装盒的低效率模式，适配每分钟数十件的连续化生产节拍，可对接前端杯体成型设备的出料端，无需额外增设中转缓存台架，减少车间内的物料中转占用空间。从结构布局来看，设备采用多工位转盘式核心布局，转盘周边均匀分布上料、检测、装盒、喷胶、压合、出料六个功能工位，每个工位的执行机构均采用模块化设计思路，单个工位出现调整或维护需求时，可单独拆解对应模块，无需拆卸整机主体框架，大幅降低产线停线维护的时间成本。设备底部采用方钢焊接一体式机架，

　　机架底部配置可调式减震脚杯，可适配车间地面15mm以内的平整度误差，安装时无需额外浇筑预埋基础，直接在硬化环氧地面上即可完成调平固定，机架整体外形控制在长2.8米、宽1.6米、高1.9米的边界范围内，可适配常规车间3米宽的通道转运需求，设备进场时无需拆解门框或拆除车间隔断。上料工位配置柔性振动盘配合真空吸嘴机构，可适配不同克重的纸杯、瓦楞纸箱杯来料，吸嘴采用硅胶材质，接触杯体时不会造成杯壁压痕或变形，振动盘的振幅可根据来料的壁厚参数做无级调整，避免薄款杯体在振动上料过程中出现堆叠、卡料问题。检测工位搭载光电传感器阵列，可自动识别杯体的成型缺陷、印刷错位问题，检测到不合格品时会通过气动拨杆直接剔除到旁侧的废料收集盒，

　　不会流入后续装盒工序，避免不合格品包装后流入市场。装盒工位采用预制纸箱片自动撑开结构，纸箱片存储料仓可容纳200个以上的待加工纸箱片，单次补料可支持连续2小时以上的生产，料仓采用快拆式挡板设计，更换不同规格的纸箱杯对应纸箱尺寸时，仅需调整挡板的定位旋钮，无需更换料仓主体，适配的纸箱杯规格覆盖5盎司到16盎司的常规饮品杯尺寸范围。喷胶工位采用热熔胶定点喷射结构，胶路配置恒温加热模块，可根据环境温度自动调整胶液加热温度，避免低温环境下胶液流动性不足导致的封箱开胶问题，喷胶嘴位置可通过三轴微调滑台做毫米级调整，适配不同折边尺寸的纸箱封箱需求。压合工位采用恒压式压头，压合压力可根据纸箱的瓦楞厚度做调整，压合行程设置有硬限位保护，

　　避免压力过大压坏内部盛装的杯体。出料工位配置皮带输送结构，可直接对接车间的成品输送主线，将包装完成的成品直接输送到码垛工位，无需人工二次转运。设备的气动管路全部采用内嵌式布局，沿机架内侧的线槽排布，避免外露管路被物料剐蹭造成破损，电气控制柜集成在机架侧方的封闭腔体内，柜门配置密封胶条，可适配车间内有少量粉尘的生产环境，电气元件的安装预留有15%的扩展空间，后续如需增加二维码喷印、称重检测等功能时，可直接在柜内加装对应模块，无需额外增设外置电控箱。转盘的驱动采用精密凸轮分割器配合伺服电机，工位切换的重复定位精度控制在0.1mm以内，保证每个工位的执行机构与工件位置精准对齐，不会出现工位错位导致的加工不良。设备的安全防护采用铝型材框架搭配透明亚克力防护门，防护门配置安全联锁开关，任意一扇防护门被打开时，设备会立即停止运行，避免操作人员在设备运行时误入作业区域造成安全事故，防护门的合页采用快拆结构，日常维护时可快速拆卸防护门，获得更大的设备操作空间。
