双槽式中间传动滑轮d84结构设计

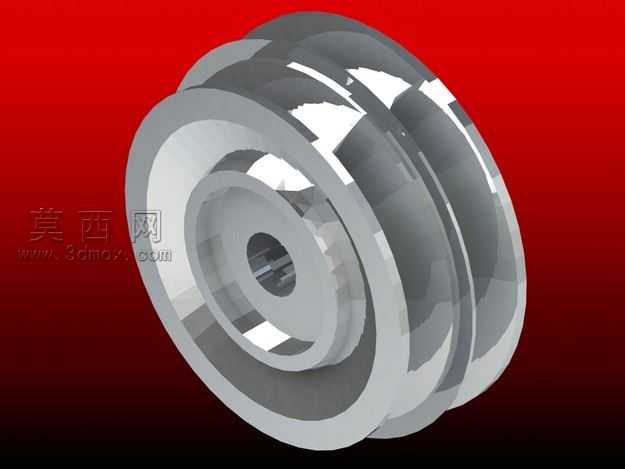

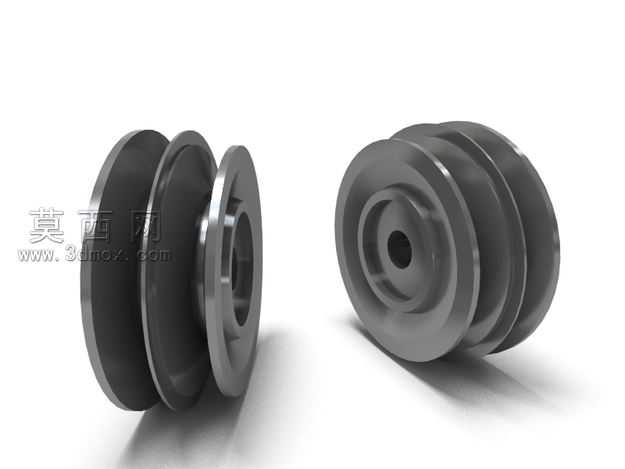

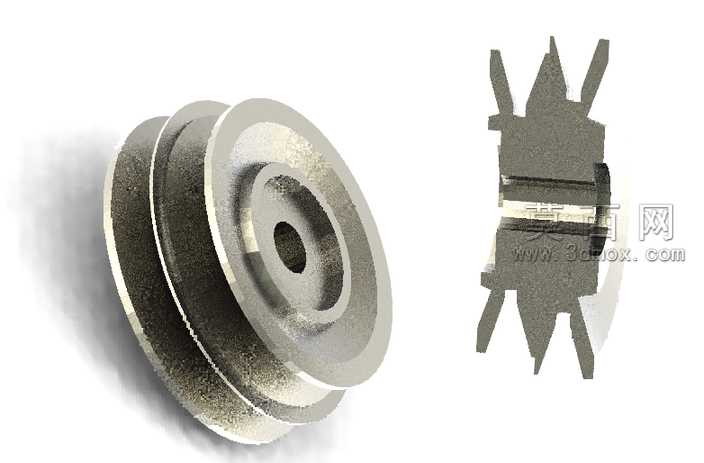

本作品为直径规格84mm的双槽中间传动滑轮，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动件的尺寸公差规范，对滑轮的轮槽弧度、中心安装孔、轮毂台阶、轮缘厚度等关键结构进行了精准的参数约束，确保各部位尺寸匹配对应直径的传动绳索或皮带使用需求。建模阶段先通过草图绘制滑轮的轴向截面轮廓，对轮槽的V型夹角、槽底圆角、轮缘倒角进行精确尺寸标注，再通过回转特征生成滑轮的基础实体，随后对中心安装孔进行同轴度约束，添加轮毂处的定位台阶结构，保证滑轮安装后与转轴的配合精度，避免运转过程中出现偏心晃动问题。材质设计上针对滑轮的使用场景做了区分，轮槽工作部位采用高耐磨的金属材质模拟，表面做细腻的磨砂质感处理，还原实际使用中耐磨接触面的材质特性，轮毂与轮辐部位采用常规结构钢材质，通过金属材质的明暗反射参数调整，区分不同结构部位的质感差异，渲染阶段采用柔和的工业产品布光方案，通过多角度光源投射凸显滑轮的轮槽层次、轮毂台阶结构，清晰展现双槽的对称布局特征，同时添加柔和的环境阴影，让模型呈现出真实的工业零件质感。结构设计上采用双槽对称布局，可同时适配两组传动件的走线或走带需求，作为中间传动轮使用时可实现动力的分流传递或导向换向，中心孔为标准通孔设计，可适配对应直径的固定转轴，轮毂处的加厚台阶设计提升了滑轮整体的结构强度，避免长期受侧向力出现轮体变形问题，轮缘处做了圆弧倒角处理，既去除了加工锐边提升装配安全性，也能减少传动件与轮缘边缘的摩擦损耗。设计过程中充分考虑了滑轮的实际装配需求，对各部位的过渡圆角、安装避让空间做了合理规划，确保模型可直接用于后续的工程图导出、装配模拟以及3D打印验证，整体结构紧凑，受力分布均匀，可广泛应用于小型传动机构、起重导向装置、输送线换向结构等场景。
