黄铜外六角连接螺栓组件三维建模作品

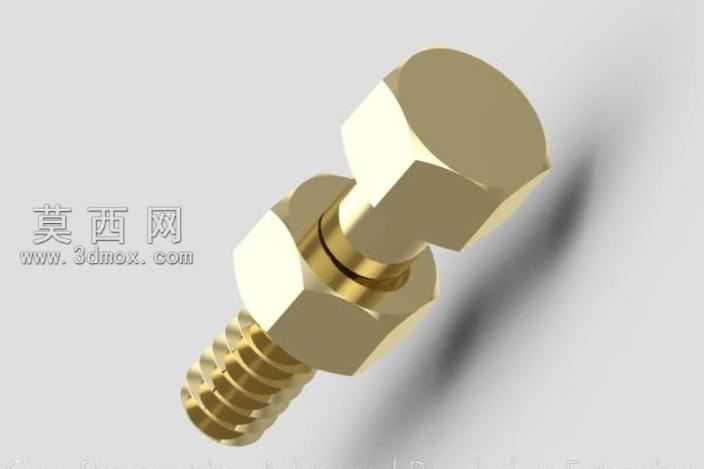

本作品为连接类螺栓紧固件的三维建模成果，建模阶段采用Creo Parametric软件完成全参数化构建，首先以旋转特征生成螺栓的杆部基础轮廓，针对外六角头部采用拉伸切除结合倒角命令完成六方棱边的规整处理，螺纹部分通过螺旋扫描命令精准绘制牙型轮廓，严格遵循普通公制螺纹的牙距、牙高参数标准，保证螺纹结构的工程可制造性。配套的六角螺母采用同轴约束与螺栓完成装配定位，螺母内螺纹与螺栓外螺纹设置合理的配合间隙，还原真实装配场景下的公差匹配关系。材质渲染阶段选用黄铜金属材质，调整材质的金属度、粗糙度参数，模拟黄铜构件经过精加工后的金属光泽，在棱边位置添加细微的倒角高光效果，还原金属零件机加工后的边缘质感，场景内添加柔和的环境光与定向主光源，投射出自然柔和的阴影，突出零件的立体结构与金属质感。结构设计上，该螺栓采用双头六角的特殊构型，一端为较短的外六角拧动端，中间设置限位轴肩，另一端为外螺纹连接端，搭配同规格六角螺母，可实现两个构件之间的紧固连接，轴肩结构可在拧紧时提供定位支撑，避免拧入过深损伤被连接件表面。建模过程中对所有棱边均添加了符合机械加工规范的倒角与圆角，去除尖锐棱角，还原真实五金零件的工艺细节，装配体中各零件的配合关系完全符合机械装配逻辑，可直接用于装配干涉检查、工程图导出以及3D打印验证，模型的参数化特征支持后续快速修改螺栓规格、螺纹长度、头部尺寸等参数，适配不同的连接紧固场景需求。
