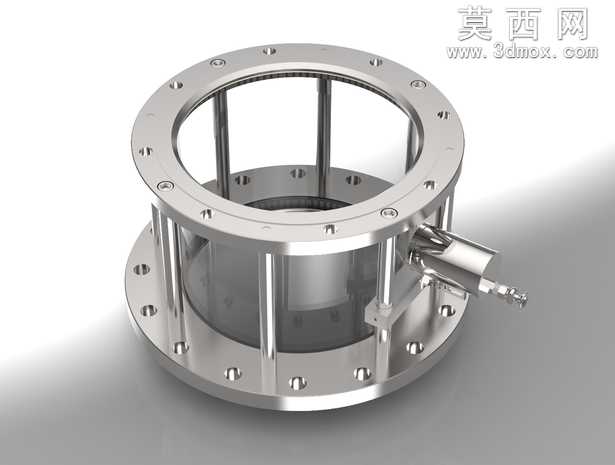

双法兰式金属视镜通道结构三维设计

本作品为工业用视镜通道的三维参数化建模成果，建模过程严格遵循机械设计通用规范，先通过草图绘制确定上下法兰的基准轮廓，精准定位每一处螺栓孔的中心距与孔径尺寸，保证法兰连接的互换性与密封适配性。建模阶段采用自底向上的装配思路，先分别完成上下带安装孔的法兰盘、中间支撑立柱、透明观测筒体、侧装连接接头的独立零件建模，再通过同轴、面重合等装配约束完成整体装配，所有配合间隙均参考实际工业视镜的安装公差设置，避免出现干涉错位问题。材质渲染阶段，金属法兰与支撑立柱采用抛光不锈钢材质，调整金属粗糙度参数模拟真实机加工后的金属光泽，添加细微的机加工纹理提升真实感，透明筒体部分调整折射率与透光率参数，还原工业透明视窗的通透视觉效果，侧装接头部分做了金属哑光处理，区分不同部件的材质质感。结构设计上，上下法兰均采用多螺栓均布设计，保证连接受力均匀，多根周向分布的支撑立柱在上下法兰之间形成稳定的支撑框架，既保证整体结构的刚性，又预留出足够的观测视野，侧方伸出的接头可适配介质冲洗、取样或者传感元件安装的拓展需求，整体结构兼顾密封性能、观测便利性与结构强度。设计过程中反复校核各部件的壁厚与连接强度，参考压力容器视镜的相关设计要求，对法兰厚度、立柱直径做了参数化优化，在保证结构安全的前提下尽可能控制整体重量，模型所有特征均保留参数化编辑属性，可根据实际使用的管径、压力等级快速调整尺寸参数，适配不同的工业管路安装场景，渲染阶段采用工作室柔光环境，多角度呈现结构细节，清晰展示各部件的连接关系与外观特征。
