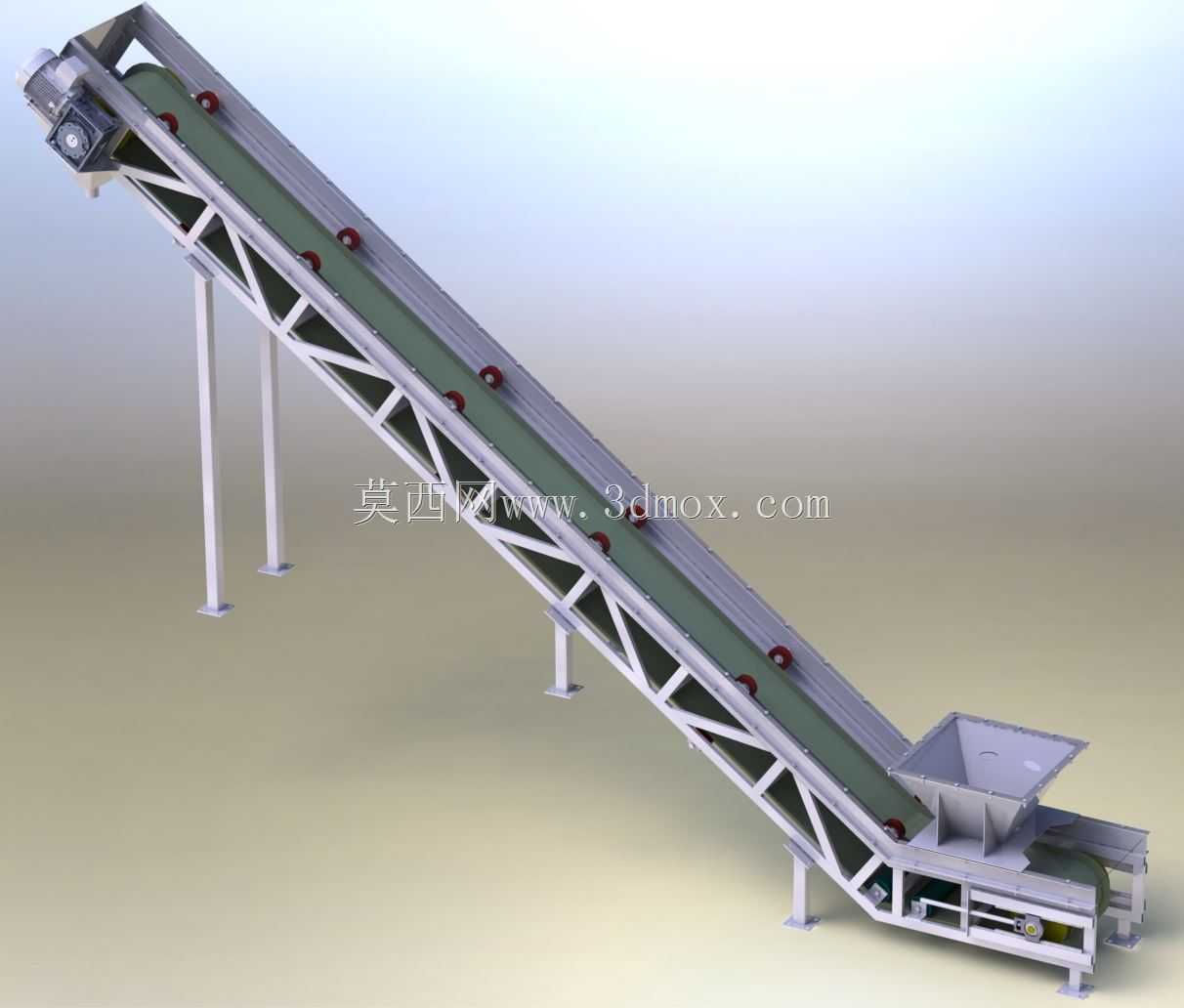

化工用倾斜式物料输送设备结构设计

　　在化工生产的连续作业流程里，不同工段之间的物料转运一直是影响产线连贯性的核心环节，尤其是存在高度差的工序衔接场景，常规水平输送设备无法满足跨高程的物料传递需求，而垂直提升设备又存在进料出料口适配性差、易卡料的问题，倾斜输送机正是针对这类场景开发的专用输送装备。这款倾斜输送设备的设计，首先围绕化工场景的物料特性做了针对性考量，化工生产中涉及的粉体、颗粒状原料、半成品颗粒，甚至部分带轻微腐蚀性的散料，都需要输送过程中避免撒漏、积料，同时设备本体要能适配车间内的复杂安装空间，毕竟多数化工车间的设备排布紧凑，预留的输送通道往往存在固定的倾角限制，不能随意调整设备角度来挤占操作空间。

　　从功能特性来看，这款设备采用连续带式输送结构，运行过程中可实现散料的连续平稳转运，不会出现斗式提升机那种周期性卸料带来的物料冲击、扬尘问题，对于化工场景中易产生粉尘的粉料输送，平稳的带面运行能大幅减少物料洒落与粉尘逸散，降低车间清洁维护的压力。设备的倾斜角度设计经过多场景适配，可在常规15度到35度的倾角范围内稳定输送散状物料，带面设置的防滑挡边结构能避免物料在倾斜输送过程中出现下滑、滚落的情况，即便是流动性较好的颗粒物料，也能保证在设定倾角下稳定向上输送，不会出现物料回退导致的输送效率下降问题。

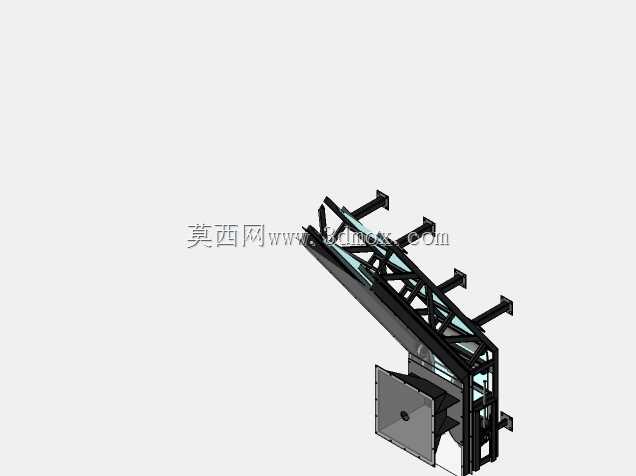

　　设计思路上，这款设备优先考虑了安装适配性与维护便捷性，整体机架采用分段式模块化结构，可根据现场的实际安装高度差调整机架段的组合方式，不需要在现场做大量的焊接改制工作，降低现场安装的施工难度。驱动端设置在设备的高位出料端，这种布置方式能让输送带的承载段始终处于张紧状态，避免带面松弛导致的打滑、跑偏问题，同时高位布置的驱动单元也能减少低位区域物料撒落对驱动部件的污染，延长驱动组件的使用寿命。进料端设置了可调式导料槽，可根据上游设备的出料口位置调整导料槽的延伸长度与角度，保证物料能够平稳落到输送带面的中心位置，避免落料偏斜导致的带面跑偏、物料撒边问题。

　　关于外形尺寸与安装边界，这款设备的宽度方向尺寸控制较为紧凑，常规型号的主体机架宽度不超过1.2米，可适配多数车间内预留的狭窄输送通道，设备的水平投影长度可根据实际输送高度差与设定倾角灵活调整，安装时需要在低位进料端与高位出料端分别设置固定支撑点，支撑点的承重载荷按照设备满载运行时的1.5倍动载荷做设计预留，避免运行过程中的振动导致机架移位。设备两侧预留了检修步道的安装位置，若现场安装位置较高，可直接在机架侧边加装检修护栏与步道，不需要额外搭建独立的检修平台，减少现场的配套施工量。出料端的卸料口高度可根据下游接料设备的进料口位置做上下200mm范围内的调整，适配不同型号的下游接料装备，不需要额外加装过渡溜管就能完成对接，减少物料在转接过程中的残留与堵塞风险。

　　在实际应用中，这类倾斜输送机除了化工生产场景，还可适配粮食加工、建材生产、矿山散料转运等多个领域的散料输送需求，设备的带面材质可根据输送物料的特性做更换，比如输送腐蚀性物料时可选用耐腐耐蚀的特种输送带，输送高温物料时可更换耐高温带面，不需要改动主体机架结构就能完成适配，大幅提升了设备的通用适配性。设备运行时的线速度可根据物料的输送量需求做无级调整，从0.8m/s到2.5m/s的速度区间可覆盖每小时几吨到几十吨的输送量需求，能匹配不同产能规模的产线输送要求。机架的侧边设置了全程的防跑偏挡轮结构，可在带面出现轻微跑偏时自动纠偏，不需要人工频繁调整张紧装置，降低日常运行的维护工作量，同时带面下方设置的回程托辊采用密排布置，避免带面回程过程中出现下垂、粘料的问题，保证设备长期连续运行的稳定性。
