带自支撑模块框架的矿用带式输送设备

　　在露天矿山剥离作业、骨料加工厂粗碎工段的物料转运场景中，带式输送机的安装基础条件往往受场地限制，传统需要现场浇筑混凝土支腿、布设中间架的输送设备，不仅安装周期长，在采场作业面推进时还需要频繁拆解转运，适配性较差。这款带自支撑模块框架的带式输送机，正是针对这类需要快速布设、频繁转场的散料输送场景设计，核心解决无固定安装基础条件下的连续物料输送需求。

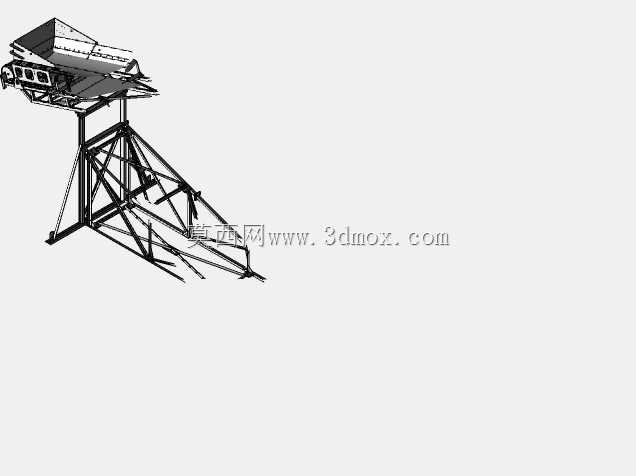

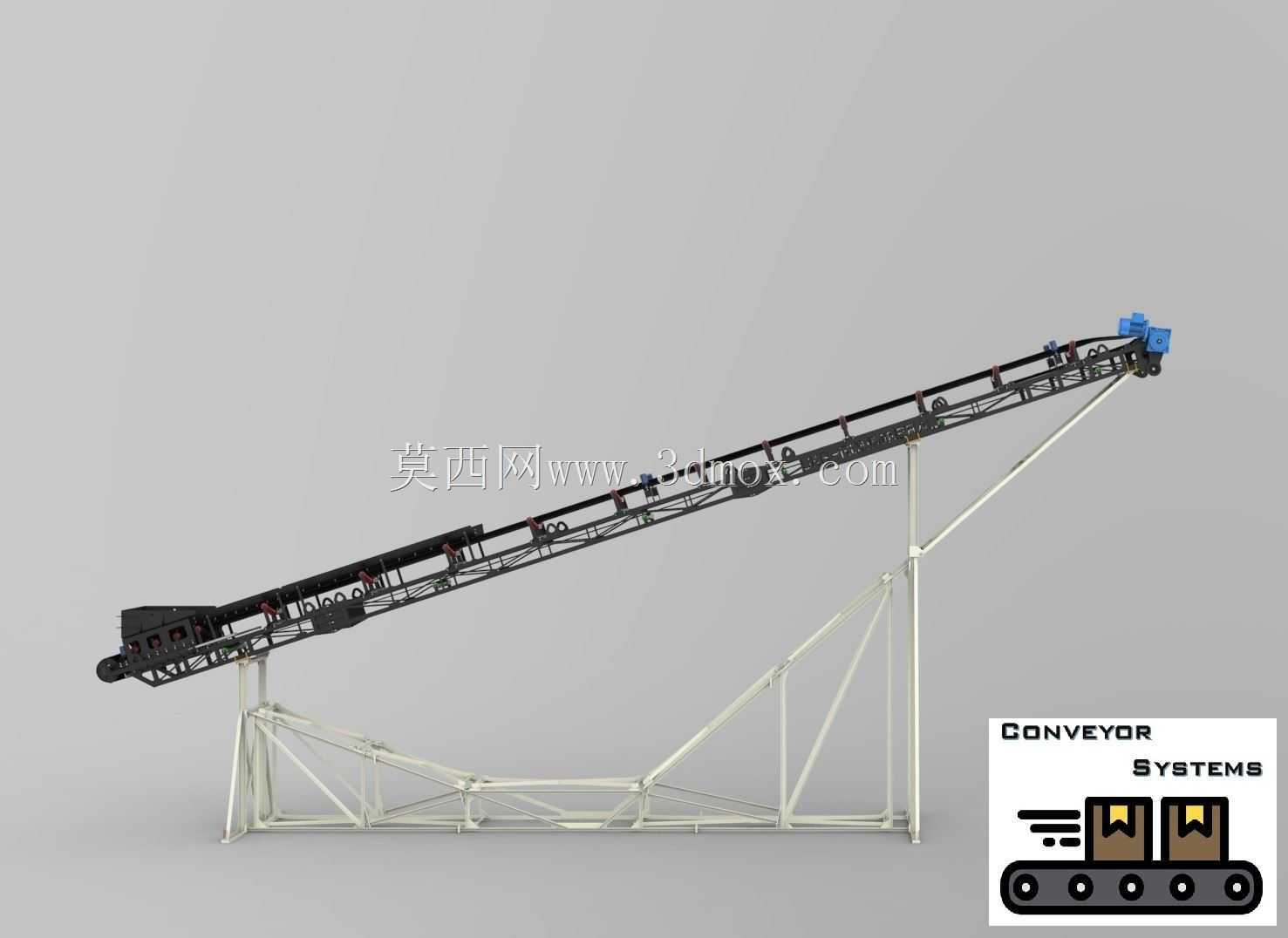

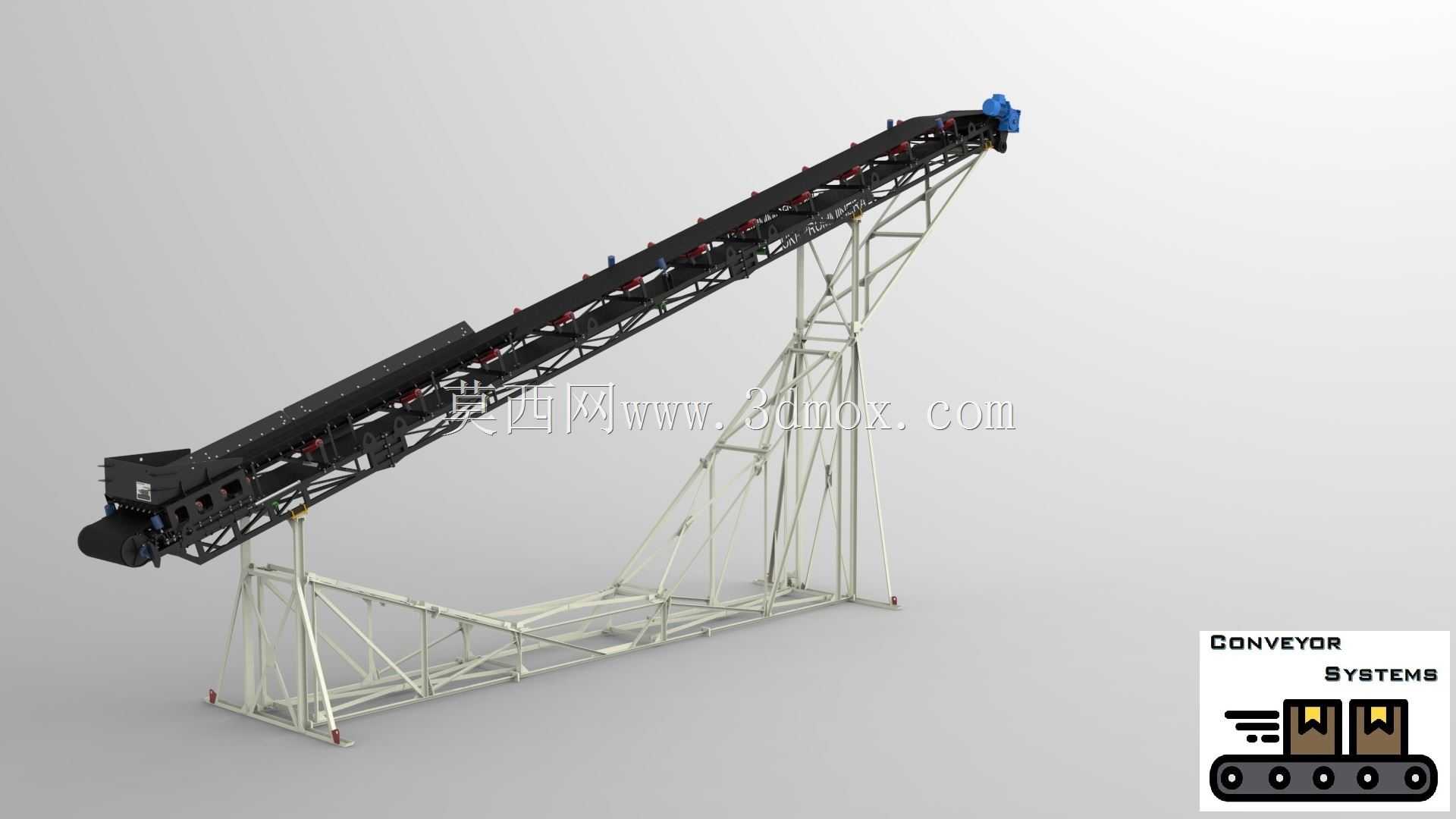

　　设备的自支撑框架采用模块化分段设计，每段框架为独立的受力单元，段与段之间通过高强度铰制孔螺栓连接，不需要额外搭建落地支腿或者预埋基础，框架自身的桁架结构即可承担输送带张力、物料载荷以及运行过程中的动载荷，单段框架的长度经过优化，适配普通货运车辆的装载边界，转场时可以整段吊装运输，不需要拆解托辊组、中间架等零散部件，到场后仅需要完成头尾段与中间段的拼接、张紧输送带即可投入运行，相比传统固定带式输送机，现场安装工作量可减少六成以上。

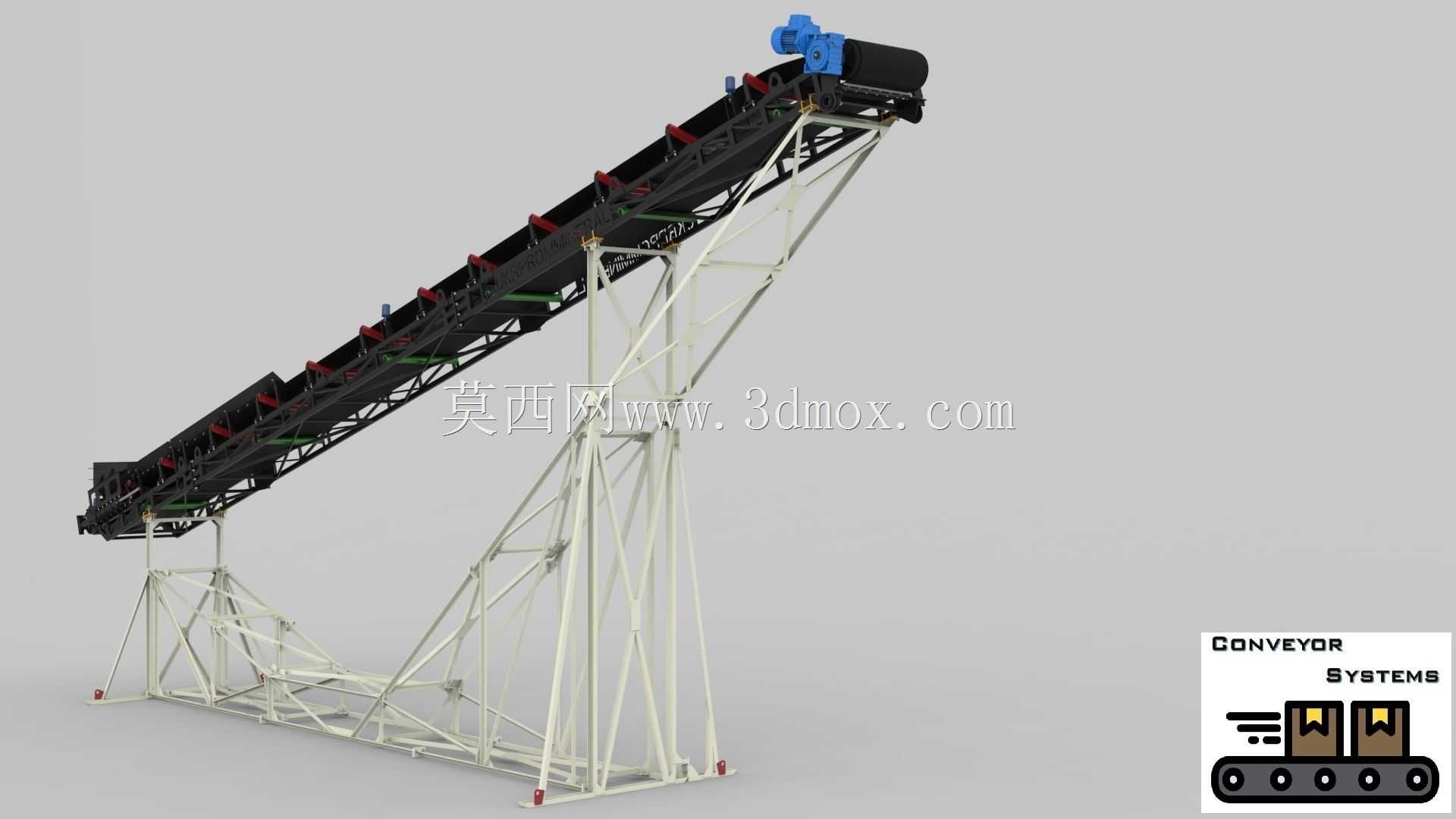

　　从功能特性来看，该设备针对花岗岩、矿石等磨琢性较强的散料输送做了专项优化，上分支采用槽型托辊组，槽角设置为35度，可适配800mm带宽的输送需求，额定输送能力可达120t/h，允许的最大安装倾角为18度，能够适应采场、骨料厂常见的坡地输送场景，避免大倾角下物料下滑撒料。驱动单元采用齿轮马达集成式设计，减速机构与电机直连，不需要额外配置联轴器、传动底座，减少了传动环节的故障点，驱动滚筒表面采用菱形铸胶覆盖，可提升潮湿工况下输送带与滚筒的摩擦系数，避免打滑丢转。张紧装置布置在尾段，采用螺旋张紧结构，张紧行程预留足够余量，可补偿输送带长期运行后的塑性伸长，同时方便后期更换输送带时的穿带作业。

　　设计过程中，框架的受力校核是核心环节，每段模块框架的弦杆采用矩形型钢焊接，腹杆采用等边角钢交错布置，形成稳定的桁架受力体系，在满载工况下，框架的最大挠度控制在跨度的1/500以内，避免运行过程中输送带出现跑偏、托辊受力不均的问题。托辊的安装座直接焊接在框架弦杆上，安装孔位采用数控加工统一成型，保证同一段框架上的托辊同轴度误差控制在2mm以内，从安装基准层面降低输送带跑偏的概率。头尾段的改向滚筒处设置有清扫器，头部采用合金橡胶清扫器清理输送带正面的粘附物料，尾部采用空段清扫器清理输送带背面的洒落粉料，避免物料进入滚筒与输送带之间造成滚筒包胶磨损、输送带跑偏划伤。

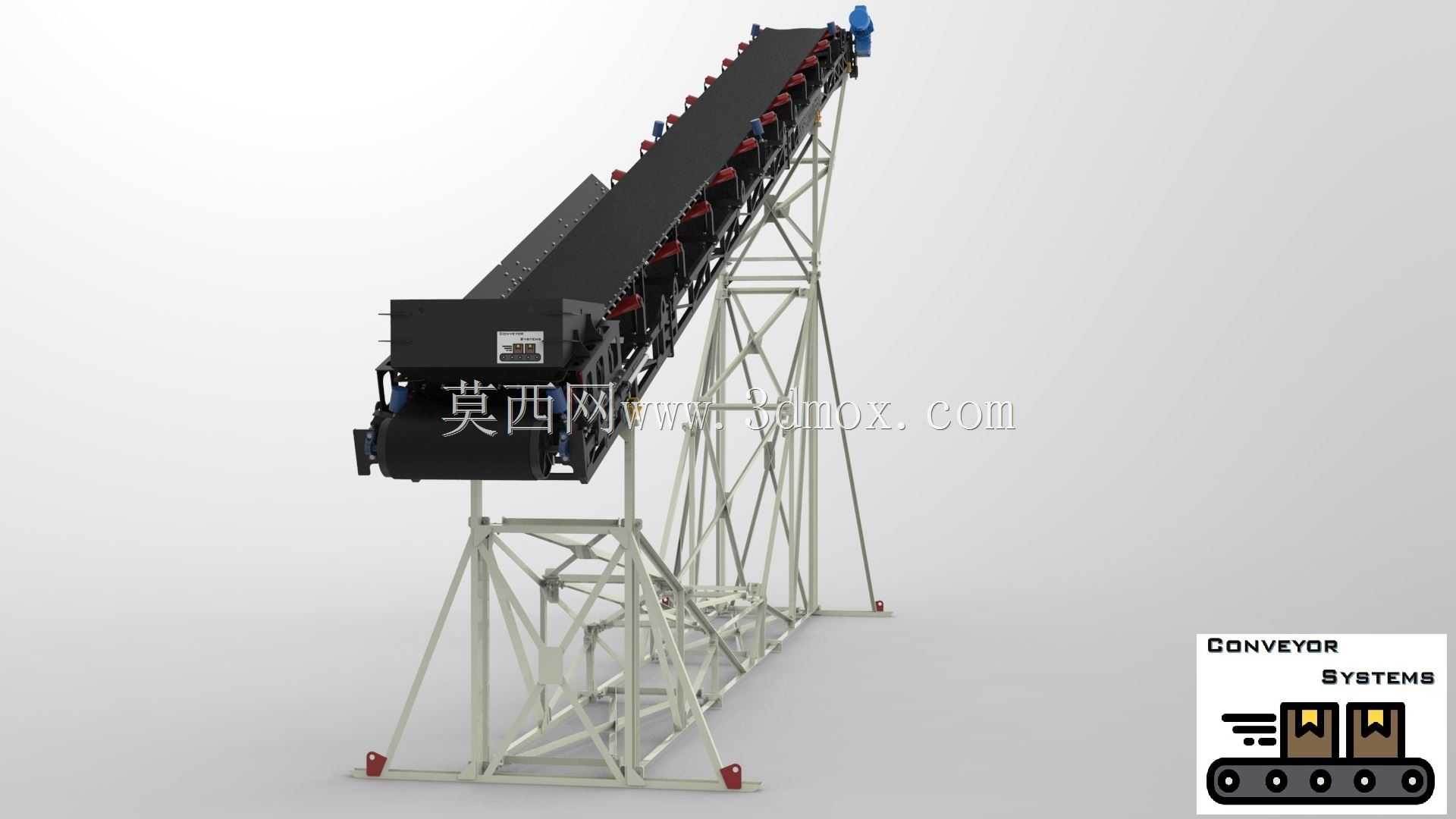

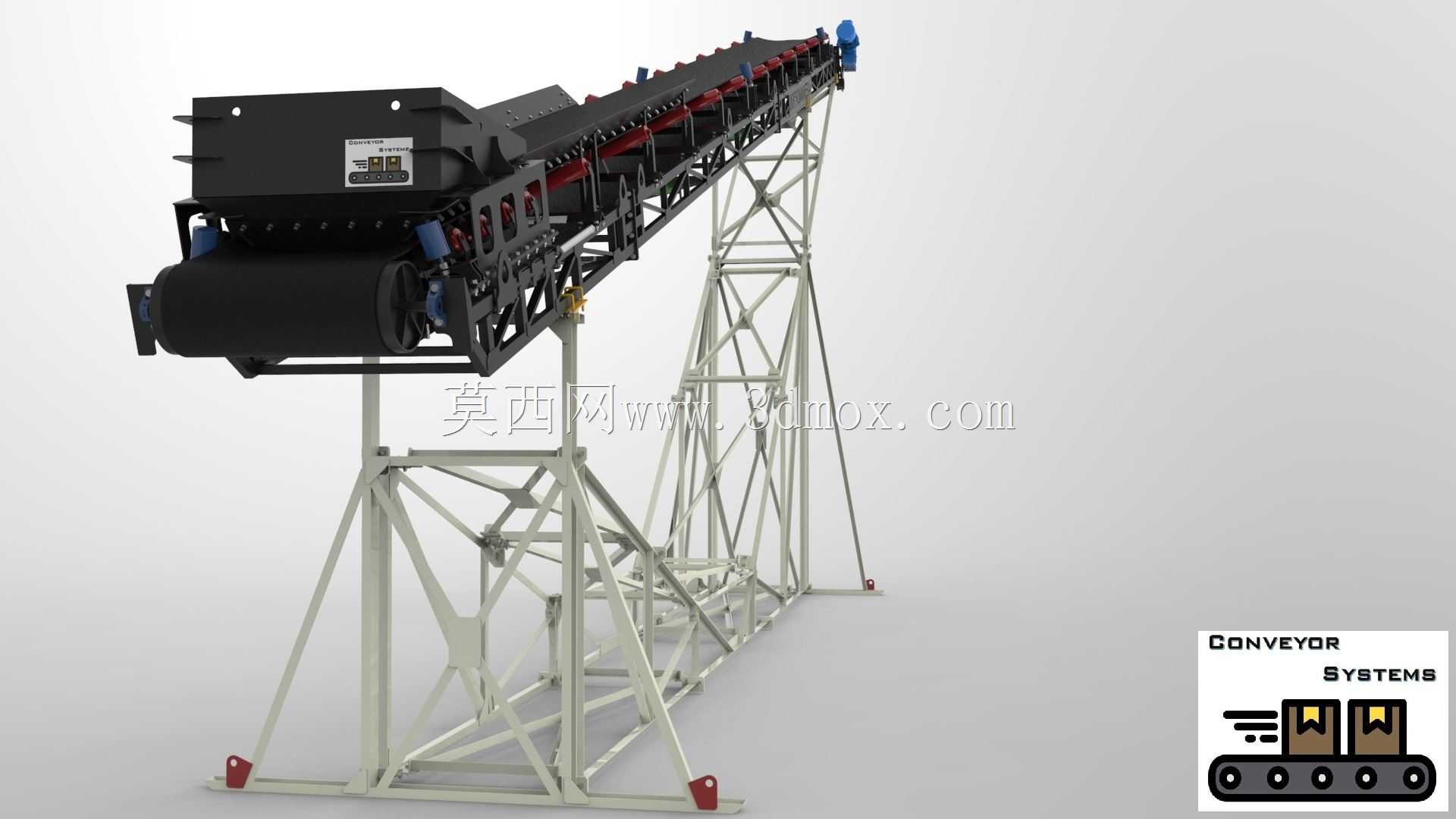

　　安装边界方面，设备整机宽度控制在1300mm以内，满足矿山狭窄作业面的布设要求，每段框架的底部设置有可调节的支撑脚垫，在不平整的场地可以通过调节脚垫高度来保证框架的水平度，不需要额外垫设钢板或者枕木。受料点位置设置有缓冲托辊组，缓冲托辊的胶层厚度为20mm，可吸收大块矿石下落时的冲击力，避免砸伤输送带以及造成框架局部变形。导料槽布置在受料点上方，导料槽的侧边采用耐磨橡胶板与输送带表面软接触，既可以防止物料撒漏，又不会过度磨损输送带覆盖胶。设备的两侧设置有简易的检修走道，走道采用花纹钢板铺设，不需要额外搭建检修平台，运维人员可以直接在走道上完成托辊更换、输送带纠偏等日常维护作业。

　　针对高磨琢性物料的输送场景，该设备的所有托辊均采用迷宫式密封结构，轴承座采用冲压成型工艺，可阻挡粉尘、矿浆进入轴承内部，托辊的理论使用寿命可达3万小时以上，减少日常运维的备件更换频率。输送带采用耐磨型聚酯帆布带，覆盖胶厚度为上胶6mm、下胶3mm，可适应块度不大于300mm的矿石输送需求，避免尖锐物料刺穿带芯。在设备的头尾段均设置有跑偏开关与拉绳急停开关的安装位，现场布设时可以直接接入矿山的安全控制系统，在输送带跑偏、人员误触等紧急情况下可实现即时停机，满足矿山作业的安全规范要求。

　　不同于传统固定带式输送机需要根据现场地形单独设计中间架、支腿结构，这款模块化自支撑框架的输送机所有部件均为标准化设计，不同长度的输送线路仅需要增减中间模块段的数量即可完成配置，不需要单独出图生产，大幅缩短了设备的供货周期，同时备件的通用化率可达90%以上，用户的备件储备压力更低。在采场作业面推进、骨料生产线调整时，仅需要将模块段拆解后整体吊装转运，到新的作业面后重新拼接即可再次投入使用，设备的复用率远高于传统固定安装的带式输送机，尤其适合短期作业、需要频繁转场的散料输送场景。
