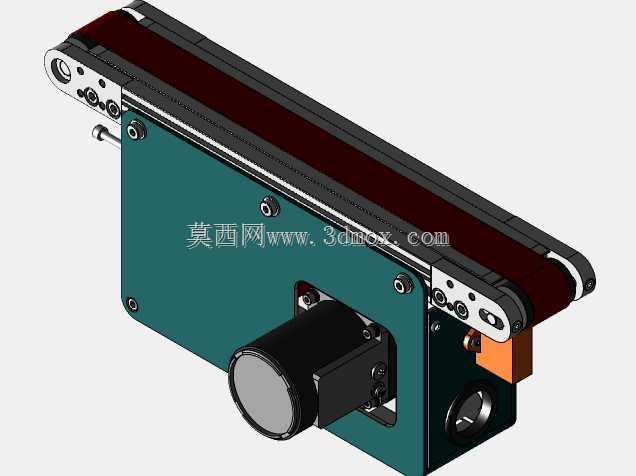

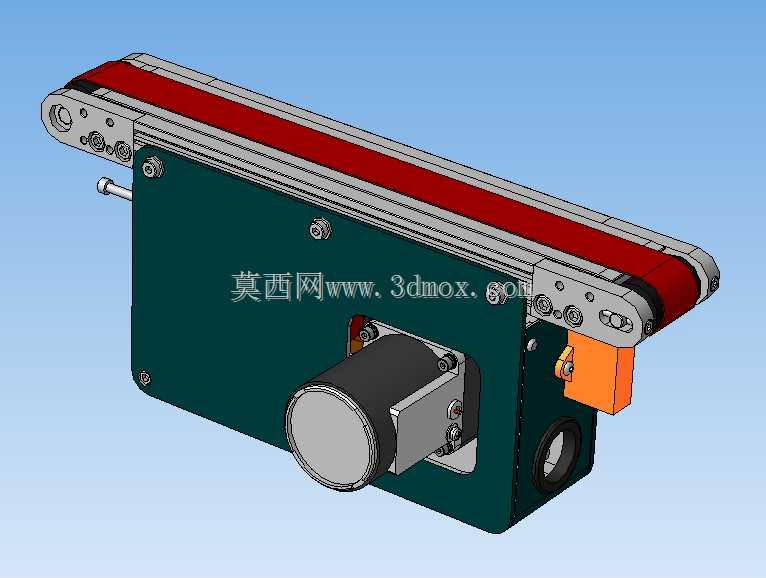

300mm行程微型带式输送设备结构

　　这款微型输送结构的设计初衷，是填补狭小工位间短距离物料转运的设备空白，在电子元器件组装工位、小型精密零件检测流水线、实验室样品传递场景中，常规标准输送机的机架宽度、安装占地往往无法适配紧凑的工位布局，这款355mm总长度的微型输送结构，刚好能嵌入两个相邻操作工位的间隙，完成小尺寸工件的平稳传递。从结构设计逻辑来看，整体机架采用折弯钣金拼焊结构，没有多余的外置加强筋，依靠侧板的折弯翻边保证整体刚性，侧板厚度选用1.5mm冷轧钢板，在满足承重要求的前提下尽可能压缩设备整体宽度，最终设备主体宽度控制在80mm以内，能适配桌面级安装、设备内嵌安装等多种布置方式。驱动端采用内置式滚筒电机布局，没有外露的电机安装座与传动链轮，

　　既避免了传动部件外露带来的安全隐患，也进一步压缩了设备的端部尺寸，驱动端与从动端的中心距为300mm，输送面的高度可以根据安装需求选配不同高度的支撑脚，支撑脚采用M6螺杆调节结构，单脚调节行程达到20mm，能适配安装面存在小幅高度差的现场工况，不需要额外加工安装垫片。输送带选用2mm厚度的绿色PVC平皮带，表面做哑光防滑处理，针对重量在1kg以内的小型工件输送时，不会出现工件打滑偏移的问题，皮带张紧结构设计在从动端两侧，通过侧板上的长条孔调节从动滚筒的前后位置，张紧调节的行程为15mm，调节时不需要拆解设备外罩，仅用内六角扳手即可完成操作，日常维护的便捷性较高。从安装边界来看，设备底部预留了四个M5的安装螺纹孔，

　　孔位间距沿长度方向为280mm、宽度方向为50mm，既可以通过螺栓直接固定在工作台台面，也可以搭配小型铝型材支架做落地式安装，设备运行时的输送速度范围在0.1m/s到0.5m/s之间，可通过搭配外置调速器匹配不同工位的生产节拍，不会因为输送速度过快导致工件在末端掉落，也不会因为速度过慢影响工位间的流转效率。在实际应用场景中，这类微型输送结构常被集成在小型自动化检测设备的进出料端，完成待检测零件从供料位到检测位的传递，也会被布置在手工组装流水线的相邻工位之间，传递组装过程中的半成品零件，相比人工传递工件，能减少操作人员的转身取件动作，降低重复操作带来的疲劳感，提升工位的作业效率。设计过程中特意规避了常规输送机的冗余结构，

　　去掉了不必要的侧边导料挡板安装位，针对输送尺寸小于50mm的小型工件时，可根据实际需求加装厚度1mm的亚克力挡板，挡板通过侧板上的预留卡槽固定，不需要额外钻孔攻丝，加装后也不会过多增加设备的整体宽度。从动滚筒采用直径20mm的铝合金阳极氧化滚筒，转动惯量小，启动和停止时不会出现明显的皮带窜动，滚筒两端的轴承选用带密封结构的深沟球轴承，能适应车间内存在少量粉尘的工况，不需要频繁加注润滑脂，日常维护仅需定期清理皮带表面的杂物即可。设备的整体布线采用内置式走线设计，动力线从驱动端侧板的出线孔引出，出线孔位置加装橡胶护圈，避免布线被钣金锐边割破，外接线路时可直接对接设备的控制回路，不需要额外整理外露的线束，适配自动化设备内部的集成安装需求。从承重性能来看，均匀负载状态下输送面可承载总重量不超过3kg的物料，完全满足小型精密零件、电子元器件、实验室样品等轻量物料的输送需求，不会因为负载过大出现皮带下垂、驱动过载的问题。
