模块化机身板条式输送设备结构设计

　　在离散制造车间的物料转序、包装线前段的工件排布、仓储分拣环节的料箱转运场景里，板条式输送设备一直是兼顾重载适配与平稳输送的核心载体，传统一体式机身的输送设备往往面临现场适配性差、局部损坏需整段拆装、产线调整时改造成本高的痛点，这款模块化设计的板条式输送结构，正是针对这类现场痛点完成的结构方案。从实际落地的使用场景来看，这类板条输送结构可适配箱装工件、规则块状零部件、成捆型材等多种形态的物料输送，板条承载面的间隙可根据输送物料的最小外形尺寸做适配调整，避免小件卡滞的同时，也能满足输送过程中碎屑、切削液的下落排渣需求，在机加工产线的工件转序环节，板条下方可配套接屑槽结构，无需额外增设防护接料结构即可完成切屑的集中收集。

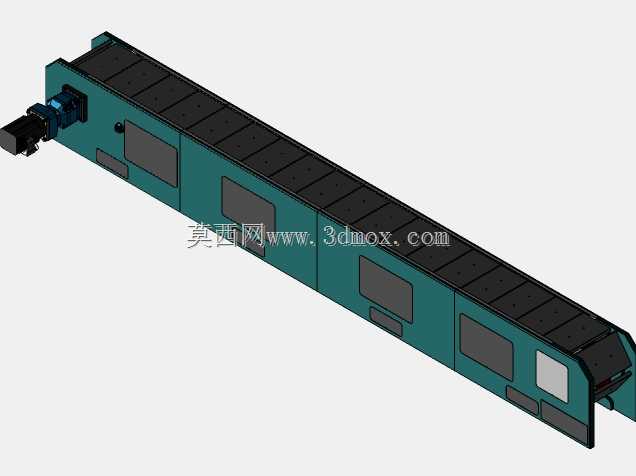

　　设计思路上摒弃了传统焊接一体式机身的思路，将机身拆分为若干标准段单元，每个单元段自带独立的支撑脚安装位、段间连接定位销孔、驱动组件预装位，现场安装时无需大型焊接设备配合，仅通过螺栓连接即可完成整线拼接，单段机身的长度控制在人工可搬运的范围内，狭小车间内进场安装无需预留大型设备进场通道，后期产线调整时，可根据新的走线长度增减单元段，也可通过搭配转弯段、升降段单元完成输送路径的变更，无需整体更换设备主体。板条组件采用标准化的快装结构，单根板条通过侧边的卡扣结构与牵引链条连接，无需拆卸整段链条即可完成单根磨损板条的更换，日常维护时仅需将损坏板条的卡扣解锁即可抽出更换，大幅缩短停机维护时长。从安装边界来看，

　　标准单元段的宽度可根据输送物料的最大宽度做系列化适配，支撑脚采用可调高度结构，可适配地面存在50mm以内高度差的安装现场，无需额外做地面找平处理，机身侧边预留了传感器安装槽、防护栏安装孔位，可根据现场需求直接加装光电检测、到位开关、安全防护网等附属组件，无需在机身结构上二次钻孔焊接。设备的驱动端采用模块化的安装座设计，驱动电机、减速组件、主动链轮集成在同一个安装基板上，安装时仅需将基板与机身端段的定位面贴合锁紧即可完成传动对接，后期维护时可整体拆下驱动组件，无需拆解机身结构即可完成减速箱维护、链轮更换等操作。在承载能力设计上，单段机身的框架采用折弯型材拼接结构，通过有限元校核确保在额定均布载荷下，

　　机身中段的挠度控制在输送精度允许的范围内，避免长期重载运行出现机身变形导致的板条卡滞、链条跳齿问题。板条表面可根据输送物料的特性做不同的表面处理，输送易滑工件时可在板条表面加装防滑橡胶垫，输送高温工件时可采用耐高温的金属板条材质，模块化的组件设计让不同工况的适配仅需更换对应功能的板条即可，无需改动机身主体结构。在实际选型适配时，可根据现场的输送节拍要求匹配对应功率的驱动组件，长距离输送时可在中间段增设辅助驱动单元，避免长距离牵引导致的链条拉力过大问题，段间连接位置采用定位销确保相邻段的轨道面齐平，避免板条经过段间接缝时出现卡顿、冲击问题，延长板条与牵引链条的使用寿命。机身底部的支撑脚可搭配地脚螺栓与地面固定，也可搭配脚轮组件做成可移动的输送工位，满足临时产线、柔性制造单元的输送需求，整体结构的通用化率达到九成以上，大部分零部件都采用标准件与通用模块化组件，备件储备成本低，现场运维人员无需经过复杂培训即可完成日常的维护与组件更换操作。
