工业传动用直线往复式液压缸结构设计

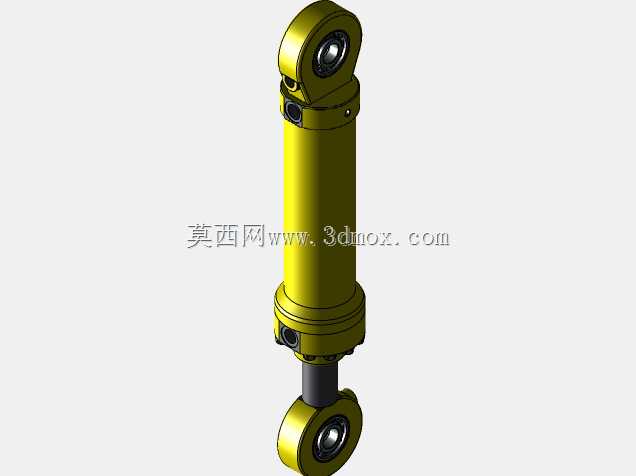

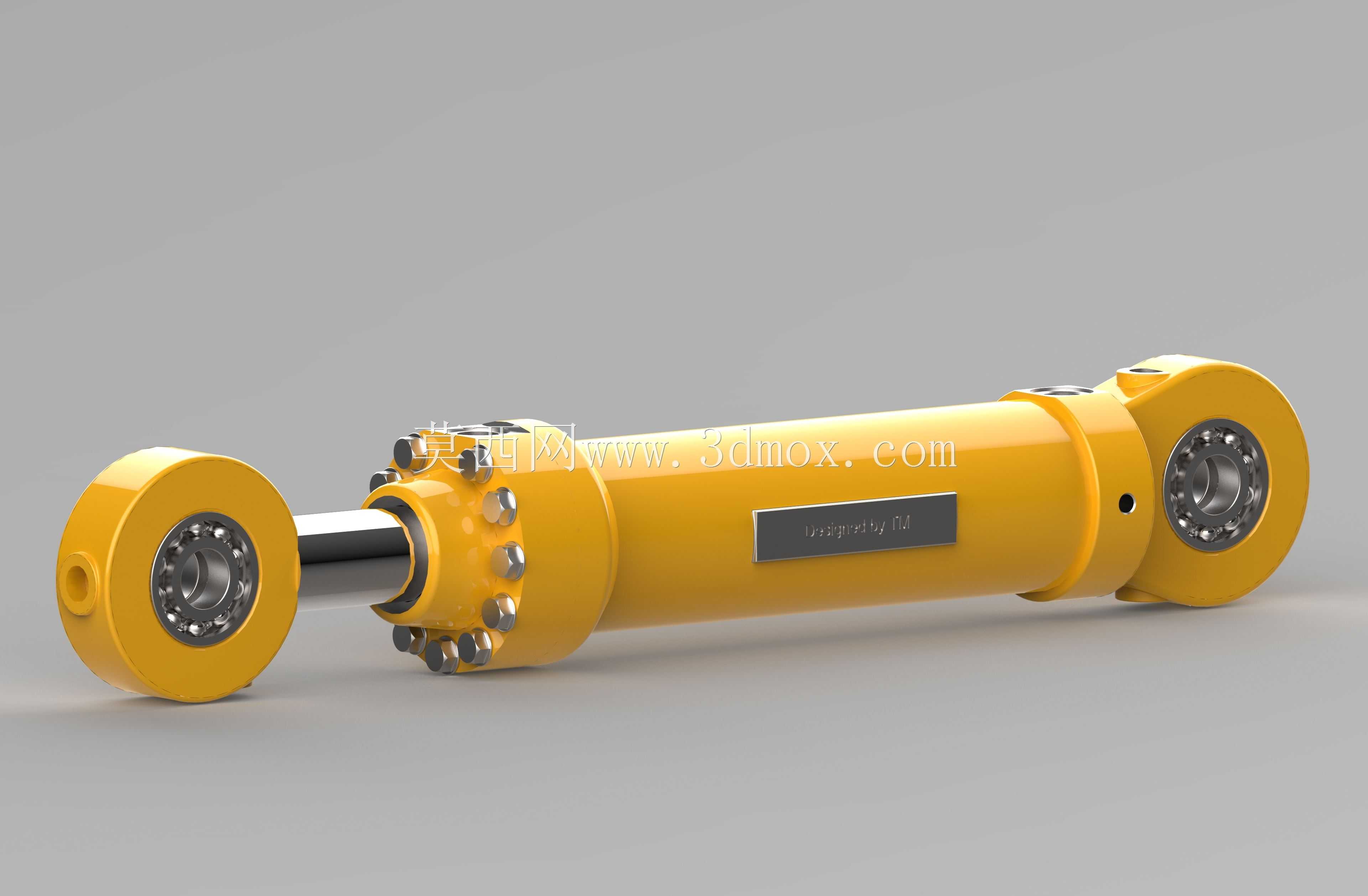

　　在各类工业液压传动系统里，这类直线往复式液压缸是把液压能转化为机械能的核心执行部件，日常在工程机械举升机构、机床进给驱动、冶金设备辊缝调整、自动化生产线工件推送工位都能见到它的应用场景，和电驱、气动执行件相比，它的输出推力密度更高，同等安装空间下能提供数倍于气缸的驱动力，且运行平稳、过载保护简单，非常适合重载、低速、需要频繁换向的工况。从结构设计逻辑来看，这款液压缸采用了常见的单杆活塞式结构布局，缸筒部分选用了厚壁无缝钢管加工，内壁做了珩磨处理，表面粗糙度控制在Ra0.4以下，既保证活塞密封件的滑动寿命，也能减少内泄提升容积效率。活塞和活塞杆的连接采用了卡键式结构，相比螺纹连接能承受更大的交变冲击载荷，

　　避免长期往复运动后出现螺纹松脱的问题，活塞杆表面做了镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HV800以上，既能抵御外界粉尘、水汽的腐蚀，也能降低杆密封的磨损速率。端盖和缸筒的连接采用了法兰式结构，相比拉杆式连接，它的承压能力更强，适合中高压系统使用，端盖上集成了导向套、防尘圈、杆密封、缓冲套等组件，导向套选用了锡青铜材质，内嵌聚四氟乙烯导向带，既能给活塞杆提供稳定的径向支撑，也能避免金属直接摩擦出现拉缸问题。进出油口布置在缸筒两端的侧方位，油口通径按照额定流量匹配，避免通流过小造成压力损失过大、系统发热的问题，油口内部做了倒角处理，防止装配时割伤密封件。在安装边界上，这款液压缸采用了尾部耳环式安装形式，

　　耳环内孔配置了自润滑关节轴承，能够补偿安装时的微小角度偏差，避免活塞杆承受径向偏载，造成密封件偏磨、活塞杆弯曲的故障。设计时需要重点核对几个关键尺寸：首先是安装距，也就是耳环铰点到活塞杆端铰点的最小距离，这个尺寸直接决定了设备安装时的空间预留，其次是活塞杆行程，要保证全伸位置时活塞不会和前端盖发生碰撞，全缩位置时活塞不会和后端盖硬接触，两端都预留了10-15mm的缓冲行程，缓冲结构采用了间隙缓冲式，当活塞运行到行程末端时，缓冲柱塞插入端盖的缓冲腔，通过节流缝隙把油液缓慢挤出，降低活塞对端盖的冲击，减少设备运行时的噪音和结构振动。密封系统的配置上，活塞部分采用了格莱圈加O型圈的组合密封，格莱圈是聚四氟乙烯填充铜粉材质，摩擦系数低、

　　动态密封性能好，O型圈提供预紧力，补偿磨损量；杆密封采用了唇形密封圈加防尘圈的组合，唇口朝向压力侧，能有效阻挡油液外漏，外侧的防尘圈可以刮除活塞杆表面附着的粉尘、铁屑等杂质，避免杂质进入缸筒内部划伤密封和缸筒内壁。实际选型应用时，要根据系统工作压力、需要的输出推力、运行速度、安装空间来匹配对应的缸径和杆径，比如系统压力16MPa时，缸径80mm的液压缸无杆腔理论推力能达到8吨左右，足够满足大部分重载推送、举升的需求，同时要核对活塞杆的长径比，当行程超过杆径的15倍时，要考虑增加中间支撑，避免活塞杆伸出过长时出现失稳弯曲的问题。另外在三维建模过程中，所有配合尺寸都按照公差要求做了间隙预留，比如活塞和缸筒的配合间隙控制在0.02-0.04mm，导向套和活塞杆的配合间隙控制在0.01-0.03mm，既保证运动顺畅，也不会因为间隙过大造成内泄超标。模型里把所有的密封槽、卡键槽、油道孔都做了完整还原，没有做简化处理，方便后续做装配干涉检查、有限元受力分析，也能直接导出工程图用于生产加工，对于做液压系统集成、设备改造的工程师来说，可以直接调用这个模型放到整体设备装配里，核对安装尺寸、运动行程，不用再从零开始建模，能节省不少前期设计的时间。
