集成atos组件的工业液压动力供油装置

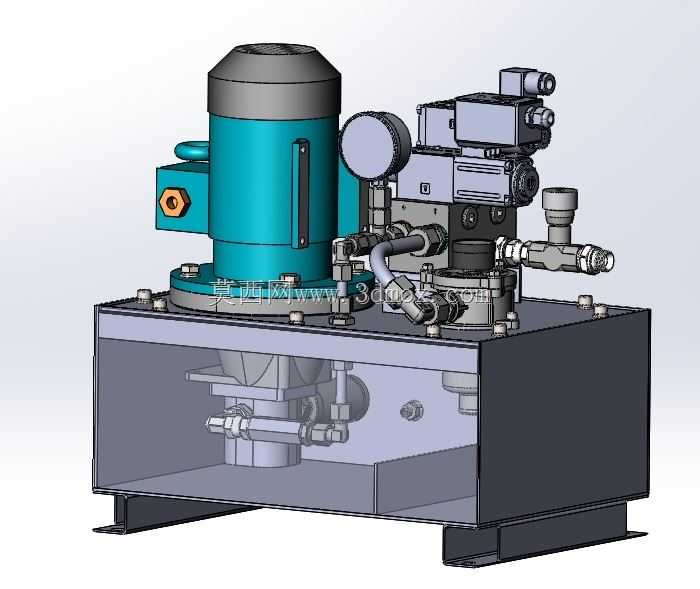

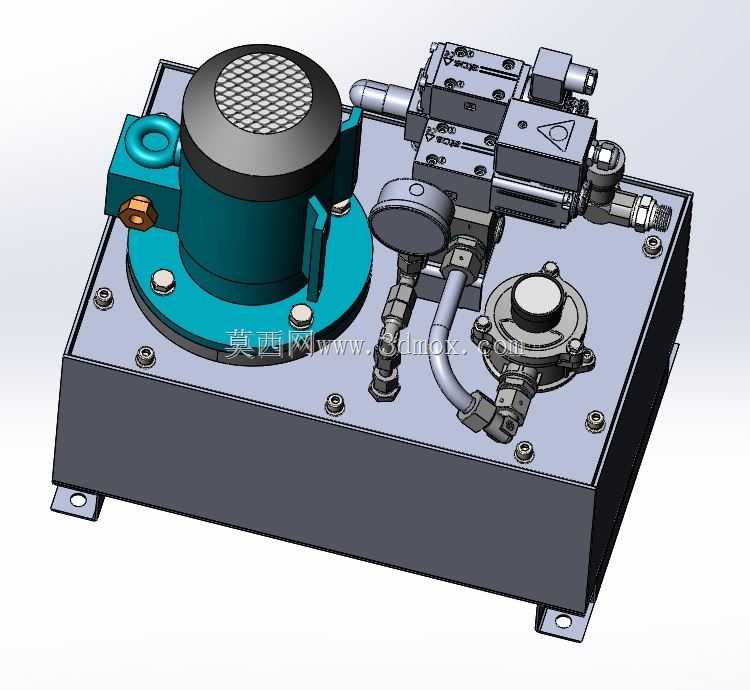

　　在重型机床进给驱动、大型压机保压回路、工程机械液压执行机构配套、冶金生产线辊道控制这类需要稳定高压液压动力输出的场景中，液压油站是整套液压系统的核心动力源，其设计合理性直接决定整套液压回路的响应速度、压力稳定性与长期运行可靠性。这套液压油站在设计之初就围绕工业现场连续运行的工况做了针对性布局，没有采用通用型油站的模块化拼接思路，而是将atos品牌的液压组件、压力控制阀组、比例阀单元做了集成式排布，尽可能缩短阀组到执行端的管路路径，减少管路沿程压力损失，同时降低管路泄漏点的数量。从安装边界来看，这套油站的底座预留了通用的地脚安装孔位，孔位间距适配多数工业设备配套油站的安装基座尺寸，不需要对原有安装基础做大规模改造就能完成替换安装，

　　油箱的容积匹配常规中型液压系统的流量需求，油箱侧壁预留了液位计、温度传感器、空气滤清器的标准安装接口，现场运维人员可以直接加装常规监测元件，不需要额外在箱体上开孔焊接。油站的阀组安装面做了平面度精加工处理，保证atos阀组、压力阀、比例阀安装后的密封性能，避免高压工况下出现结合面渗油的问题，阀块内部的流道做了圆弧过渡处理，减少液压油在流道内的湍流与压力冲击，降低比例阀调节过程中的压力波动，提升执行机构的动作平顺性。在功能特性上，这套油站可以同时为多组液压执行元件提供不同压力等级的动力输出，压力阀负责系统的最高压力限定与过载保护，避免系统超压损坏管路与密封件，比例阀则可以根据控制信号实时调节输出流量与压力，

　　匹配执行机构不同工况下的速度与出力需求，atos组件的集成应用保证了阀组的动作响应精度，能够满足需要精准压力控制、速度调节的液压回路使用需求。设计过程中充分考虑了现场运维的便利性，吸油过滤器、回油过滤器的安装位置都预留了足够的操作空间，更换滤芯时不需要拆解周边的管路与阀组，放油口设置在油箱底部最低位置，方便定期更换液压油时排空箱体内的残油，油箱顶部的检修口尺寸足够运维人员进入箱体内部做清洁与检修作业。油站的油泵与电机采用同轴直连的安装方式，减少了传动环节的功率损耗，同时降低了运行过程中的振动与噪音，联轴器位置加装了安全防护罩，符合工业现场的安全防护要求。进出油口的法兰接口统一采用标准液压法兰规格，

　　现场配管时不需要做非标接头的定制加工，缩短现场安装调试的周期。针对不同工况的使用需求，这套油站的油路设计预留了外接冷却器、加热器的接口，在高温环境下使用时可以外接循环冷却装置控制液压油温度，低温环境下则可以加装加热装置保证液压油处于合适的粘度范围，避免低温启动时油泵吸空或者阀组动作卡滞。整套油站的布局将高压管路与回油管路做了分层排布，避免管路之间的干涉，同时也方便现场排查管路故障，所有管路的固定管夹都采用减震型管夹，降低设备运行过程中管路振动带来的接头松动风险。在实际选型配套过程中，技术人员可以根据配套设备的执行元件数量、总流量需求、最高工作压力，在这套油站的基础上调整阀组的配置数量，不需要重新设计油箱与底座结构，大幅缩短非标液压系统的设计与制造周期。
