筒仓配套10HP液压动力供给单元结构

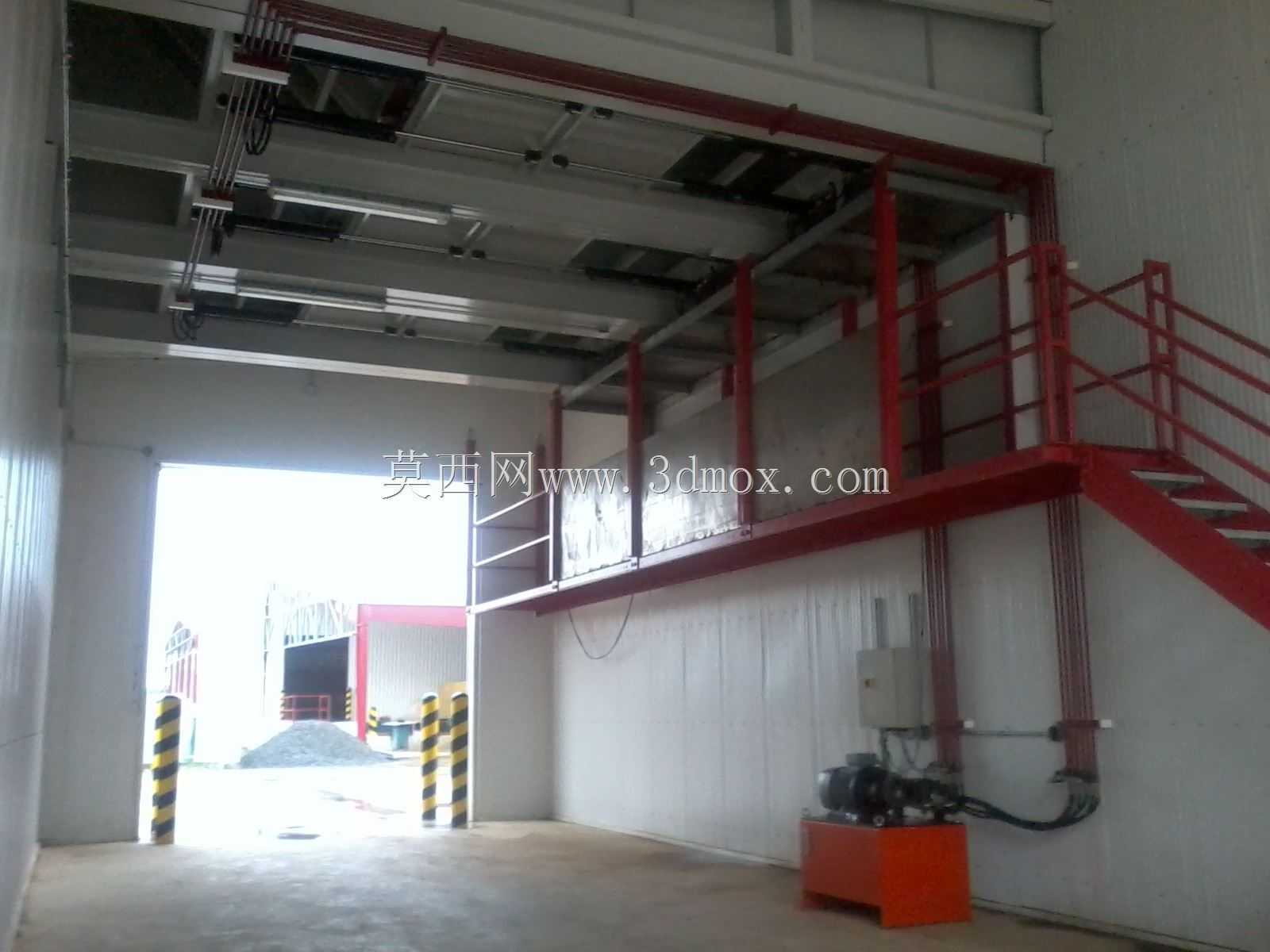

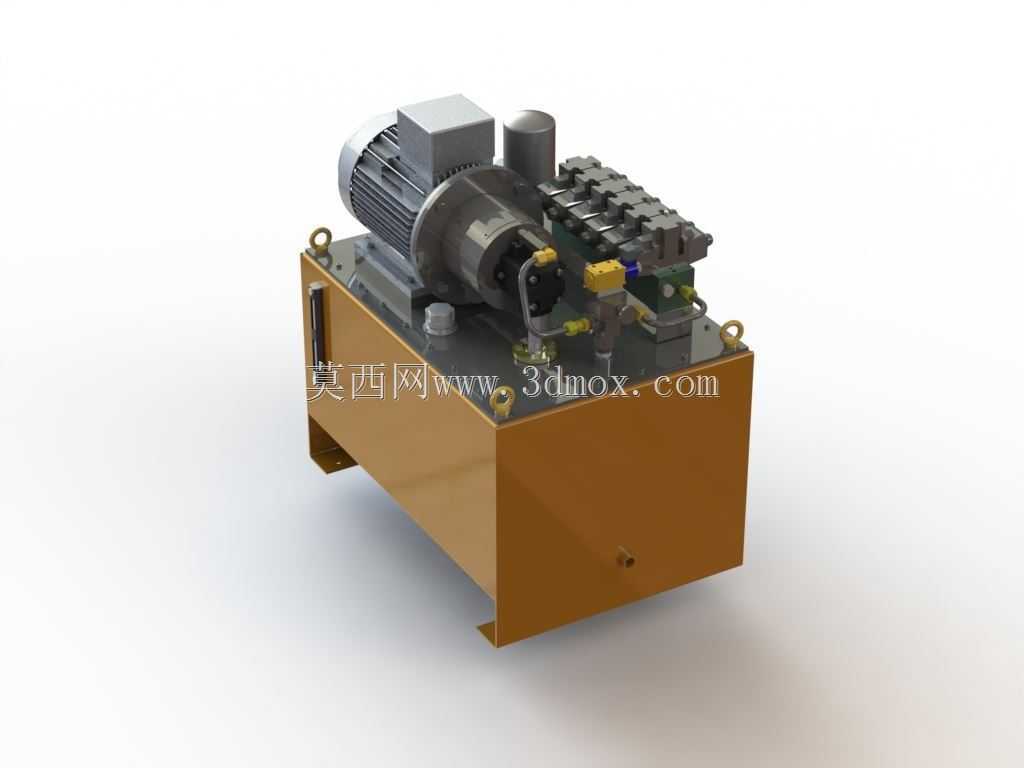

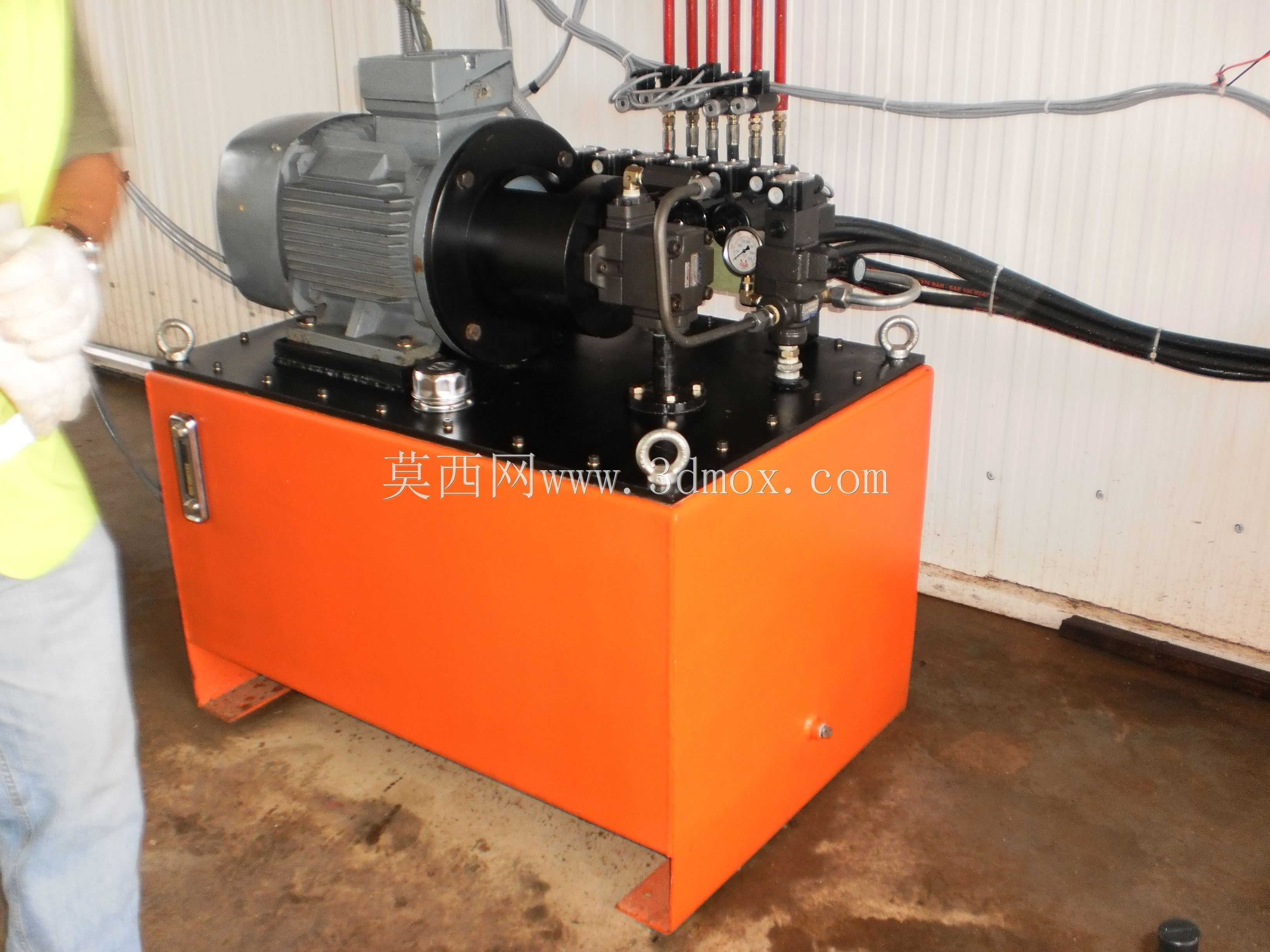

　　这套动力供给单元主要服务于散料存储筒仓的配套液压执行机构，在粮食、建材、煤炭等散料仓储场景中，筒仓的卸料闸门、破拱装置、料位调节挡板等部件都需要稳定的液压动力驱动，相比电动直驱的执行结构，液压驱动可以在紧凑的安装空间内输出更大的推拉力，同时具备过载自保护的特性，适配筒仓区域多粉尘、工况波动大的现场环境。从现场安装布局来看，该单元采用落地式安装设计，动力油箱及泵组放置在筒仓底层的硬化地面上，通过沿厂房立柱、钢平台支架敷设的高压油管连接上层的各个执行元件，这种布局可以将振动较大的泵组与上层的操作平台隔离，避免泵组运行振动传递到钢平台影响人员操作，同时也方便日常的油液检查、滤芯更换等维护作业，不需要登高就能完成大部分日常维保工作。

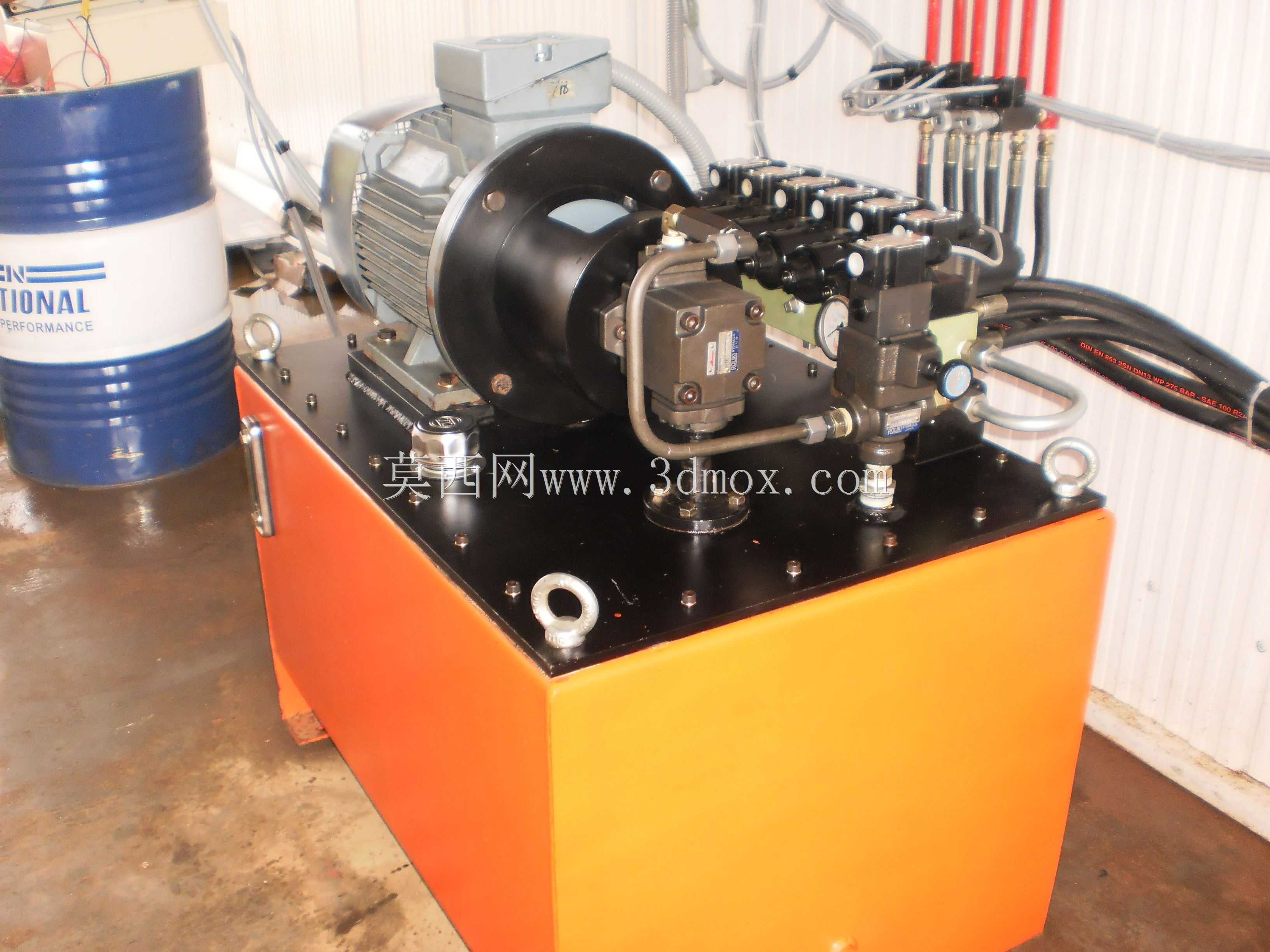

　　设计阶段首先核算了筒仓所有液压执行机构的总流量需求，10HP的电机功率匹配对应排量的齿轮泵，可以满足最多3个执行机构同时动作的流量要求，系统额定工作压力设定在16MPa，常规工况下实际工作压力维持在8-12MPa区间，预留足够的压力裕度应对偶尔出现的物料卡滞导致的瞬时负载升高。油箱采用钢板焊接结构，容积按照泵组每分钟流量的3-5倍设计，保证油液有足够的停留时间完成气泡析出、杂质沉淀，油箱侧面设置液位液温一体计，方便巡检时直接观察油位和油液温度，顶部设置空气滤清器，既可以平衡油箱内外压力，又能避免现场的粉尘进入油箱污染油液。泵组与电机采用钟形罩连接，联轴器选用弹性梅花联轴器，可以补偿电机与泵轴之间的少量同轴度误差，

　　降低运行时的振动和噪音，泵的出口位置设置高压过滤器，过滤精度10μm，避免泵磨损产生的金属碎屑进入后续的阀组和油缸，划伤密封件或者卡滞阀芯。阀组采用集成块式设计，将溢流阀、单向阀、电磁换向阀都集成在同一个加工阀块上，减少管路连接点，降低漏油的概率，每个换向阀的工作油口都设置了双向液压锁，当执行机构需要长时间保持在固定位置时，液压锁可以封闭油缸两腔的油液，避免因为阀件内泄导致执行机构缓慢移位，比如筒仓的卸料闸门在关闭状态下，即使电磁换向阀回到中位，液压锁也能保证闸门不会因为物料的挤压自行开启出现漏料问题。现场的管路敷设沿着厂房的钢结构支架排布，高压油管选用无缝钢管焊接连接，在有相对振动的位置加装高压橡胶软管缓冲，管路每隔1.

　　5米设置一个管夹固定，避免管路在压力油冲击下产生振动磨损，所有管路在安装前都经过酸洗、磷化处理，去除管内的铁锈和杂质，安装完成后先进行循环冲洗，直到油液清洁度达到NAS8级以下再接入阀组和油缸。安装边界方面，该动力单元的底座尺寸适配常规的工业地坪承重要求，不需要额外做设备基础，只需要将地面找平后放置，通过膨胀螺栓固定即可，油箱侧面距离墙面预留至少600mm的维护空间，方便打开侧盖清理油箱内部或者更换滤芯，顶部的注油口位置预留足够的操作空间，方便加注液压油，电机的接线端朝向巡检通道一侧，方便电气接线和日常检查。在实际使用中，这套系统可以适配筒仓不同位置的执行机构动作需求，比如破拱装置的短行程快速往复动作、卸料闸门的全开全关动作、料流调节挡板的开度调节动作，不同动作对应的流量和压力需求通过阀组的节流阀、溢流阀单独调节，不会出现动作互相干扰的问题。针对筒仓区域粉尘大的特点，电机选用防尘型三相异步电机，防护等级IP54，可以阻挡大部分粉尘进入电机内部，延长电机的使用寿命，油箱的表面喷涂防锈漆，适应车间内偶尔的潮湿环境，避免长期使用后油箱表面锈蚀。整个系统的设计没有采用冗余的复杂结构，所有元件都选用工业场景中常用的标准件，后期维护更换配件时不需要定制，降低运维的成本和配件等待时间，管路的排布整齐有序，每个管路接口都标注了对应的油口编号，方便后期故障排查时快速对应油路走向。
