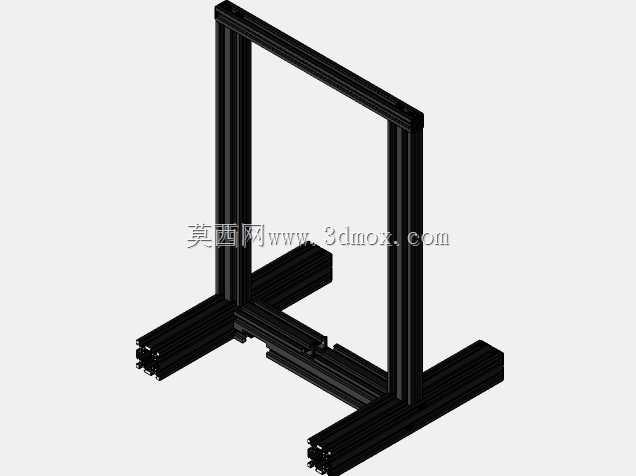

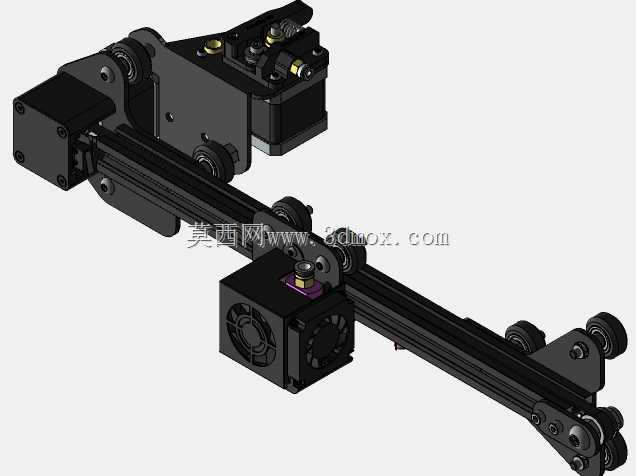

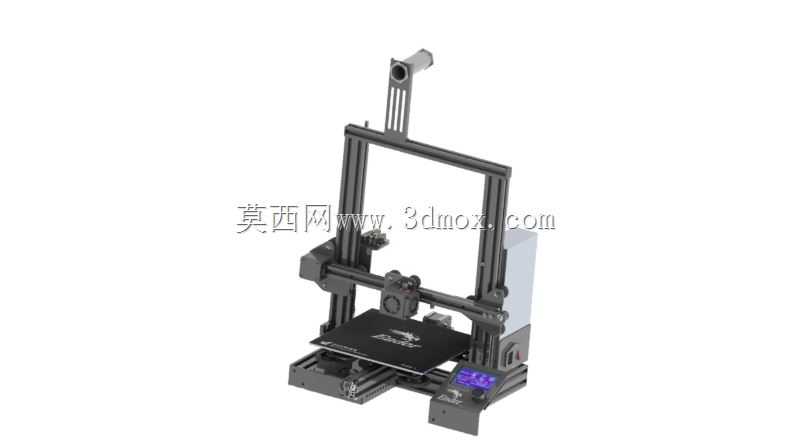

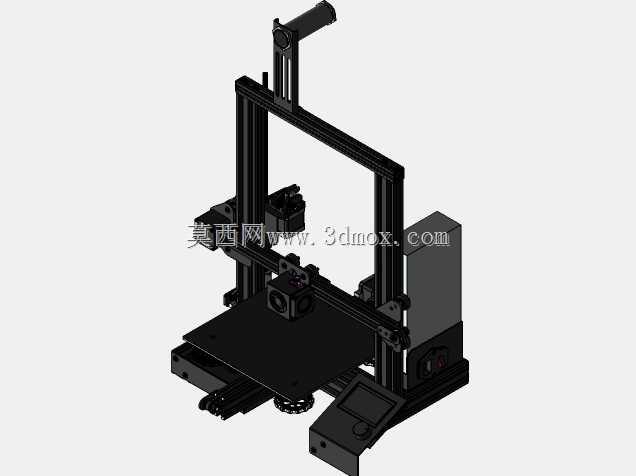

Creality Ender3桌面级FDM3D打印机整机结构

　　这套三维结构完整还原了桌面级熔融沉积成型设备的整机装配逻辑，覆盖从型材框架到运动执行、从挤出系统到调平机构的全部核心部件，可直接用于结构校核、改装设计参考以及装配工艺验证。从实际应用场景来看，这类设备目前广泛覆盖个人创客原型打样、中小学科创教育实操、小型工作室小批量定制零件生产、手办模型爱好者自制创作等场景，相比工业级增材设备，它的占地边界控制在440mm×410mm×465mm的桌面级尺寸区间，不需要专门的工业场地布设，普通工作台即可完成安装放置，对使用场景的适配性极强。

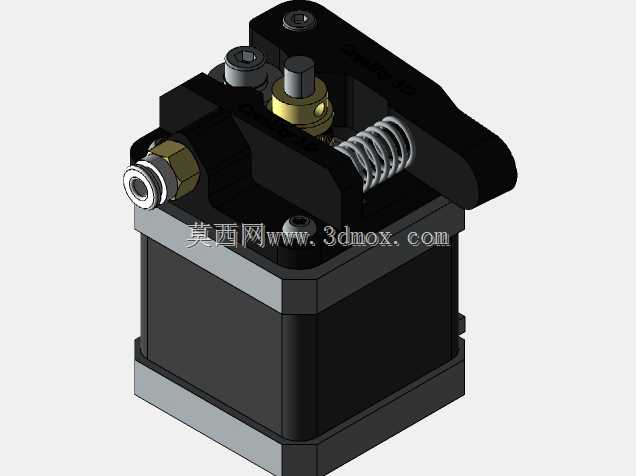

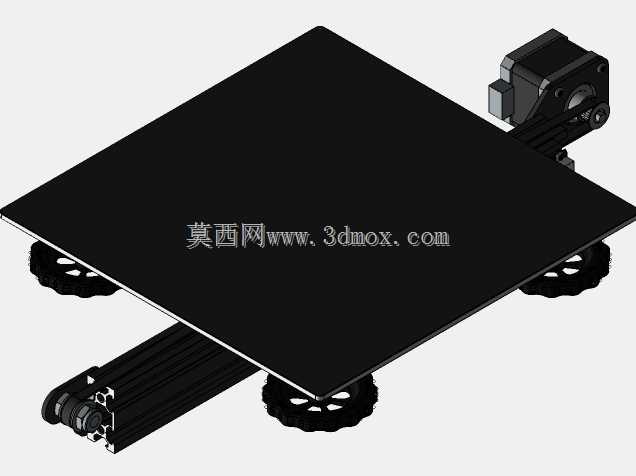

　　从功能特性层面拆解，整机采用笛卡尔坐标系运动方案，X轴负责打印头横向移动，Y轴负责热床纵向进给，Z轴通过双丝杆同步带传动实现成型平台的垂直升降，三个运动轴的行程边界分别控制在220mm、220mm、250mm，成型空间刚好覆盖绝大多数桌面级应用的零件尺寸需求，不会因为行程冗余造成不必要的框架尺寸浪费。挤出端采用近端挤出结构设计，相比远端挤出方案，耗材输送的响应速度更快，打印柔性耗材比如TPU时的送料阻力更小，不容易出现断料、送料打滑的问题；热端采用标准E3D V6兼容接口，后期更换不同口径喷嘴、升级高温热端不需要改动整体安装位，改装冗余度留得很足。热床采用晶格玻璃平台搭配可调弹簧调平结构，四个角的调平螺母可以手动调整平台平面度，配合出厂预留的BLTouch自动调平传感器安装位，用户可以根据自身需求升级自动调平功能，不需要重新设计Z轴限位结构。

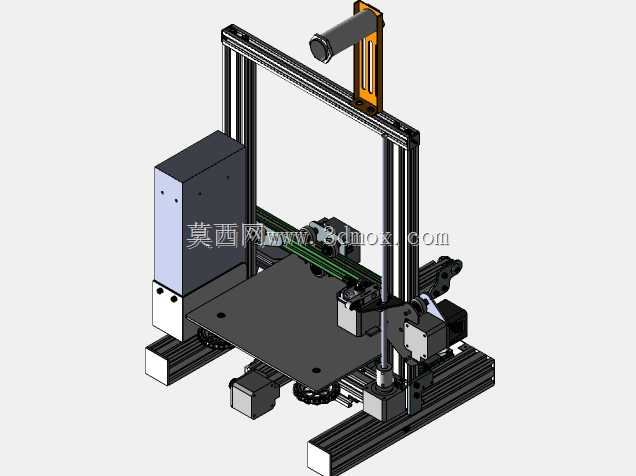

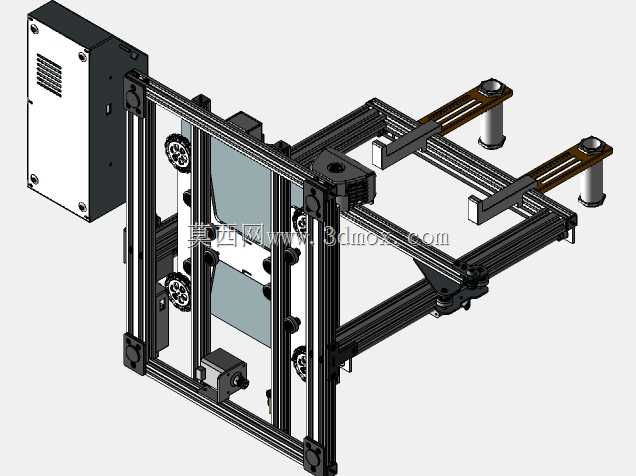

　　设计思路上，整机框架全部采用2020欧标铝型材拼接，型材之间通过角码和内六角螺栓锁紧，不需要复杂的焊接工艺，装配时只需要普通内六角扳手即可完成整机组装，后期维护更换型材也非常方便，单根型材损坏不需要更换整个框架。走线全部采用拖链布设，X轴和Y轴的线缆都收纳在尼龙拖链内部，运动过程中线缆不会出现反复弯折拉扯的情况，能大幅降低线缆断裂导致的设备故障概率。电气部分的安装位预留了标准主板安装槽、电源固定位以及显示屏外挂接口，主板可以兼容主流的开源3D打印机控制板，电源适配24V直流供电，安装时只需要对应接口插接即可，不需要额外设计转接支架。

　　从安装边界的细节来看，整机底部预留了四个橡胶减震脚的安装孔，安装后设备和工作台面之间有5mm的缓冲间隙，打印过程中运动轴的震动不会直接传导到工作台，能有效降低打印时的共振纹，提升成型表面质量。料架安装在整机顶部后侧，不会占用侧面和正面的操作空间，耗材盘的转动轴线和挤出机进料口保持垂直对齐，送料路径上的阻力被降到最低，避免耗材弯折导致的送料不畅。所有运动轴的限位开关都采用独立安装支架固定，触发位置可以通过支架上的长圆孔微调，不需要在型材上额外打孔调整，装配时的调试效率很高。

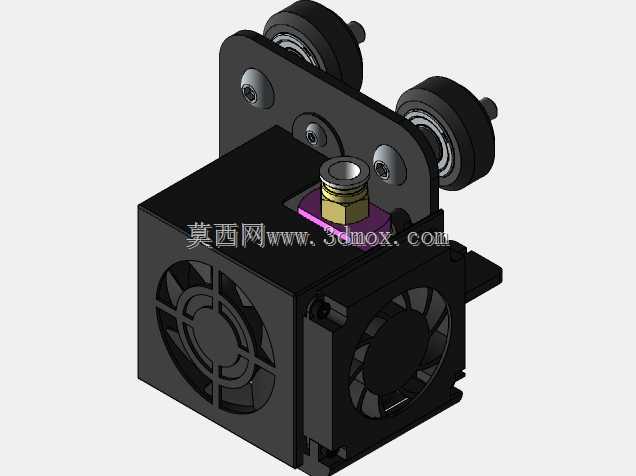

　　实际使用中，这套结构的运动部件全部采用标准直线光轴搭配直线轴承，相比线轨方案成本更低，同时维护更换非常方便，普通用户不需要专业工具即可完成轴承更换；同步轮采用标准2GT规格，张紧结构设计在X轴和Y轴的端部，只需要拧动张紧螺栓即可调整同步带松紧度，不需要拆卸整个轴系。散热部分分为热端散热和模型散热两个独立风道，热端散热风扇直吹散热鳍片，保证喉管部位的温度不会过高导致耗材提前融化堵头，模型散热风扇通过导流风道将气流集中吹到刚挤出的耗材位置，打印悬垂结构时能快速冷却耗材，减少塌边、拉丝的问题。整机的所有安装孔位都对应标准件规格，没有特殊定制的非标紧固件，后期维护时可以很方便地采购替换零件，不会因为个别零件损坏导致整台设备无法使用。
