桌面级DIY小型数控CNC雕刻加工装置

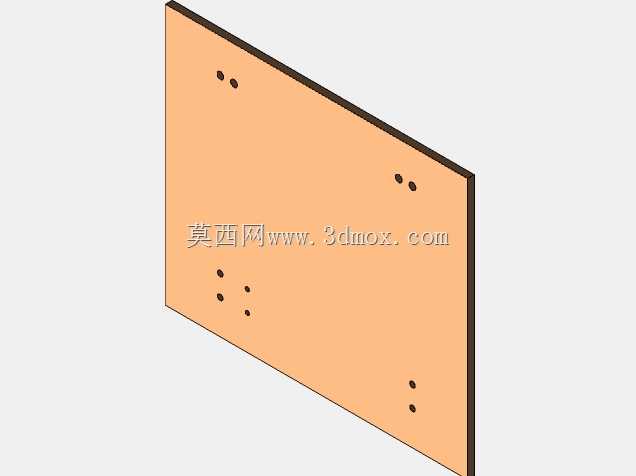

　　这套小型数控加工装置，核心定位是面向个人DIY场景、小型创客工坊的轻量加工需求，区别于工业级重型CNC设备，它的整体安装边界控制在桌面可承载的范围内，底座采用绝缘平板作为承载基准，所有运动组件、驱动单元、加工主轴都直接固定在该平板上，不需要额外浇筑混凝土地基或者制作大型焊接机架，普通的木质工作台、钢制钳工台都可以满足安装承重要求，整体占地尺寸控制在400毫米见方以内，工作台面的有效加工行程覆盖常见的小型零件加工区间，能够满足塑料、软铝、亚克力、覆铜板等材质的铣削、钻孔、雕刻作业需求。

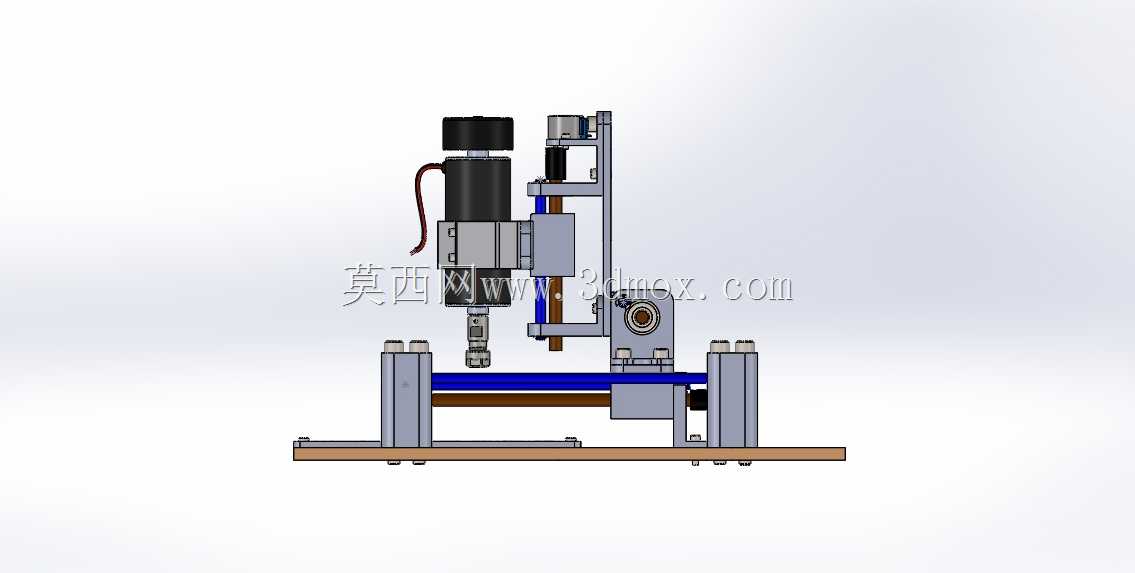

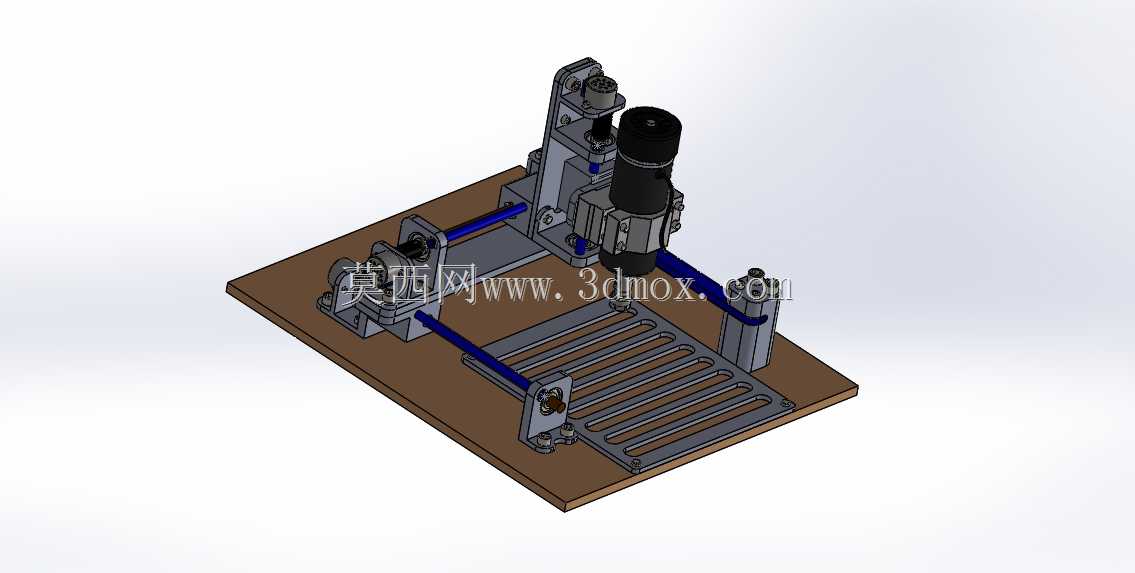

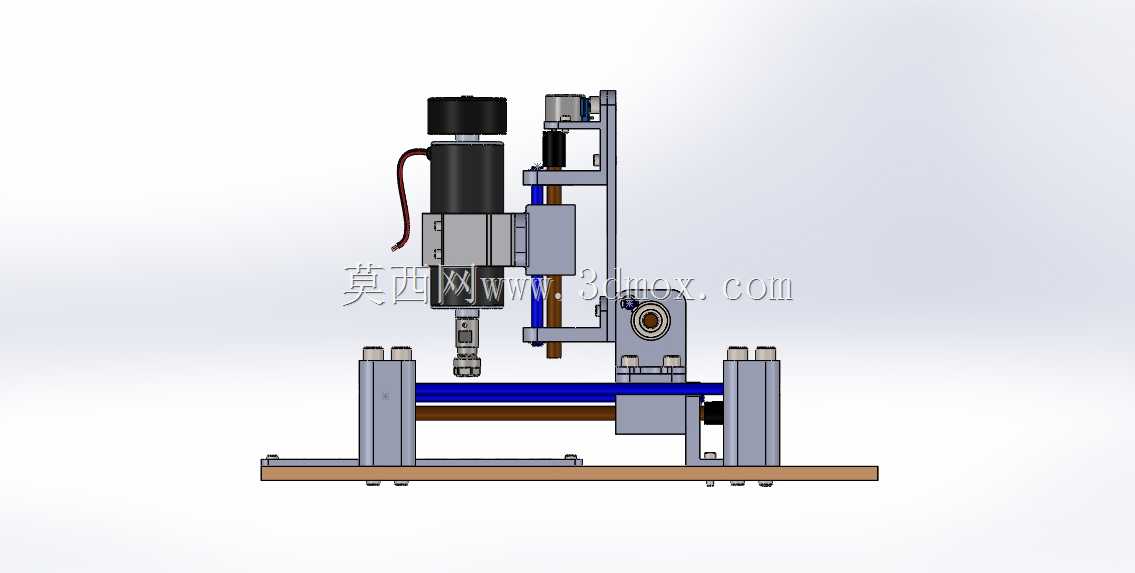

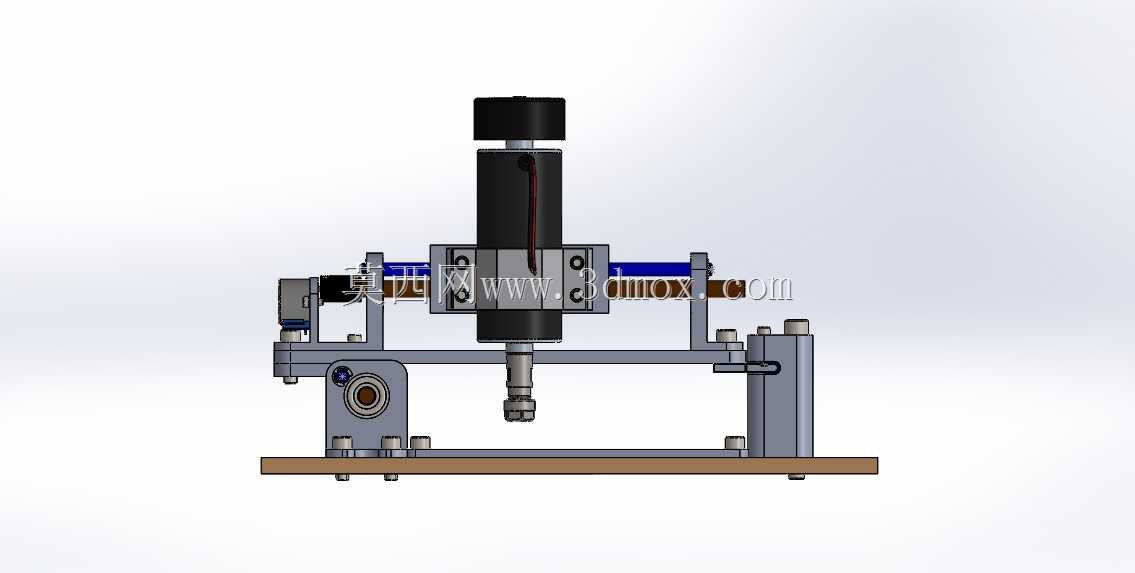

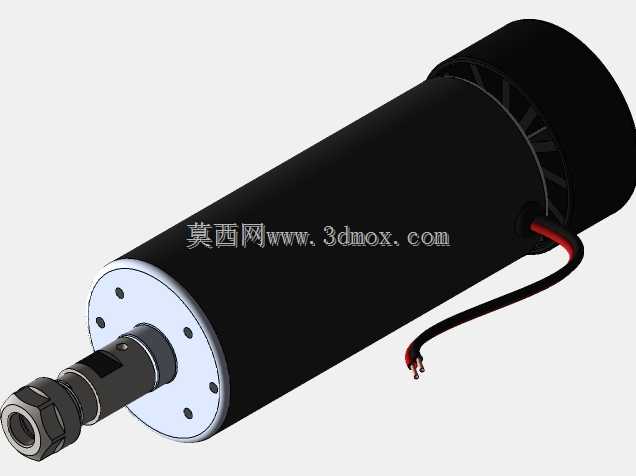

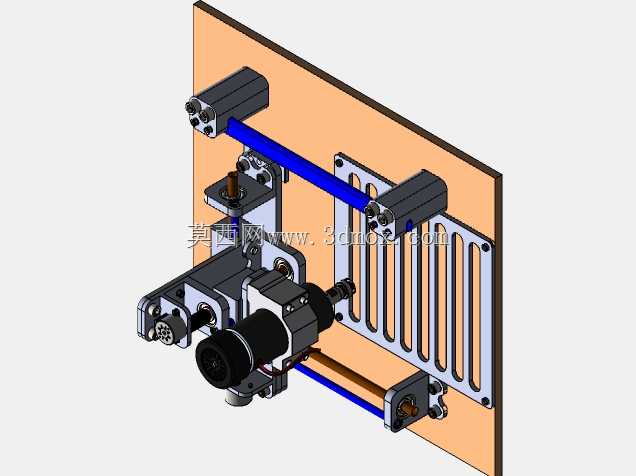

　　从结构设计逻辑来看，这套装置采用了常见的龙门动梁式布局，X轴方向的两根平行光轴导轨直接固定在底座两侧的立式支撑座上，龙门横梁可以沿着X轴方向做往复直线运动，Y轴传动组件集成在底座中部的格栅式工作台上，待加工的工件通过台钳或者压块固定在Y轴滑台上，能够沿着Y轴方向完成进给动作，Z轴主轴滑台则挂载在龙门横梁上，搭载高速直流主轴电机，能够完成垂直方向的进刀、退刀动作，三个运动轴的传动都采用了丝杠加光轴导向的组合，既控制了整体制造成本，也能保证足够的进给精度，满足小型零件的加工公差要求。

　　实际应用场景中，这类小型CNC装置可以完成电子制作过程中的覆铜板雕刻制板、小型结构件的外形铣削、亚克力标牌的雕刻切割、软金属零件的钻孔攻丝等作业，尤其适合搭配开源控制板使用，既可以接入Arduino控制板运行Grbl固件，也可以搭配树莓派搭建离线控制系统，不需要依赖专用的工业数控系统，大幅降低了个人用户的使用门槛。设计过程中充分考虑了DIY用户的加工能力，所有结构件都可以采用常见的铝型材、3D打印件、标准五金件组装完成，不需要使用特殊的定制加工零件，用户甚至可以根据自己的加工需求，更换更大功率的主轴、加长导轨行程来拓展加工范围。

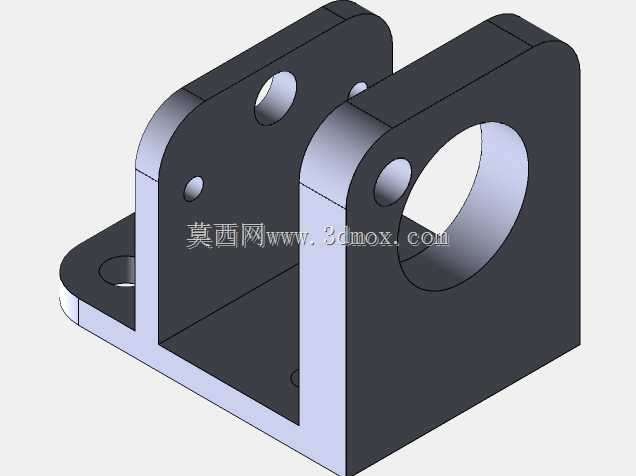

　　在安装边界的设计上，所有运动部件的极限位置都设置了物理限位块，避免运动超程造成的部件碰撞损坏，主轴的安装座采用了可调式夹持结构，可以兼容不同直径的主轴电机，用户不需要重新加工安装座就可以完成主轴升级。工作台采用格栅式结构设计，一方面可以减轻整体重量，另一方面加工产生的切屑可以直接通过格栅缝隙落到下方的集屑区域，方便日常清理维护，导轨的安装座都设计了可调预紧的结构，长期使用出现导轨间隙过大的问题时，可以通过调整安装座的顶丝来消除间隙，维持运动精度。

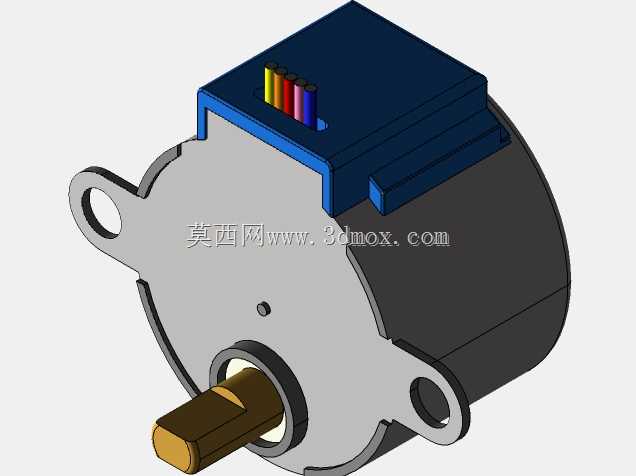

　　这套装置的走线全部采用拖链收纳，X轴和Z轴的运动线缆都内置在拖链内部，避免运动过程中线缆被拉扯、磨损，提升长期使用的可靠性。驱动部分采用步进电机搭配细分驱动器的方案，能够实现0.01毫米级的进给精度，满足绝大多数小型DIY加工的精度要求，主轴的转速可以通过配套的调速模块进行调节，针对不同材质的加工需求匹配对应的切削转速，比如加工塑料时采用较低转速避免材料融化，加工铝合金时采用较高转速提升切削表面质量。

　　不同于工业级CNC设备的全封闭防护设计，这套桌面级装置采用开放式结构，方便用户随时观察加工状态、调整工件位置，也方便用户根据自己的需求加装防尘罩、冷却喷雾等附加组件，整体的组装难度控制在普通机械爱好者可以完成的水平，所有连接部位都采用标准螺栓紧固件，不需要特殊的装配工具，普通的内六角扳手、活动扳手就可以完成整机组装调试。在实际使用过程中，用户只需要将三维模型导出为对应的刀路文件，导入控制系统就可以自动完成加工，不需要复杂的参数调试，非常适合刚接触数控加工的爱好者用来学习CNC加工原理、刀路设计、设备调试的相关知识，也可以作为小型工坊的辅助加工设备，完成小批量定制零件的快速加工。
