三叶指尖陀螺可3D打印结构设计

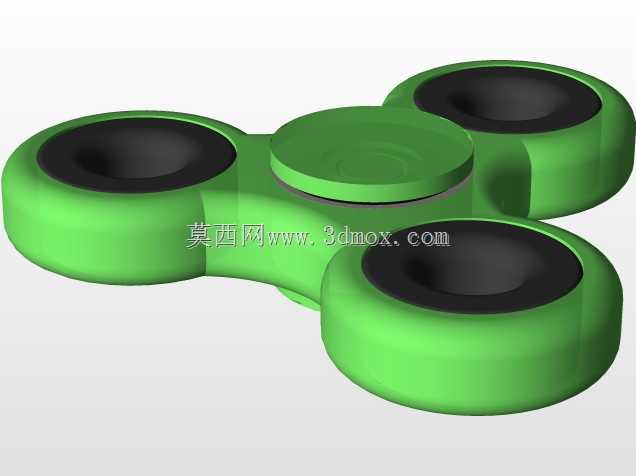

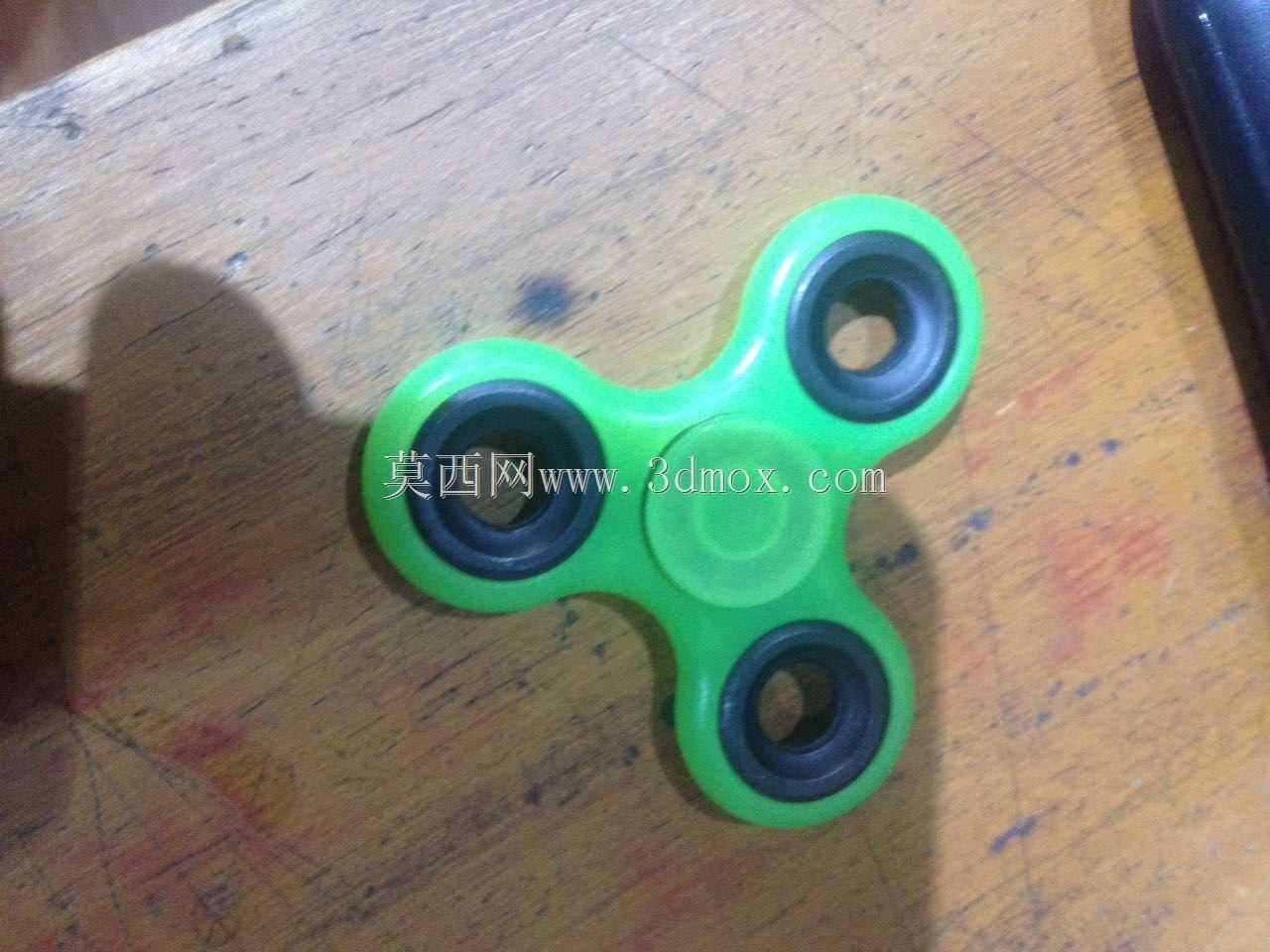

　　本次设计的三叶式指尖旋转把玩件，完全适配桌面级FDM3D打印的成型工艺特性，从结构根源上规避了打印过程中易出现的翘曲、支撑难去除、装配公差失配等常见问题。整体采用中心对称的三叶布局，三个配重臂沿中心回转轴线呈120度均匀分布，这种布局并非单纯追求视觉对称，而是从回转体动平衡角度出发做的结构考量——当三个臂的质量分布完全一致时，高速旋转过程中不会产生偏心振动力矩，既能够延长旋转时长，也能避免手持时的震手感。

　　从实际使用场景出发，这类把玩件主要用于日常零散时间的手部动作放松，因此握持区域的中心盖做了内凹的弧面处理，直径控制在18mm，刚好适配成年人拇指指腹的按压接触面积，边缘做了R1.2的圆角过渡，长时间按压也不会产生硌手的压痕。三个臂的末端预留了标准608轴承的安装位，安装槽的内径设计为22.1mm，深度7mm，过盈量控制在0.1mm，既可以保证轴承压入后不会在旋转过程中松脱，也不需要额外的胶水粘接，打印完成后仅需手动压入轴承即可完成装配，不需要额外的紧固件。

　　设计过程中特意将所有竖直方向的拔模斜度控制在1度以内，所有悬空结构的悬空角度均大于45度，打印时不需要添加任何支撑结构，仅需在打印平台上附着一层裙边即可完成成型，能够大幅减少后处理的工作量，去除裙边后仅需用细砂纸轻微打磨边缘即可直接装配。壁厚统一设置为2.4mm，刚好是0.4mm喷嘴3D打印时的6条线宽，打印时能够形成连续的填充路径，不会出现壁厚不均导致的强度薄弱点，填充率设置在20%即可满足日常把玩的强度需求，即使从1.2米高度自由落体到水泥地面，也不会出现臂部断裂的情况。

　　三个配重臂的截面采用流线型的椭圆过渡，从中心位置的8mm厚度平滑过渡到末端轴承位的9mm厚度，这种变厚度设计一方面是为了调整整体的质量分布，将更多的质量集中在臂的末端，利用转动惯量的原理提升旋转的持续时长，另一方面也避免了直角结构带来的应力集中问题，在跌落或者受到侧向挤压时，应力能够沿着曲面平滑分散，不会在转角位置出现断裂。中心的转轴位置采用分体式压盖设计，上下两个压盖通过卡扣结构连接，卡扣的配合量设置为0.15mm，装配后上下盖的贴合面间隙小于0.05mm，不会出现旋转过程中上下盖松脱的情况，同时这种分体设计也方便后续更换中心的摩擦片，当长时间使用出现磨损后，仅需更换中心的接触片即可恢复顺滑的旋转手感。

　　从安装边界来看，整个陀螺的最大回转直径为75mm，整体厚度为12mm，放在口袋中不会占用过多空间，边缘的所有转角均做了R0.8以上的圆角处理，不会勾刮衣物面料。轴承安装位的同轴度公差控制在0.05mm以内，三个臂的位置度公差控制在0.1mm，保证三个轴承安装后，整体的质心刚好落在回转轴线上，旋转时不会出现偏摆。打印时建议采用PLA材质，喷嘴温度设置在200度，热床温度60度，打印速度控制在60mm/s，能够获得最佳的表面质量和尺寸精度，如果需要更高的耐温性能，也可以采用PETG材质打印，仅需将喷嘴温度提升到230度即可，不需要调整结构尺寸。

　　在细节处理上，每个臂的表面预留了0.2mm深度的浅槽，用户可以根据自身需求粘贴不同的装饰贴片或者夜光条，不需要额外对结构进行二次加工。中心压盖的表面做了细微的防滑纹理，纹理深度0.1mm，按压时不会出现手指打滑的情况，同时纹理的高度足够低，不会在3D打印时形成额外的支撑需求。整个结构没有任何细小的易断裂凸起，所有的连接位置均做了加厚处理，日常使用过程中不需要担心结构损坏的问题，即使是频繁的把玩和跌落，也能够保持结构的完整性。
