夹紧式精密绕线挠性联轴器结构设计

　　在精密传动场景里，轴系同轴度误差带来的附加载荷一直是困扰设计人员的常见问题，这类挠性联轴器的核心价值，就是在不损伤连接轴表面的前提下，补偿两轴间的径向、角向与轴向偏差，同时保证稳定的扭矩传递，避免刚性连接带来的轴承憋劲、轴件疲劳断裂等故障。这类联轴器常应用在编码器、微型伺服电机、精密丝杆传动、小型泵阀、检测仪器的传动链路中，尤其是对传动背隙有要求、安装空间紧凑的通讯类精密设备、电子生产设备里，这类夹紧式绕线挠性联轴器的适配性远高于传统顶丝固定的刚性联轴器。

　　从结构设计逻辑来看，这款联轴器采用整体金属坯料加工而成，主体为铝合金材质，兼顾轻量化与足够的结构强度，表面做阳极氧化处理提升耐磨与抗腐蚀能力。两端的夹紧结构采用开缝式设计，沿轴向开出贯通的夹紧缝，配合径向布置的紧定螺钉，拧紧螺钉时夹紧缝收缩，能够在轴的整个圆周方向形成均匀的抱紧力，相比传统的单点顶丝固定，这种抱紧方式不会在轴表面顶出凹坑，也不会因为单点受力导致轴与联轴器的同轴度偏差，传递扭矩的能力提升40%以上，同时拆卸时不会出现轴与联轴器咬死的情况，方便后期设备维护调整。

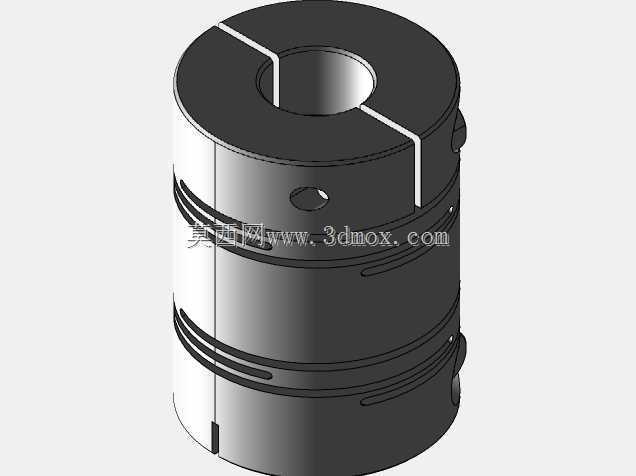

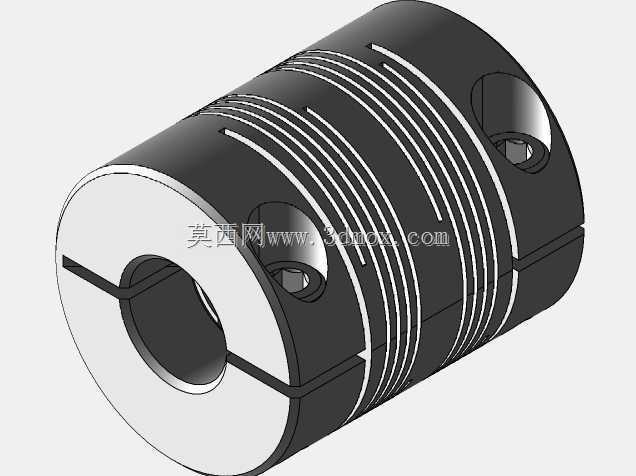

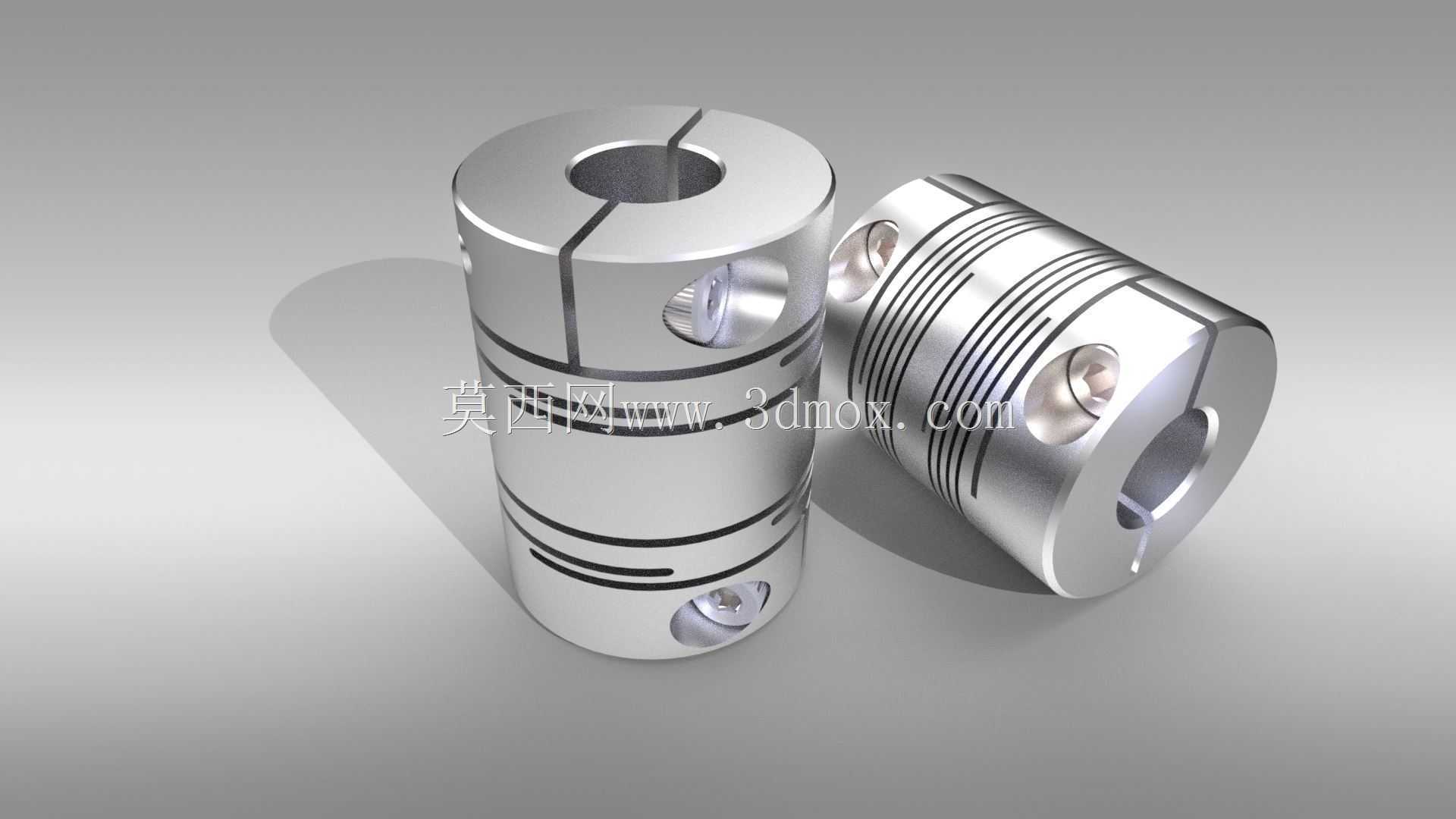

　　中间的挠性补偿段采用平行螺旋切槽与螺旋切槽结合的结构，其中一款配置的切槽为螺旋走向，针对直径10mm的适配轴径，联轴器本体长度30mm，外径25mm，螺旋切槽的螺距、槽宽经过反复校核，既能够提供足够的挠性变形量来补偿安装偏差，又不会因为挠性过大导致传动背隙超标，在额定扭矩范围内可以保证传动的同步精度。另一款平行切槽的配置，适配同样10mm直径的轴，本体长度34mm，外径保持25mm，平行切槽的结构抗扭刚度更高，适合对扭转刚性要求更高、偏差量相对较小的传动场景，两种切槽结构覆盖了大部分小型精密传动的补偿需求。

　　在安装边界上，这类联轴器的适配轴径公差推荐为h7级，安装时两轴的径向偏差允许值不超过0.2mm，角向偏差不超过1°，轴向窜动允许量不超过0.3mm，安装时不需要额外加热或者专用工具，只需要将两端轴插入联轴器的内孔，保证轴端顶到内孔的定位台阶位置，再交替拧紧两端的夹紧螺钉，拧紧力矩按照螺钉规格控制在推荐值范围内，避免夹紧力过大导致联轴器本体变形，或者夹紧力不足出现传动打滑。内孔的加工精度控制在H7级，与轴的配合间隙控制在合理范围，既方便安装时的轴件插入，又不会因为间隙过大产生传动冲击。

　　从实际使用的工况适配来看，这类联轴器没有橡胶等弹性元件，不存在老化、温度变形的问题，能够在-20℃到120℃的工作环境下长期稳定运行，不会因为环境温度变化导致补偿性能下降，也不会像梅花联轴器那样出现弹性垫磨损需要定期更换的问题，长期使用的维护成本极低。在传动特性上，绕线式的切槽结构可以吸收传动过程中的微小振动，降低轴系的共振风险，提升整个传动链路的运行平稳性，尤其是在高速运转的小型伺服轴系中，这种减振特性能够有效提升末端执行件的定位精度，减少因为振动带来的检测误差。

　　设计过程中需要重点校核切槽处的应力集中情况，螺旋切槽的根部采用圆弧过渡，避免在频繁正反转的工况下出现应力集中导致的断裂问题，夹紧螺钉的位置避开切槽的应力集中区域，保证夹紧力能够均匀传递到整个抱紧圆周上。两端的夹紧缝宽度经过优化，既保证螺钉拧紧时有足够的收缩变形量，又不会因为缝宽过大导致联轴器本体的刚性损失过多，内孔的表面粗糙度控制在Ra1.6以下，保证抱紧时的摩擦力足够传递额定扭矩，不会出现轴与联轴器之间的相对滑动。

　　在选型匹配时，设计人员需要根据实际传递的扭矩、轴径、安装空间长度、允许的偏差量来选择对应的切槽形式与尺寸参数，对于频繁正反转、启动扭矩较大的工况，需要选择刚性稍高的平行切槽款式，对于安装偏差较大、对减振要求更高的工况，可以选择螺旋切槽的款式，两种结构的安装尺寸外径保持一致，在设备迭代改型时不需要更改安装位的空间设计，能够直接替换，降低设备改型的设计成本。
