小型移动式卡考研磨加工设备结构设计

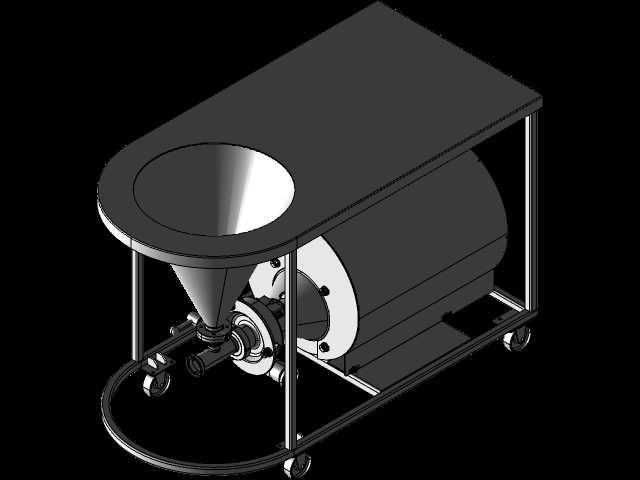

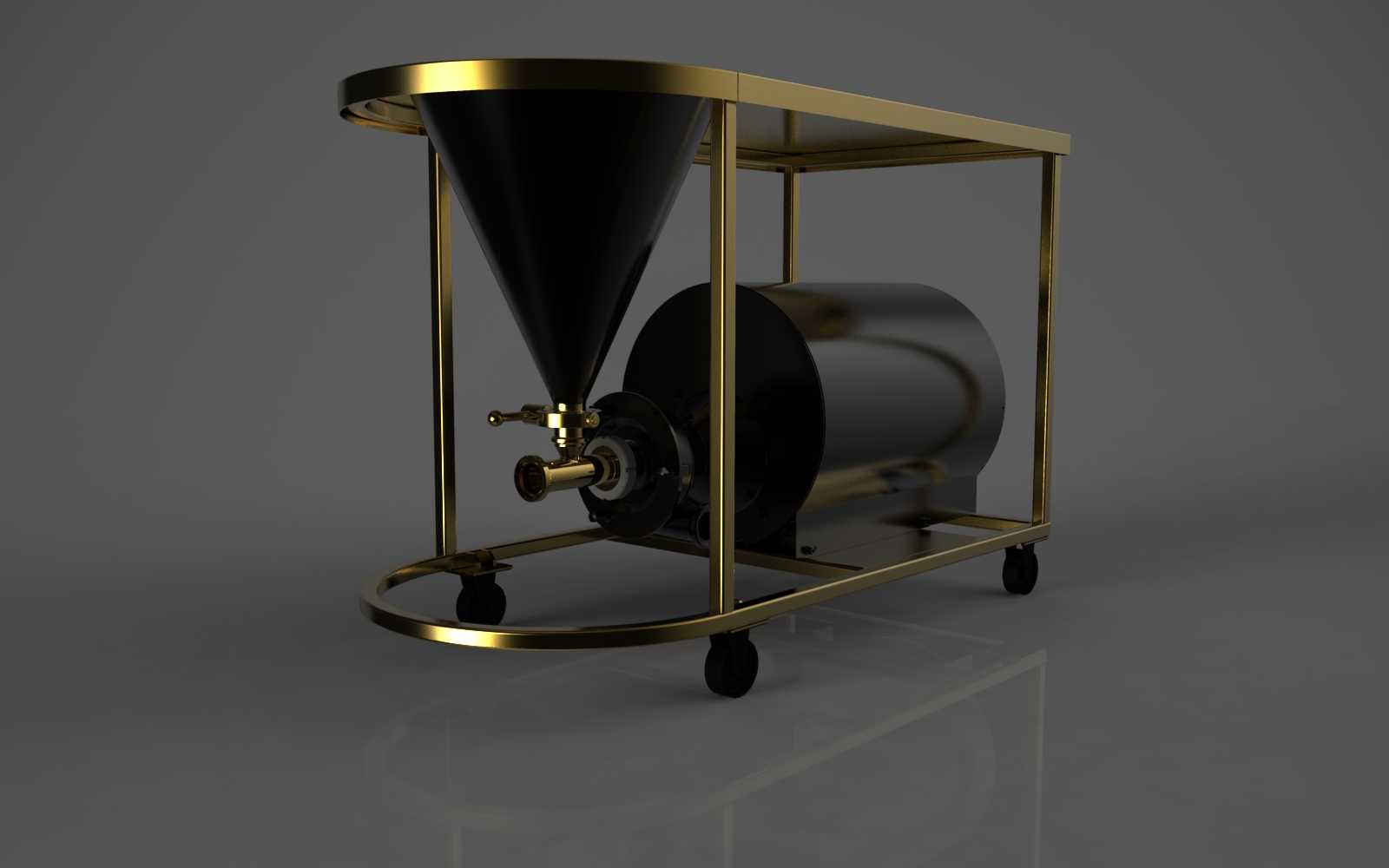

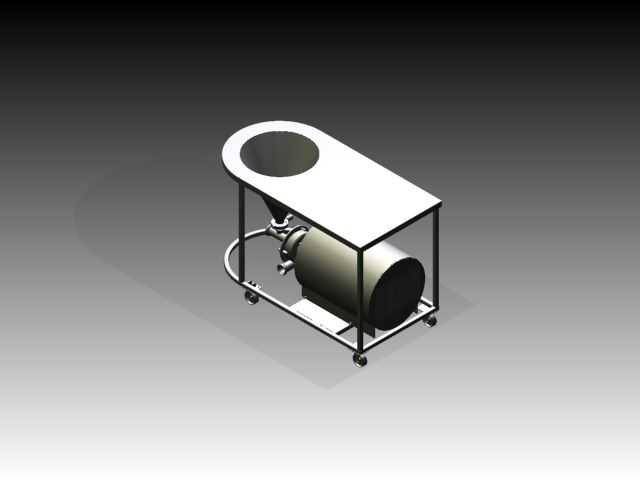

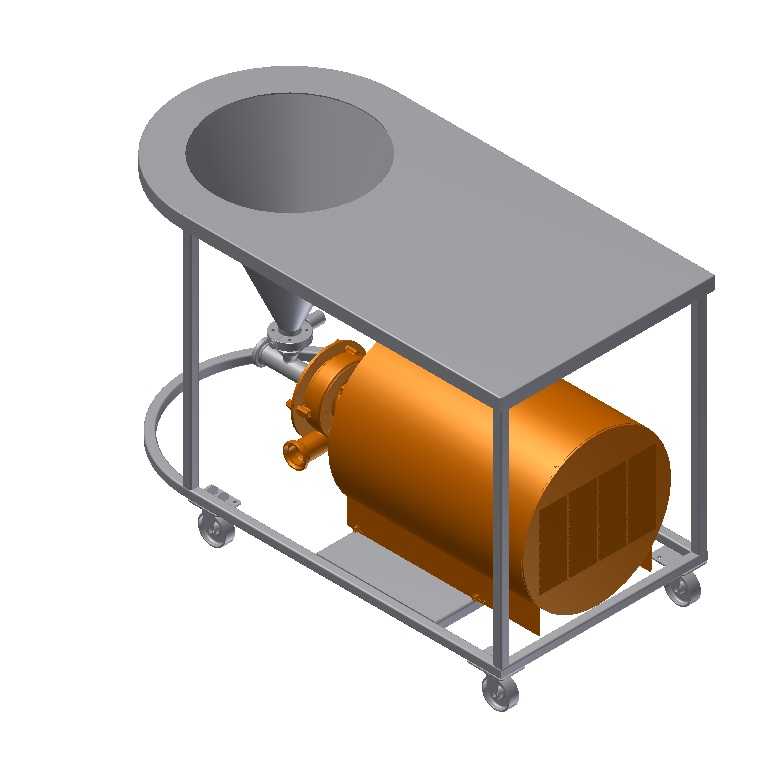

　　大口径的上端进料口方便人工倾倒待研磨物料，锥面的倾斜角度经过校核，能够保证颗粒状、小块状待加工物料依靠自重顺利滑入下方的磨腔入口，不会在进料斗内壁产生积料、卡料的问题。磨腔主体横向布置在机架中层空间，和上层进料口通过密封接料段连接，磨腔的动力端和传动组件直接固定在机架的横向支撑梁上，支撑梁的位置经过动平衡校核，能够抵消磨腔内部磨辊高速运转产生的径向振动，避免设备运行时出现共振异响。磨腔的出料端设置在靠近机架侧方的位置，方便作业人员在设备侧面接取研磨完成的粉料，不需要探身到设备下方操作，降低作业过程中的安全隐患。设备的电气控制组件集成安装在磨腔侧方的安装板上，走线全部沿机架方管的内壁排布，外部加走线护罩防护，避免作业过程中物料洒落、在小型食品加工、农副物料初处理、作坊式粉体加工场景中，这类移动式研磨设备的应用覆盖度极高，不同于大型固定式磨粉生产线的高占地、高投入特性，该设备的设计核心围绕小批量、多场景转场作业的实际需求展开，从结构布局到部件选型都贴合一线作业的使用痛点。先看设备的整体支撑结构，采用方管焊接成型的框架式机架，框架整体做矩形规整布局，底部四个角点安装万向脚轮，其中两个脚轮带刹车锁止结构，既满足车间内、作坊间短距离推移转场的需求，在固定工位作业时踩下刹车即可锁定设备位置，避免研磨作业过程中设备受振动产生位移。机架的上层平台做封闭平板设计，平台一侧开设圆形进料口，对接上方的漏斗式进料斗，进料斗采用上宽下窄的锥面结构，

　　清洁用水溅到线路上引发安全问题。从安装边界来看，设备整体的长宽尺寸控制在1.2米×0.6米范围内，整体高度不超过1.1米，不需要预留大面积的安装场地，哪怕是面积狭小的家庭作坊、街边加工门店都可以放置使用，设备顶部距离天花板的预留安全距离只需要0.5米即可满足进料操作的空间需求，设备四周预留0.3米的操作空间就能够完成日常上料、接料、设备清洁的全部操作。设计过程中特意将设备的重心控制在机架几何中心偏下的位置，加注物料后整体重心依然落在四个脚轮的支撑轮廓范围内，推移过程中不会出现侧翻风险，哪怕是在小坡度的车间地面推移也能保持稳定。磨腔和机架的连接位置加装了橡胶减震垫，能够过滤掉磨腔运转时80%以上的高频振动，既能够降低作业时的噪音传递，

　　也能避免振动长期传导导致机架焊接位置出现疲劳开裂。进料斗和平台的连接采用快拆式卡扣结构，日常清洁维护时不需要借助工具就可以将进料斗拆下，清理内壁残留的物料，避免不同批次物料加工时出现交叉污染。磨腔的端盖同样采用快拆结构，需要更换磨辊、调整研磨间隙的时候，可以快速拆开端盖完成操作，不需要拆解整机结构，大幅降低日常维护的时间成本。设备的脚轮采用耐磨聚氨酯材质，在水泥地面、瓷砖地面推移时不会留下划痕，同时具备一定的减震效果，推移过程中遇到小的地面凸起、缝隙也能平稳通过，不会出现过大的颠簸导致设备内部构件松动。从实际使用的功能逻辑来看，待加工物料从顶部进料斗投入后，依靠自重进入磨腔工作区，磨腔内部的研磨组件在动力驱动下相对运动，通过挤压、

　　剪切的作用将物料研磨到设定的细度，研磨完成的粉料在磨腔内部导流结构的引导下从侧方出料口排出，整个作业流程不需要复杂的操作，作业人员只需要完成上料、接料的动作，不需要经过长时间的专业培训就可以上手操作。这类设备的适用物料范围很广，从五谷杂粮、干性中药材到小块的化工原料都可以加工，通过调整磨腔内部的研磨间隙，就可以适配不同细度要求的加工需求，不需要更换核心构件。在结构建模过程中，所有的焊接位置都做了焊道工艺预留，方管的拼接位置做了切角适配，保证现场焊接时能够满焊连接，机架的所有外露棱边都做了圆角倒钝处理，避免作业人员操作时被锐边划伤。平台表面做了防滑纹理设计，日常清洁时水渍、物料洒落不会导致人员滑倒，平台的边缘做了微向上的翻边结构，洒落的物料不会直接从平台边缘掉到地面，方便日常清扫收集。
