立式铰接支撑固定支座结构设计

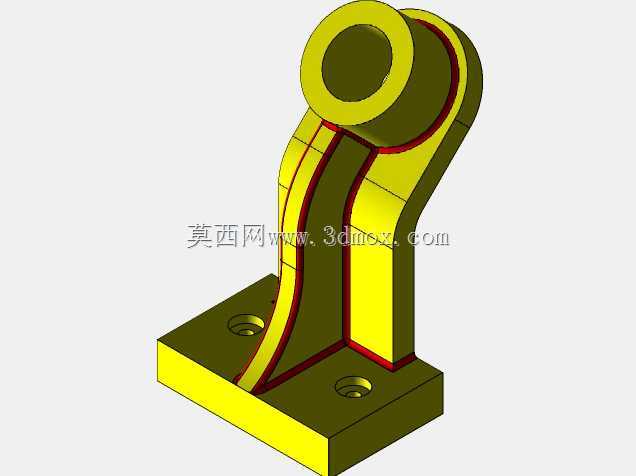

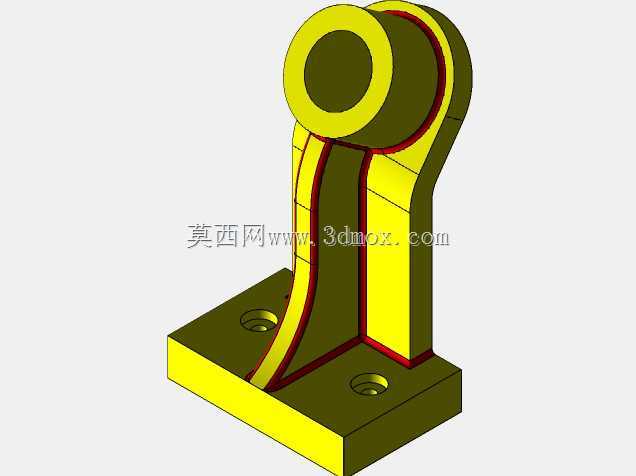

　　该类铰接支撑固定支座多应用于需要实现转动副连接同时承载径向与轴向复合载荷的工业设备场景中，常见于自动化生产线的连杆传动机构、小型工装夹具的定位支撑单元、输送设备的张紧轮安装基座等位置，核心作用是为上方铰接的转动部件提供稳定的安装基准，同时将工作载荷均匀传递至下方安装基面，避免连接部位出现应力集中导致的结构失效。从功能特性来看，支座上部的同轴通孔用于装配铰接销轴或轴承衬套，孔位的同轴度公差直接影响铰接部件的转动顺畅度，设计时需根据配套销轴的直径选取合理的配合公差，若用于有相对转动的场景，孔内壁需预留润滑脂槽的加工空间，降低长期运转过程中的磨损速率；下部的方形安装底板设置有两个沉头安装孔，

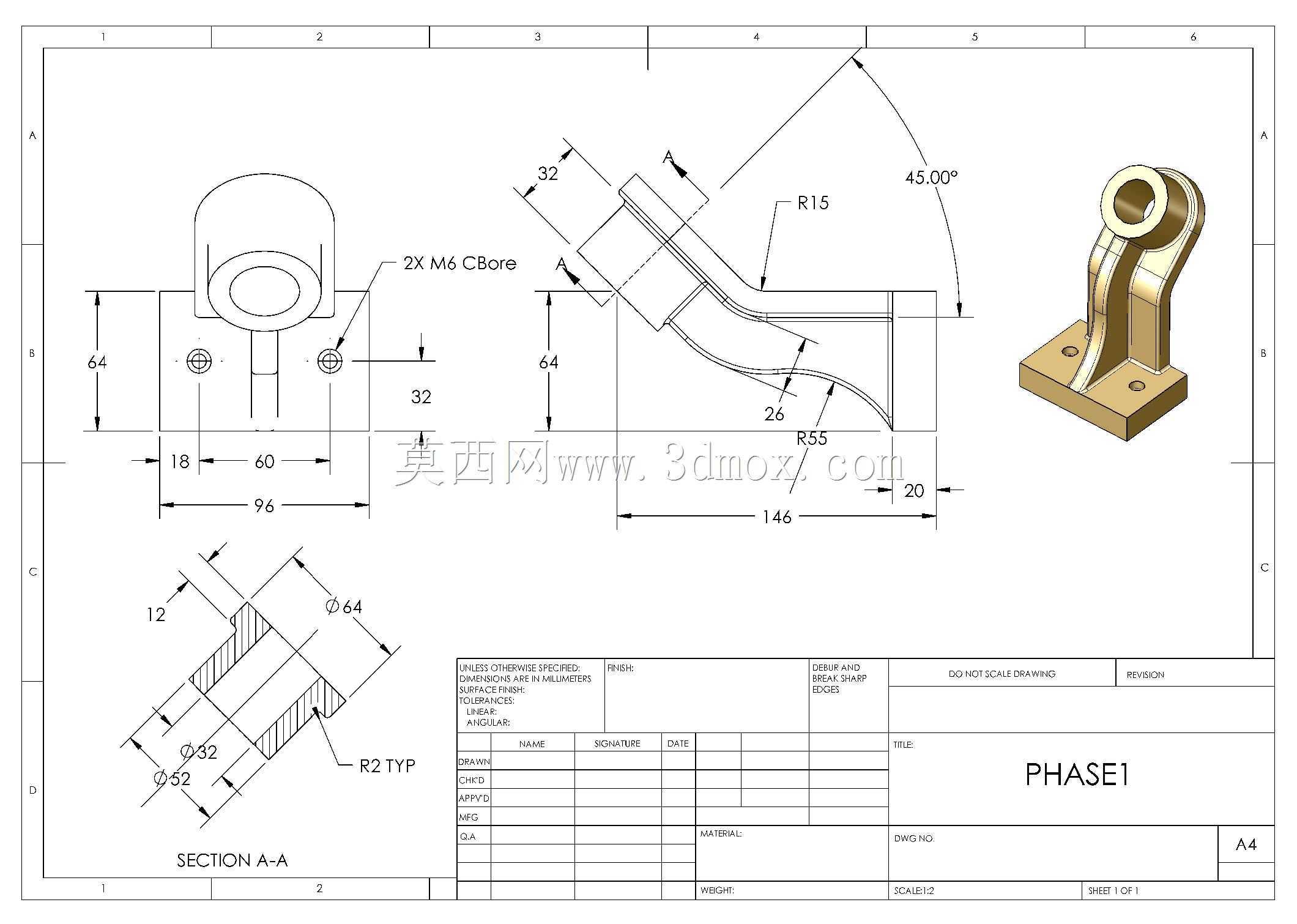

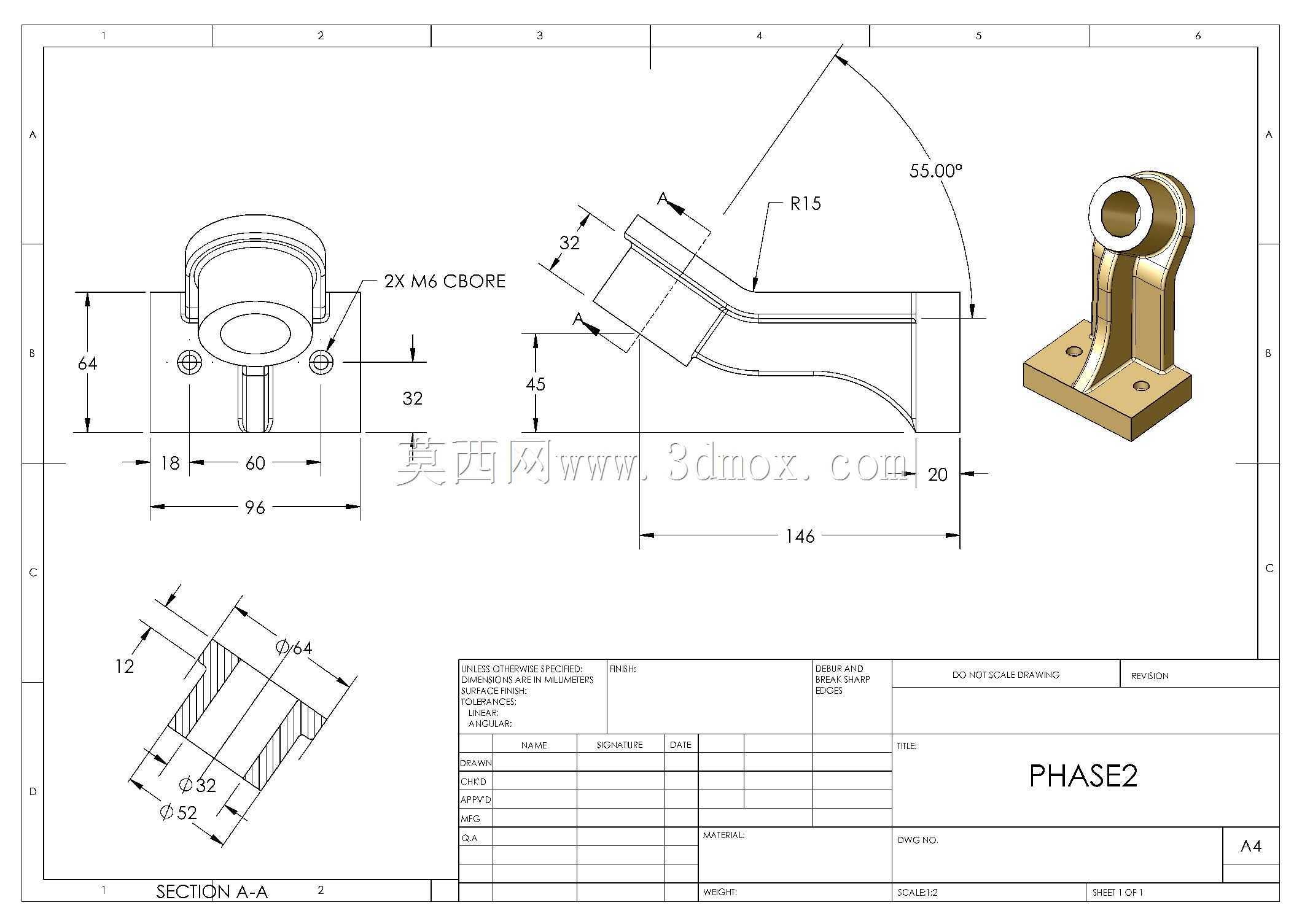

　　用于通过螺栓将整个支座固定在设备机架或安装平台上，沉孔的深度需匹配所选螺栓的头部高度，保证螺栓安装后不会突出底板表面影响安装贴合度，底板与竖臂连接的位置设置有渐变式加强筋，筋板沿载荷传递方向布置，可在不额外增加整体壁厚的前提下大幅提升结构的抗弯、抗扭刚度，避免支座在承受偏载时出现竖臂根部断裂的问题。设计过程中首先需要明确支座的额定承载载荷、铰接部件的转动角度范围、安装基面的可用空间这三个核心边界条件，先确定上部铰接孔的中心高度，这个尺寸直接决定了配套转动部件的安装高度，需与整套传动机构的运动轨迹匹配，避免出现运动干涉；其次确定底板的外形尺寸与安装孔的孔距，安装孔距需适配常用的安装平台T型槽间距或预留螺纹孔位置，

　　降低现场安装的适配难度；竖臂采用双侧对称的弧形过渡结构，而非直角连接结构，一方面可以减少应力集中系数，另一方面可以优化铸造或3D打印过程中的材料填充均匀性，避免出现壁厚突变导致的成型缺陷。从安装边界来看，底板的底面为整个支座的安装定位基准面，加工时需保证平面度公差在合理范围内，避免安装后出现支座倾斜导致铰接孔轴线偏移；上部铰接孔的轴线需与底板安装面保持平行，平行度公差需根据配套部件的运动精度要求设定，若用于高精度传动场景，公差等级需提升至IT7级，普通承载场景可适当放宽至IT9级以降低加工成本。整体结构采用等强度设计思路，不同部位的壁厚根据受力大小调整，非承载区域适当减少材料用量，在保证结构强度满足使用要求的前提下控制整体重量，

　　铰接孔的端部设置有倒角，方便销轴或轴承的装配导入，竖臂与底板、竖臂与上部筒状结构的连接位置均采用圆角过渡，避免加工过程中出现刀具崩损，同时也能减少热处理过程中的应力集中开裂风险。在实际选型应用时，需根据承载工况核算竖臂根部的弯曲应力与安装螺栓的剪切应力，若用于冲击载荷较大的场景，可适当增加加强筋的厚度或提升安装螺栓的强度等级，保证长期使用的结构可靠性。
