多通路口异形集成流体连接构件

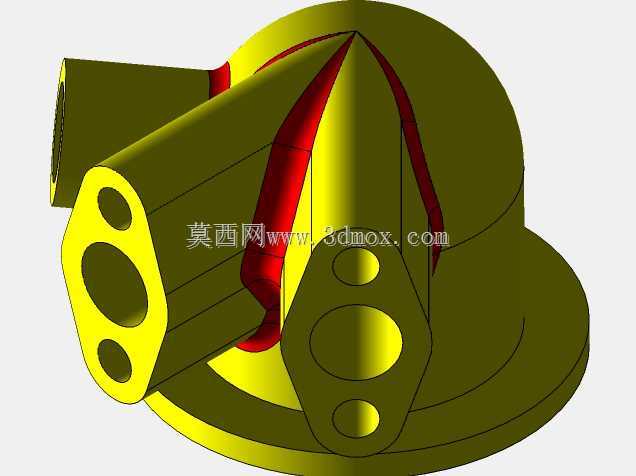

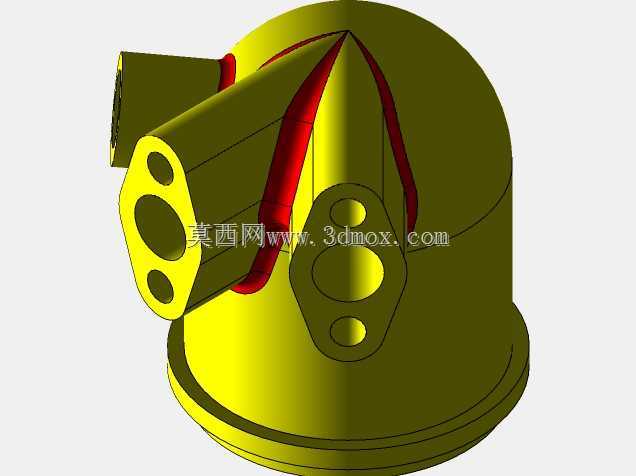

　　这类多通路集成式连接构件，主要应用在中小通径的流体管路分流、汇流场景中，常见于实验室气路分配、小型液压站集成油路、化工试验装置的介质转接节点，替代传统多个三通、弯头拼接的管路组合，能大幅减少管路连接点的泄漏风险，同时压缩管路排布的整体占用空间。从结构功能上看，构件底部的圆盘法兰是核心安装基准，法兰端面预留的三个螺栓过孔呈三角排布，安装时可直接贴合在设备面板或阀组安装座上，靠端面的密封槽加装O型圈实现端面静密封，不需要额外加装密封垫片调整间隙，安装容错率更高。侧向伸出的三孔凸台结构，三个通径呈阶梯分布，中间大孔为主通路，两侧小孔为辅助支路，可分别接入不同压力等级的介质管路，凸台端面同样做了法兰密封面设计，

　　能直接对接快插接头或硬管焊接法兰，不需要额外加工转接坡口。构件顶部的圆弧收拢结构并非单纯的造型设计，内部做了等壁厚的流道圆滑过渡，避免介质在腔体内形成直角涡流区，降低流体输送过程中的压损，同时减少带颗粒介质在腔体内的沉积残留，对于输送含微小杂质的冷却液、低压润滑油场景，能有效降低管路堵塞的概率。设计过程中首先要确定各通路的通径匹配关系，主通路通径要满足额定流量下的流速要求，支路通径根据分支流量按比例缩小，所有流道的转弯位置都做了等半径圆角处理，圆角半径不小于流道通径的1/3，避免流道截面突变造成的局部阻力激增。外形尺寸的边界控制上，底部法兰的外径要匹配常用的安装面板开孔尺寸，侧向凸台的伸出长度要保证安装接头时，

　　扳手操作空间不会和周边其他构件发生干涉，顶部收拢结构的最大外轮廓不能超出底部法兰的外接圆范围，方便多个同类型构件并排密集安装时不会出现轮廓干涉。构件的壁厚设计遵循等强度原则，法兰安装位置的壁厚略大于流道侧壁厚度，抵消螺栓锁紧时的局部压应力，避免长期使用后法兰面出现蠕变变形导致密封失效；凸台与主体连接的位置做了加厚过渡，消除应力集中点，能承受管路插拔、振动带来的交变载荷，不会在连接根部出现开裂问题。实际选型应用时，需要核对各通路的通径与对接管路的尺寸匹配度，安装时螺栓锁紧力矩要按对角顺序逐步加载，避免法兰面受力不均导致密封偏斜，侧向接头安装时要在螺纹部位缠绕合适的密封带，同时控制拧入深度，避免接头端部顶到内部流道的过渡圆角，

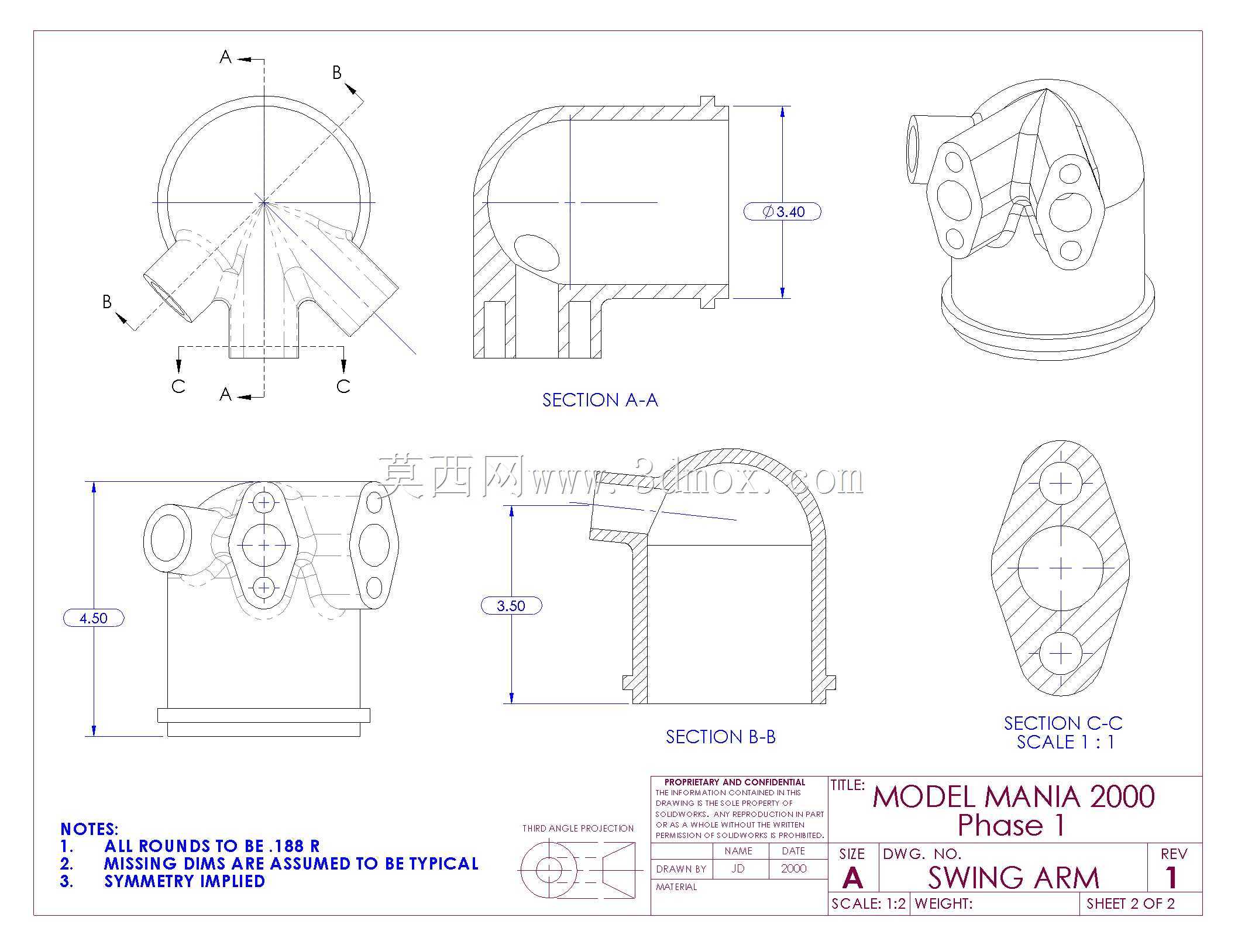

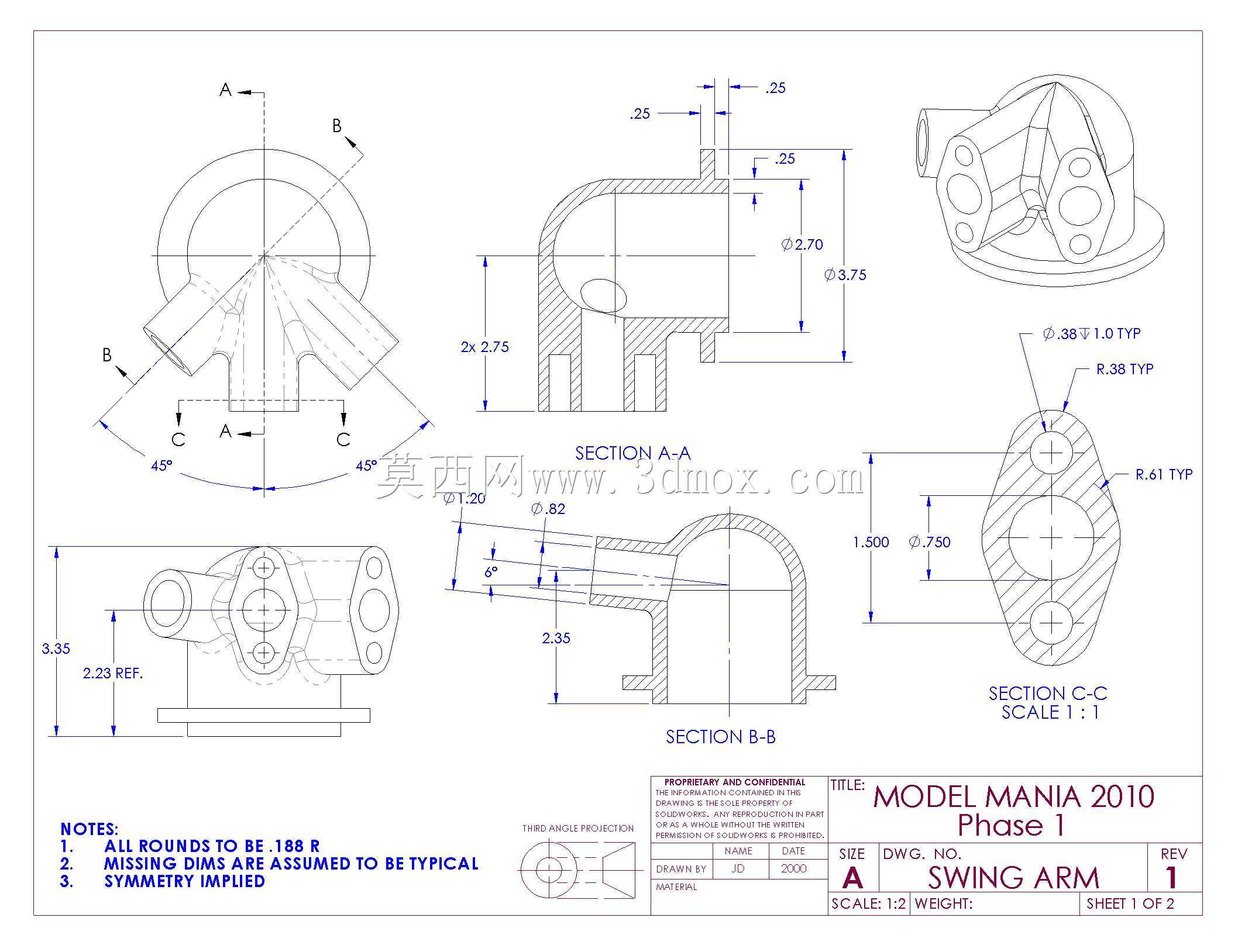

　　造成流道通径缩小影响介质流通。这类集成式构件相比分体拼接的管路组件，整体刚性更好，在有小幅振动的设备上使用时，不会出现接头松动泄漏的问题，同时内部流道的光滑过渡设计，也能减少介质流动时的紊流噪声，适合对管路振动、噪声有一定要求的紧凑型设备内部管路搭建。建模过程中需要重点关注各凸台的位置度公差，保证三个侧向接口的轴线与底部法兰端面的平行度、垂直度误差控制在安装允许范围内，避免对接管路时出现强制别劲的情况，所有外部棱边都做了小倒角处理，去除加工毛刺，避免安装操作时划伤操作人员，也减少涂层喷涂时的边角积漆问题。
