罐装物料倾斜爬坡输送结构设计

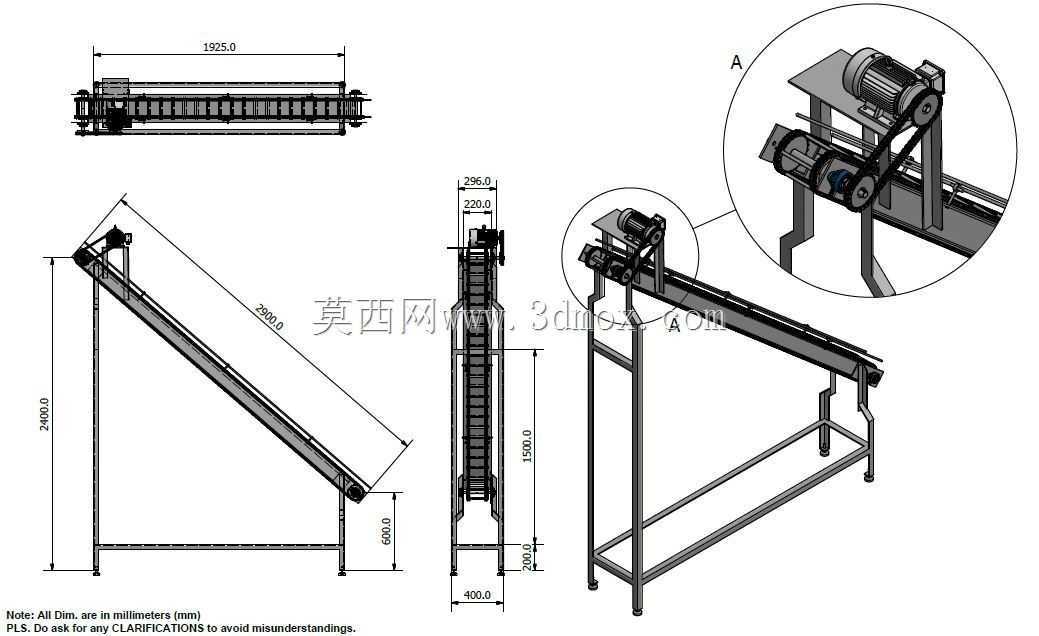

　　这款倾斜罐式输送结构，主要面向食品加工、日化包装、快消品生产车间内的罐装货物垂直转序场景，解决不同高度工位之间的罐类物料转运需求，常见于灌装线末端与封箱工位、码垛工位之间的衔接环节，也可适配仓储环节中低层货架与地面输送线的高度差补位，避免人工搬运罐装物料时出现的滑落、磕碰、劳动强度过大问题。从结构设计逻辑来看，整体采用方管焊接一体式机架，机架底部设置横向连接撑杆，兼顾整体刚性与安装便捷性，倾斜段的倾角设置经过实际工况验证，既保证罐装物料在输送过程中不会出现沿皮带面下滑的问题，又尽可能压缩设备的水平占地长度，适配车间内狭窄的安装空间。机架顶部设置驱动单元安装位，驱动辊与改向辊分别布置在倾斜段的上下两端，

　　皮带张紧结构集成在改向辊端的安装座上，无需额外拆卸机架护板即可完成张紧度调节，日常维护操作空间充足。皮带表面可根据输送罐型的不同选择防滑纹结构或者加装侧挡条，针对圆柱形罐体的输送场景，还可在皮带表面加装定位挡块，保证每个罐体在倾斜输送过程中保持固定间距，避免出现滚料、堆料问题。从安装边界来看，设备底部支撑脚可调节高度范围在50mm以内，能够适配车间地面存在的小幅不平整情况，无需额外做地面预埋处理；倾斜段的水平投影长度与垂直提升高度可根据实际工位差做参数调整，当前结构的设计基准适配6s生产节拍下的单道灌装线产能，输送速度可通过驱动端的调速单元匹配前后工位的运行节奏，不会出现物料积压或者工位待料的情况。结构设计过程中，

　　重点考量了罐装物料的输送稳定性，机架两侧设置的侧护板高度略高于常规输送罐体的重心高度，即使出现罐体意外偏移的情况，也不会从皮带两侧掉落；驱动单元采用上方布置的结构，一方面可以避免输送过程中洒落的物料、清洗液溅入驱动部件造成损坏，另一方面也能降低设备底部的清洁死角，方便车间日常做卫生清理。机架的支腿采用倾斜布置的斜撑结构，相比垂直支腿的结构，在相同的机架自重下，抗侧倾能力提升40%以上，即使操作人员误靠或者物料出现偏载，也不会出现机架倾覆的风险。输送面的两侧预留了传感器安装位，可根据实际产线需求加装物料到位检测、堵料检测传感器，直接接入产线的控制系统实现联动运行，无需额外做安装支架的二次加工。针对食品级应用场景，

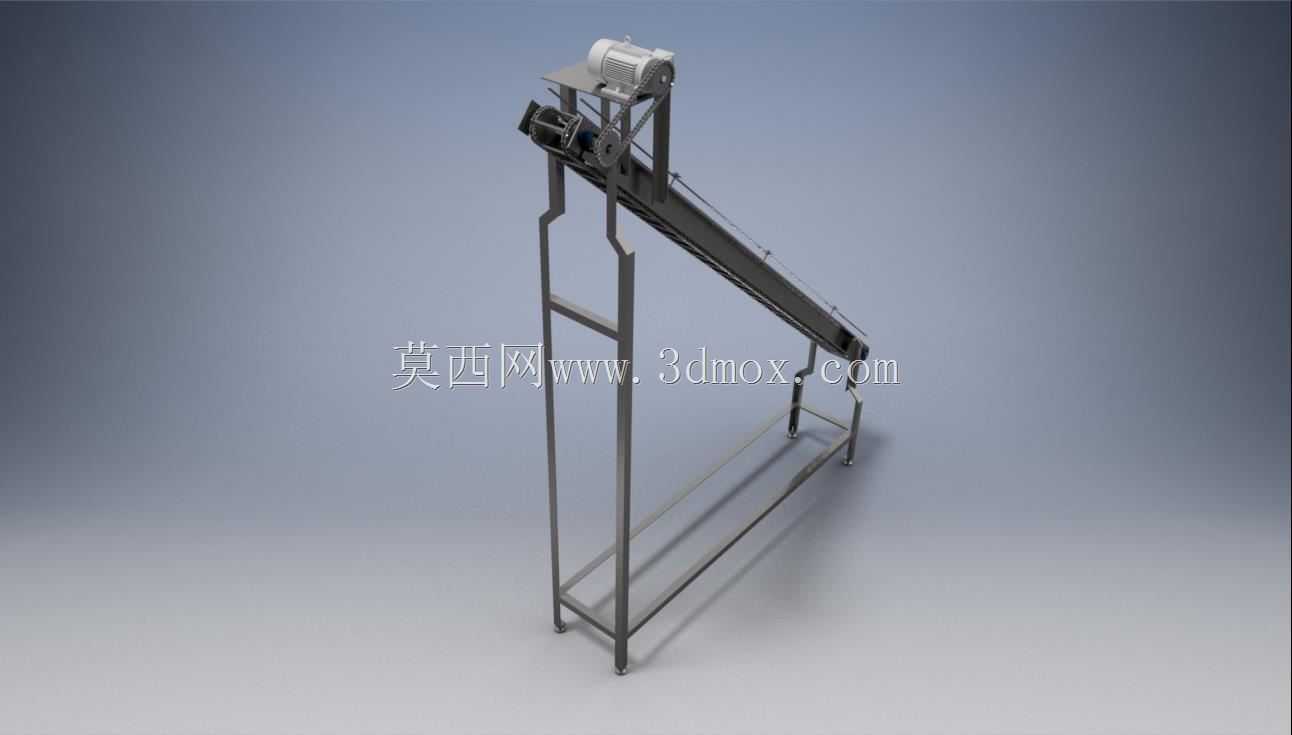

　　整体机架可采用不锈钢材质制作，焊接位置做打磨抛光处理，避免积料滋生细菌；针对普通工业场景，采用碳钢焊接后做喷塑处理即可满足使用需求，制造成本更低。设备的进料端可直接对接水平输送线的出料口，出料端可根据后续工位的需求设置导料槽，将罐体平稳导入下一级输送设备或者加工工位，整个输送过程无需人工干预，可连续稳定运行。在三维建模过程中，所有的管材、型材、标准件都采用实际生产中的通用规格，没有特殊定制的异形件，加工厂家可直接根据三维模型下料生产，无需二次转换图纸；各部件之间的连接位置都预留了合理的装配间隙，避免实际加工时因为焊接变形导致装配困难的问题，驱动辊、改向辊的安装座都设计了长圆孔调节位，装配时可灵活调整辊筒的平行度，避免皮带运行过程中出现跑偏问题。
