木薯原料粉碎加工专用磨碎设备结构

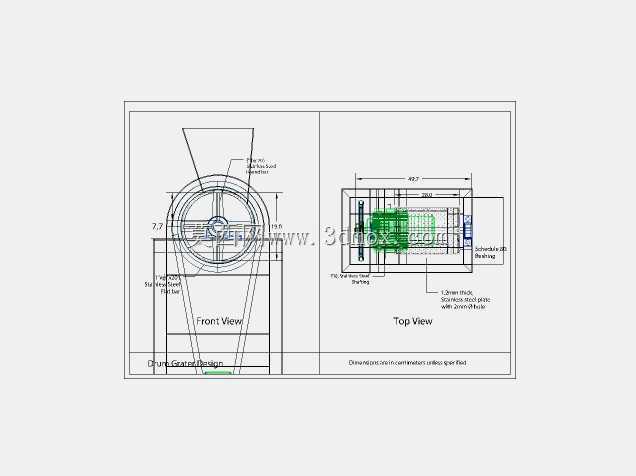

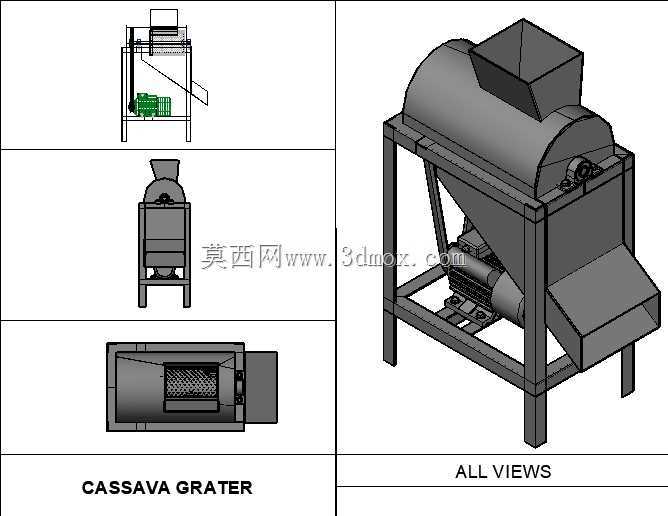

　　这套木薯磨碎设备的结构设计，核心围绕木薯初加工环节的连续化作业需求展开，在淀粉加工、木薯干片制备、饲料原料预处理等场景中，这类设备承担着鲜木薯、木薯干块的粗碎与细磨衔接工序，是木薯加工生产线前端的核心处理单元。从结构布局来看，设备采用立式腔体搭配侧置传动的排布方式，主视图方向可以看到顶部的扩口式进料斗，斗壁倾斜角度设置为32度，刚好匹配鲜木薯块根的自然休止角，能够保证块根依靠自重顺畅滑入粉碎腔体，不会出现架料堵料的情况，进料斗下端与粉碎腔体采用法兰式连接，法兰面预留8个M12的螺栓安装孔，可根据产线需求快拆更换不同规格的进料导流板，适配不同粒径的进料原料。粉碎腔体采用上下分段式焊接结构，上段为圆柱形粉碎腔，内径设置为620mm，

　　腔体内壁铺设6mm厚的高锰钢衬板，衬板表面做锯齿状凸起处理，能够在锤片高速击打木薯块时，形成反向的碰撞摩擦面，提升单次击打后的粉碎效率，避免块根在腔体内随锤片同步空转；下段为锥形集料斗，锥角设置为45度，内壁做抛光处理，磨碎后的物料顺着锥面滑向底部的出料口，出料口采用标准的200mm直径快接法兰，可直接对接螺旋输送机或者风送管道，匹配不同的产线输送方式。从俯视图的结构排布可以看到，设备的传动单元布置在腔体侧方，主轴穿过腔体侧壁的轴承座延伸至外部，轴承座采用双列调心滚子轴承搭配双层油封密封，能够承受粉碎作业时的径向冲击载荷，同时避免腔体内的浆液、碎料渗入轴承造成磨损，主轴的伸出端预留皮带轮安装位，中心高度设置为380mm，

　　可匹配不同功率的电机安装座，安装时只需保证电机轴与主轴的平行度误差不超过0.1mm/m，即可保证传动平稳无异常振动。设备的机架采用8号槽钢焊接成型，整体底座的安装孔位间距为820mm760mm，四个安装脚预留18mm的地脚螺栓孔，安装时需保证机架的水平度误差不超过0.5mm/m，避免高速运转时出现整机共振的情况。在功能设计上，腔体内的锤片采用交错式排布，相邻两组锤片的偏转角度为15度，能够覆盖整个腔体的径向截面，保证进入腔体的木薯块能够被全方位击打，锤片与衬板之间的间隙设置为8mm，这个间隙既能够保证磨碎后的物料粒径满足后续工序的要求，又不会因为间隙过小造成锤片与衬板的异常摩擦，同时锤片采用可更换式设计，通过销轴固定在转子架上，

　　磨损后只需拆下销轴即可快速更换，无需拆解整个腔体。设备顶部的进料斗侧边设置有挡料板，挡料板采用铰接式结构，作业时依靠自重盖住进料口的上半部分，能够避免高速击打时碎料从进料口飞溅出来，清理腔体时只需向上翻开挡料板即可，无需额外拆卸部件。在实际产线适配中，这类设备的处理能力可通过调整电机转速、更换不同筛孔规格的底筛来调整，当配套15kw四级电机时，鲜木薯的处理能力可达到每小时2-3吨，磨碎后的物料粒径90%以上可控制在3mm以下，完全满足后续淀粉提取或者饲料加工的粒径要求。设备的整体外形尺寸控制在1100mm900mm*1650mm以内，安装时只需预留侧面1200mm的检修空间，即可满足日常维护、易损件更换的操作需求，不需要额外搭建过高的操作平台，进料口的中心高度为1480mm，可直接匹配人工倒料或者前端皮带输送机的出料高度，减少产线搭建时的高度差调整工作量。从结构强度设计来看，腔体的外壳采用8mm厚的Q235钢板卷制焊接，焊接后整体做去应力退火处理，避免长期受冲击载荷出现焊缝开裂的情况，转子架做动平衡校正，平衡精度等级达到G6.3，保证高速运转时的振动值控制在允许范围内，延长轴承、密封件的使用寿命。
