农用小型立式锤片式粉碎设备结构设计

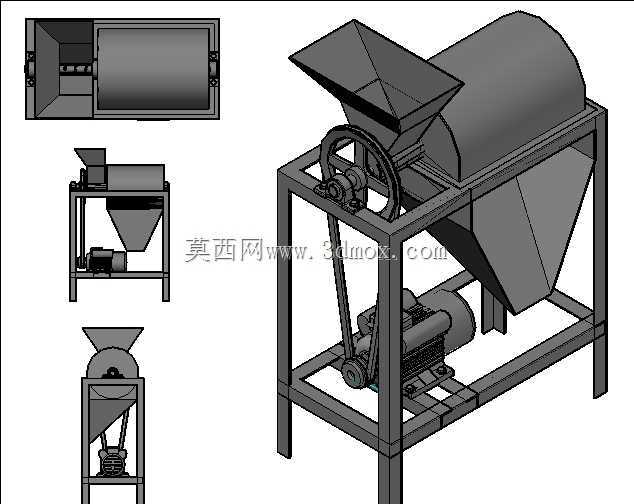

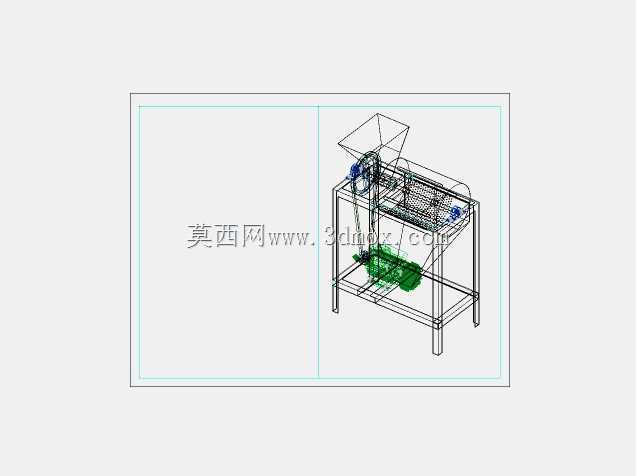

　　这套粉碎设备的三维结构设计，核心面向农户零散粮食加工、小型饲料加工点的日常作业场景，同时可适配小型作坊的干性块状农副产物破碎需求，区别于大型工业破碎生产线的大产能定位，该设备主打小占地、易挪动、低功耗的适配性，能满足乡村散户、小型加工点单次几十公斤级的物料处理需求，无需配套复杂的上料、出料输送线，单人即可完成上料、接料、启停操作的全流程作业。从结构布局来看，整体采用方管焊接机架作为承载主体，机架底部预留了四个支脚安装平面，可直接固定在水泥地面或者加厚木质垫板上，安装时无需做预埋基础，只要保证四个支脚的平面度误差控制在2mm以内，就能避免设备运行时的异常振动；机架整体的长宽尺寸控制在1200mm*600mm范围内，

　　整机高度不超过1400mm，普通民房的层高即可容纳，不需要额外加高作业空间，设备侧面预留了300mm以上的检修操作空间，日常更换筛网、检查锤片磨损情况时不需要完全拆解机架，打开侧面的检修盖板即可操作。设备上部的进料斗采用上宽下窄的截锥形设计，进料口的敞口尺寸足够容纳整根玉米棒、成捆的干秸秆段投入，不会出现物料卡滞在进料口的情况，进料斗下部直接连通粉碎腔，进料通道内设置了倾斜导料板，能让投入的物料自然滑向锤片作业区域，避免物料在进料通道内堆积搭桥。粉碎腔内部采用锤片回转式破碎结构，锤片通过销轴固定在回转转子上，转子运转时锤片在离心力作用下甩开，对进入腔体内的物料进行冲击、剪切、揉搓破碎，粉碎腔下半部分包裹弧形筛网，

　　达到粒径要求的物料会透过筛网孔落入下方的出料斜槽，顺着斜槽滑到设备外侧的接料容器内，未达到粒径的物料会继续在腔体内被锤片反复击打，直到粒径符合筛网孔径要求后排出。传动部分采用电机带轮直连的结构，电机安装在机架下部的可调安装座上，通过调整安装座的螺栓位置就能张紧三角带，日常维护时不需要拆解其他部件即可完成皮带更换；带轮外侧设置了全封闭的安全防护罩，避免运转时异物卷入传动部位，也能防止操作人员误触运转部件引发安全事故。设计过程中重点考虑了设备的动平衡校准需求，转子组件在建模时就做了质量对称布局，每个锤片安装位的重量差控制在5g以内，避免高速运转时出现过大的径向跳动，降低轴承座的负载，延长轴承的使用寿命；机架的焊接位置都做了加强筋处理，

　　尤其是粉碎腔、电机安装位的承载部位，增加了三角加强板抵消设备运转时的交变载荷，避免长期使用后机架出现焊缝开裂的问题。出料斜槽的倾斜角度设置为45度，能保证粉碎后的物料依靠自重顺利滑出，不会在斜槽内积料，斜槽末端的出料口距离地面高度设置为400mm，适配普通的编织袋、塑料接料桶的接料高度，不需要额外垫高接料容器。设备的所有外露转动部位都做了圆角处理，没有尖锐的突出棱角，避免操作人员上下料时被剐蹭；筛网采用快拆式压条固定，更换不同孔径的筛网时，只需要松开压条的两个紧固螺栓就能抽出旧筛网，插入新筛网后压紧即可，整个更换过程不需要借助专用工具，普通操作人员五分钟内即可完成，方便用户根据不同的物料粉碎需求快速切换筛网规格，比如粉碎谷物做饲料时用小孔径筛网，粉碎秸秆做堆肥原料时换大孔径筛网。
