废混凝土制砖生产设备三维结构设计

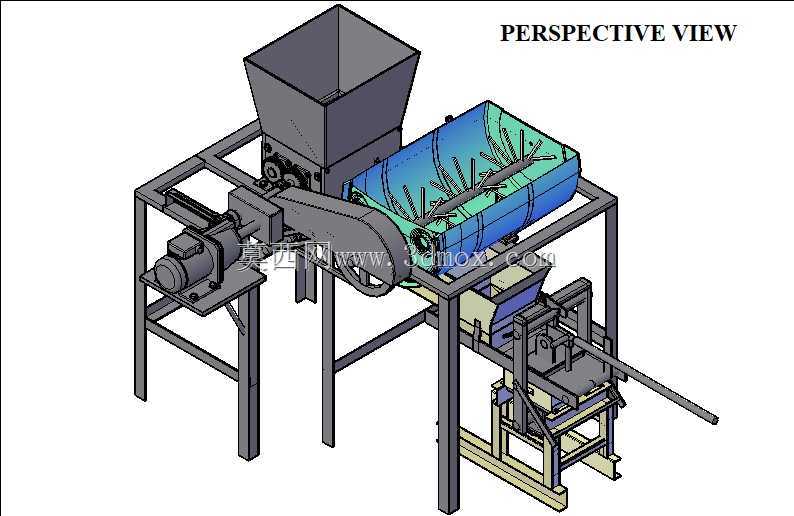

　　这套废混凝土制砖设备的三维结构设计，核心围绕建筑固废资源化处置的现场生产需求搭建，整套设备整合了原料破碎、物料搅拌、压制成型三个核心功能单元，可直接对接拆迁现场的废混凝土块来料，无需额外配置独立的破碎转运生产线，大幅缩减固废制砖的现场布置占地与物料中转损耗。从现场应用场景来看，这类设备主要服务于城中村拆迁、老旧小区改造、道路改扩建等产生大量废混凝土块的施工场景，可将粒径不超过300mm的废弃混凝土块就地加工为路面砖、护坡砖、墙体填充砌块等成品建材，省去废混凝土外运填埋的成本，同时减少天然砂石开采与建材长距离运输的碳排放，适配中小型固废资源化处置站点、临时制砖作业点的生产需求。

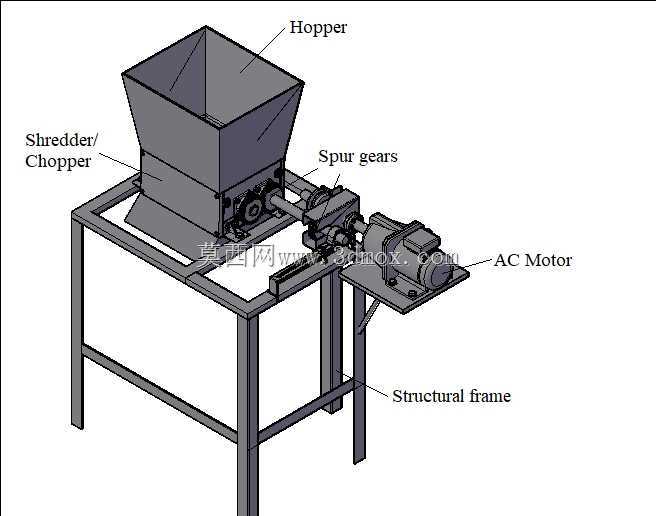

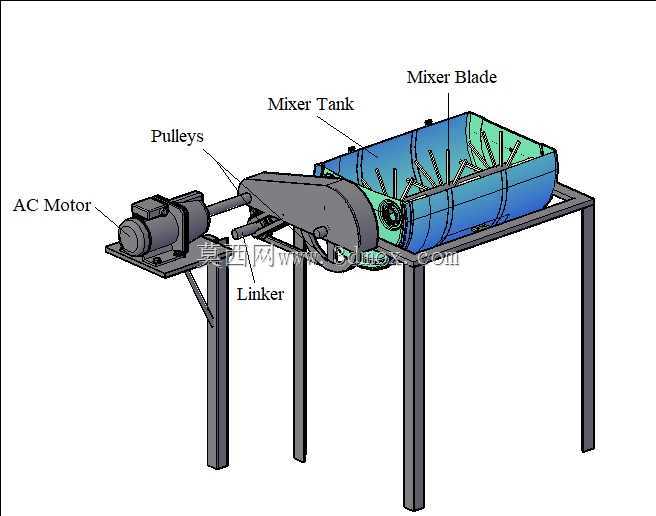

　　从结构设计逻辑来看，整套设备采用立式分层排布的框架式承载结构，最上层为破碎单元的进料端与动力输入段，进料口设置倾斜导料板，可直接适配装载机上料，导料板角度设置为32度，既避免物料堆积卡料，又能控制物料下落速度，减少对破碎腔内部衬板的直接冲击。破碎单元采用锤片式切碎结构，针对废混凝土中夹杂的少量钢筋、木质杂质做了避让设计，锤片与衬板的间隙可通过调节螺栓快速调整，可根据出料粒度需求切换间隙档位，破碎后的物料粒度控制在5mm以下，直接通过下方的导料溜槽进入搅拌单元。搅拌单元采用双卧轴强制搅拌结构，搅拌轴上的叶片呈螺旋交错排布，可在搅拌过程中推动物料向出料端缓慢移动，搅拌腔侧壁设置有雾化喷淋接口，可根据制砖配比需求接入水、固化剂等添加料，搅拌时长可通过出料口的启闭结构控制，保证废混凝土骨料与胶凝材料混合均匀度达到95%以上，满足制砖成型的物料性能要求。

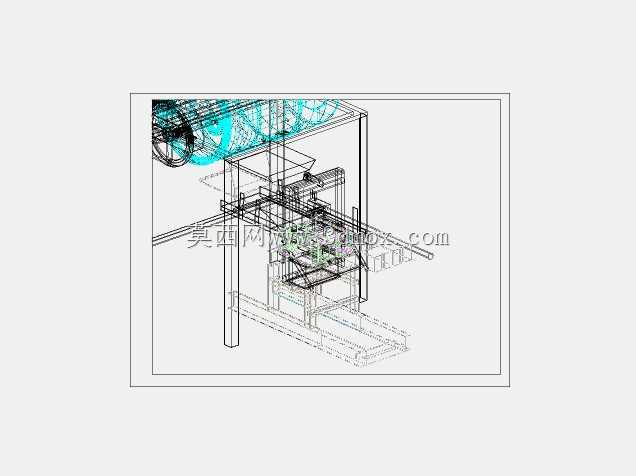

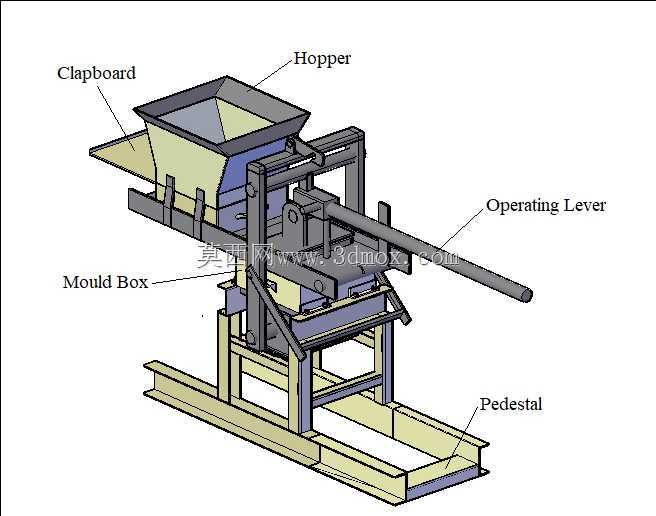

　　成型单元布置在整套设备的最下层，采用模压垂直施压结构，成型模腔可根据生产需求更换不同规格的模具，适配不同尺寸、不同花纹的砖型生产，施压结构采用导向柱配合压头的设计，四根导向柱对称布置在模腔四角，压头下行过程中平行度误差控制在0.2mm以内，避免压制成型过程中出现砖坯厚薄不均、缺角掉棱的问题。整套设备的安装边界充分考虑了现场作业的转运需求，底部框架预留有叉车孔位，可直接通过叉车完成整机组的短距离转场，设备总高度控制在4.2米以内，无需额外搭建过高的操作平台，操作人员站在地面即可完成进料观察、模具更换、设备检修等常规操作，设备侧面预留有爬梯与检修平台，可直达破碎单元、搅拌单元的易损件更换位置，日常维护时无需拆解主体框架即可完成锤片、搅拌叶片、密封件等易损件的更换作业。

　　从结构细节设计来看，三个功能单元之间的物料流转全部采用封闭式溜槽连接，避免生产过程中产生的粉尘外溢，溜槽上设置有观察口与快开检修门，出现卡料问题时可快速打开疏通；设备的动力传动部分全部布置在框架侧面，加装安全防护外壳，避免现场作业时人员误触造成安全事故；成型单元的出砖位置设置有导砖轨道，压制成型的砖坯可直接通过轨道推送至接砖托盘，减少人工搬砖的劳动强度。整套设备的结构设计充分考虑了废混凝土原料的复杂性，破碎腔内部衬板采用高耐磨合金材质，搅拌叶片表面堆焊耐磨层，可适应含砂石量较高的废混凝土原料的长期磨损，设备的各单元连接采用模块化螺栓连接，而非整体焊接结构，长途运输时可拆解为三个独立单元，到达作业现场后可在4小时内完成组装调试，快速投入生产。
