1兆瓦潮汐能涡轮发电装置结构设计

　　这套潮汐涡轮装置针对近岸浅海潮流能开发场景设计，适配潮差3-8米、平均流速1.2-2.5m/s的沿岸海域布设需求，核心功能是将往复流动的潮汐动能转化为可并网的电能，可作为海岛离网供电、近岸海洋监测基站供电、沿海养殖区辅助供电的核心发电单元，也可多机组阵列排布组成小型潮汐发电场，补充沿海区域清洁电力供给。

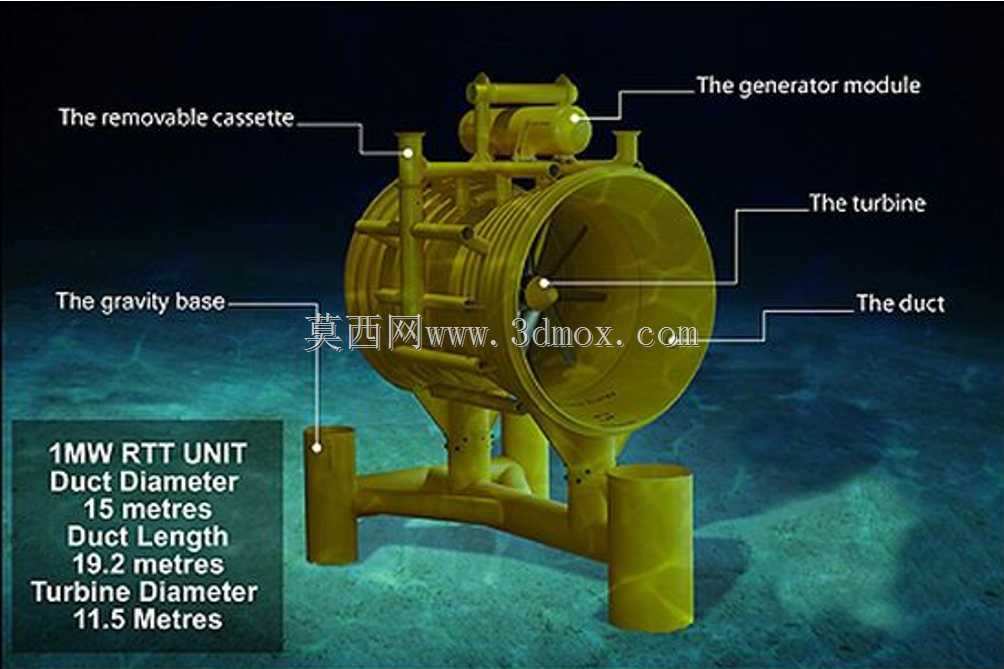

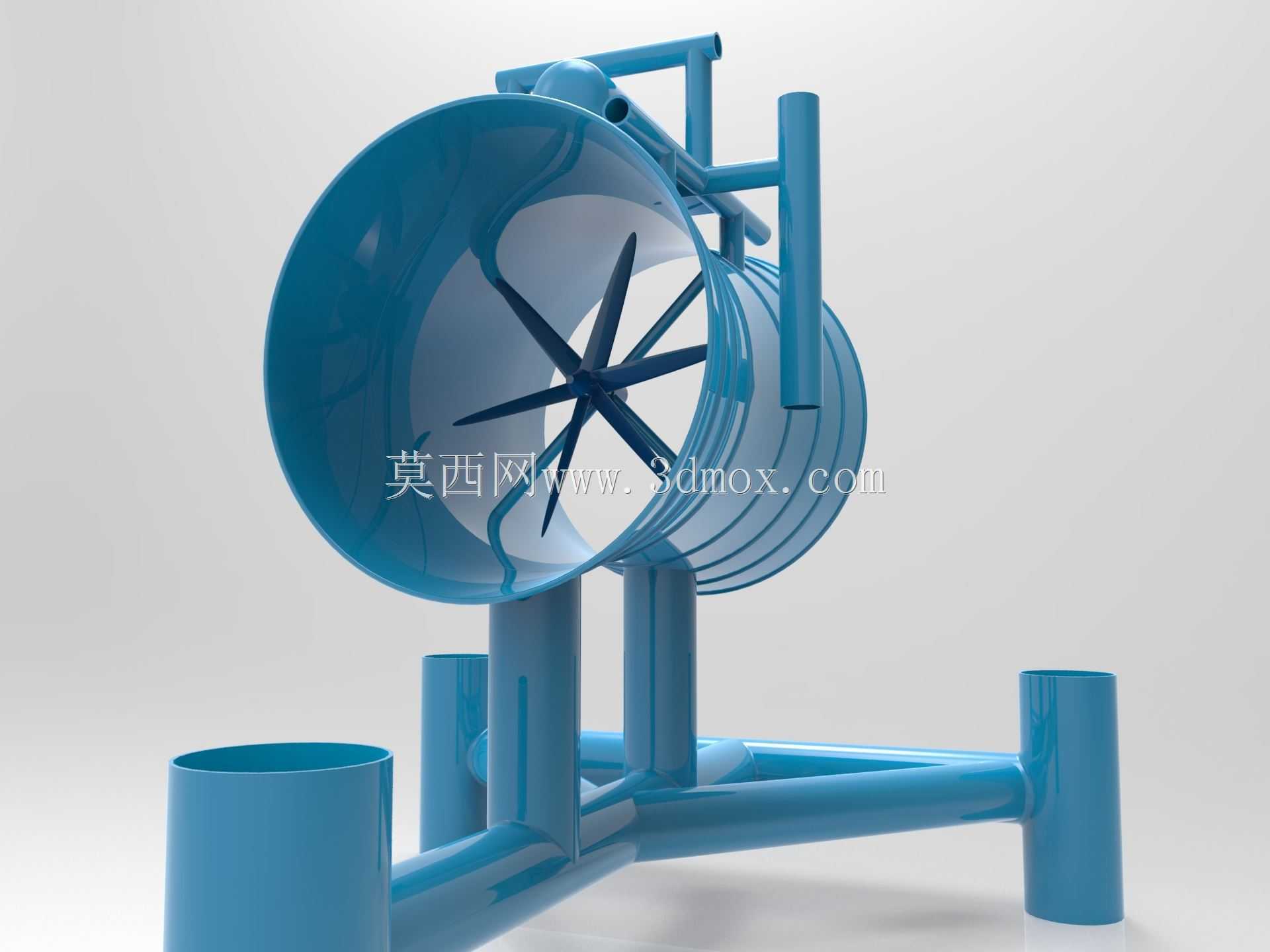

　　从结构设计逻辑来看，整套装置采用卧式轴流透平布局，区别于传统垂直轴潮汐机组，卧式结构能更好适配近岸潮流的双向流动特性，叶轮采用七叶大侧斜设计，叶片翼型经过水动力优化，在潮流正向、反向流动时都能保持较高的获能效率，同时降低叶片旋转过程中的空化风险，减少水下运行的振动与噪声，避免对近岸海洋生物活动造成过度干扰。叶轮外围设置的导流罩采用渐缩渐扩的流道结构，入口段收拢来流提升过流速度，出口段扩压降低尾流能量损失，相比无导流罩的裸叶轮方案，同等流速下发电效率可提升30%左右，同时导流罩也能起到防护作用，避免水中漂浮杂物、海洋生物直接撞击叶轮造成结构损坏。

　　支撑结构采用三立柱式桩架设计，三根圆柱形支撑桩沿导流罩周向均布，底部通过横向连接桁架形成稳定的三角支撑结构，桩体下端可直接打入海床岩层，也可搭配重力式基座坐底安装，适配不同底质的近岸海域安装条件。支撑桩的高度根据布设区域的最大潮差设计，确保在最低潮位时导流罩与叶轮仍完全浸没在水面以下，最高潮位时支撑结构顶部不露出水面影响通航。整套装置的安装边界预留了足够的操作空间，单机组横向安装宽度不超过6米，纵向长度不超过8米，桩架打入海床的深度根据地质条件调整为2-4米，单机组布设时与相邻机组的横向间距需保持在3倍叶轮直径以上，避免阵列排布时尾流干涉影响发电效率。

　　叶轮与内置的增速机构、发电单元直连，传动路径短，减少了水下传动环节的密封点与能量损耗，所有转动部件的密封结构采用双道机械密封搭配压力补偿设计，可适应0-20米水深的静水压力，防止海水渗入传动舱与电机舱造成部件腐蚀。装置的外部结构全部采用海洋工程级防腐涂层处理，与海水直接接触的金属部件预留了腐蚀余量，可满足15年以上的水下服役寿命要求，日常维护仅需定期清理导流罩入口的附着杂物，无需频繁起吊整机检修，大幅降低海上运维成本。

　　在实际工况适配方面，这套机组的启动流速设计为0.6m/s，当潮流流速达到1m/s时即可进入额定发电区间，当流速超过3m/s时，叶片角度调节机构会自动调整桨距，限制叶轮转速，避免过载损坏发电单元，适配近岸潮汐流速周期性变化的特点，在涨潮、落潮两个流向周期内都能稳定输出电力。相比陆上风电与光伏发电，潮汐能的能量输出更具可预测性，机组的出力波动更小，搭配相应的储能单元即可形成稳定的离网供电系统，解决偏远海岛、沿海离岸设施的供电难题，同时整套装置的水下布设方式不会占用岸线土地资源，对近岸景观与通航的影响极小，适合在潮差较大、潮流流速稳定的沿岸区域推广应用。
