生化危机主题T病毒试剂容器创意结构设计

　　本次设计的T病毒主题容器，核心定位为影视道具复刻与创意展示摆件，面向主题展陈、潮玩收藏、影视周边制作场景提供可落地的结构参考。从实际使用场景出发，这类容器既可以作为主题展馆的陈列展品，搭配灯光系统实现内部流体的动态展示效果，也可作为潮玩手办的配套收纳容器，或是密室逃脱场景中的剧情道具，因此在结构设计上兼顾了视觉还原度与实际使用的结构可靠性。

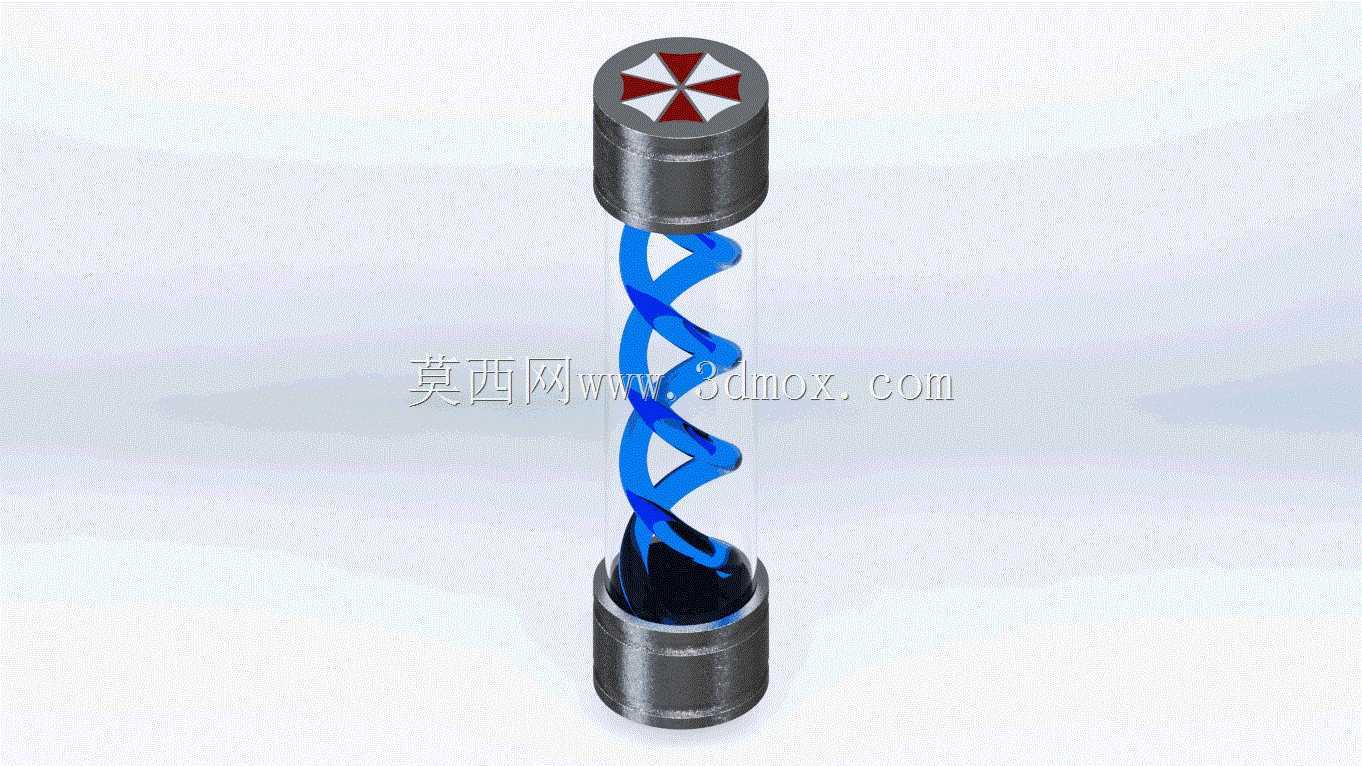

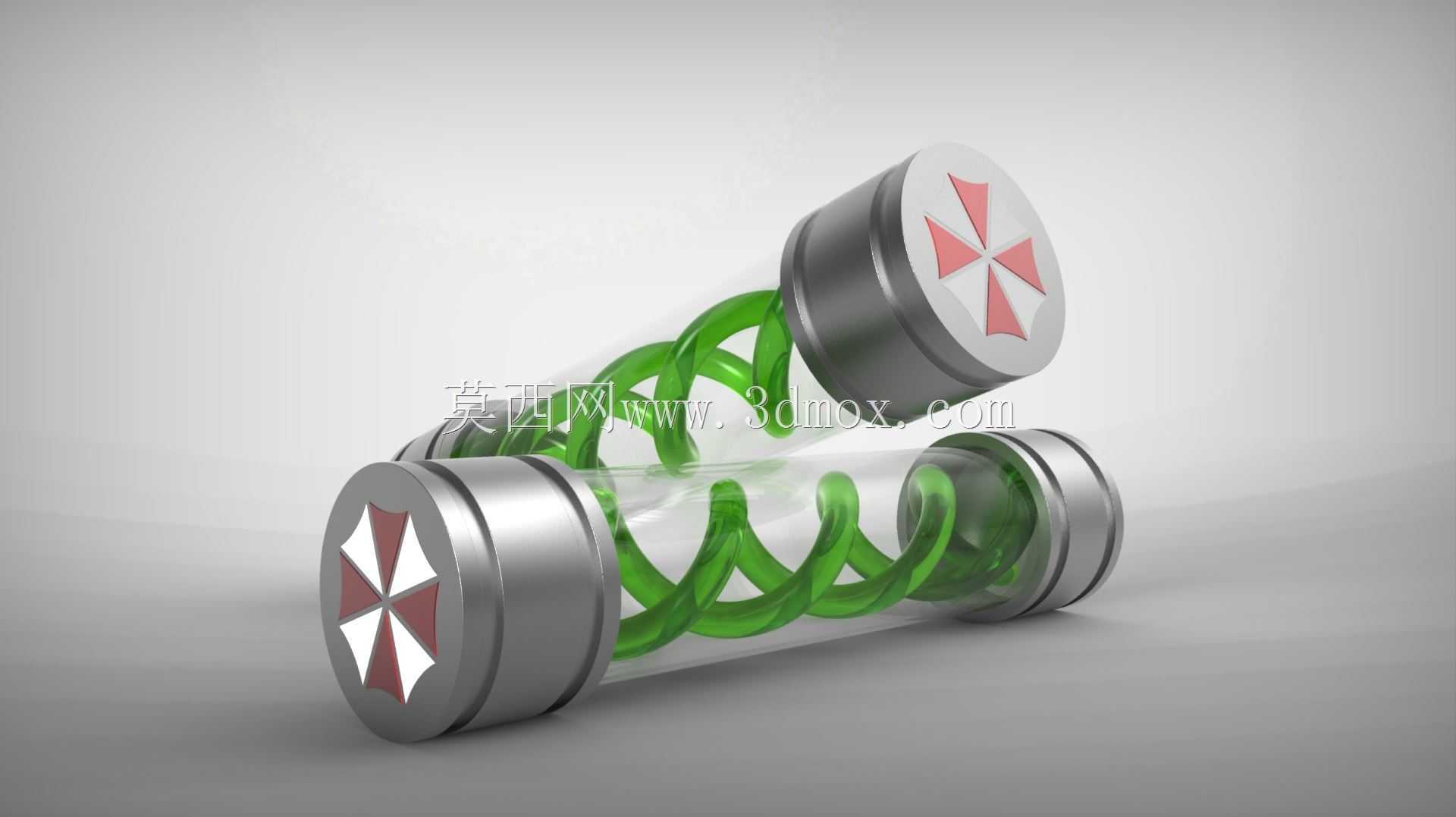

　　整体结构采用圆柱形透明管身搭配两端金属密封端盖的形式，管身选用高透材质模拟玻璃试剂管的视觉效果，内部设计螺旋状导流结构，当内部注入带荧光效果的流体时，可沿着螺旋槽形成类似病毒活性流动的视觉观感，还原影视设定中的病毒试剂视觉特征。端盖部分采用金属质感的圆柱结构，表面蚀刻保护伞标识，端盖与管身的配合采用过盈配合加密封胶圈的结构，既保证端盖安装后的同轴度，也能避免内部流体渗漏，满足静态展示与短距离移动搬运的密封需求。

　　设计过程中首先确定核心视觉比例，参考影视原作中的试剂管尺寸比例，将管身长度与直径的比例控制在4:1，单管长度控制在150mm，直径36mm，端盖厚度12mm，整体尺寸适配常规展示柜的层板间距，也方便手持拿取，符合道具使用的人机尺寸要求。端盖与管身的配合面设计1.5mm深度的定位止口，保证装配后端盖不会出现偏斜，端盖外边缘做0.5mm的圆角处理，避免尖锐边角造成划伤，符合展示道具的安全要求。

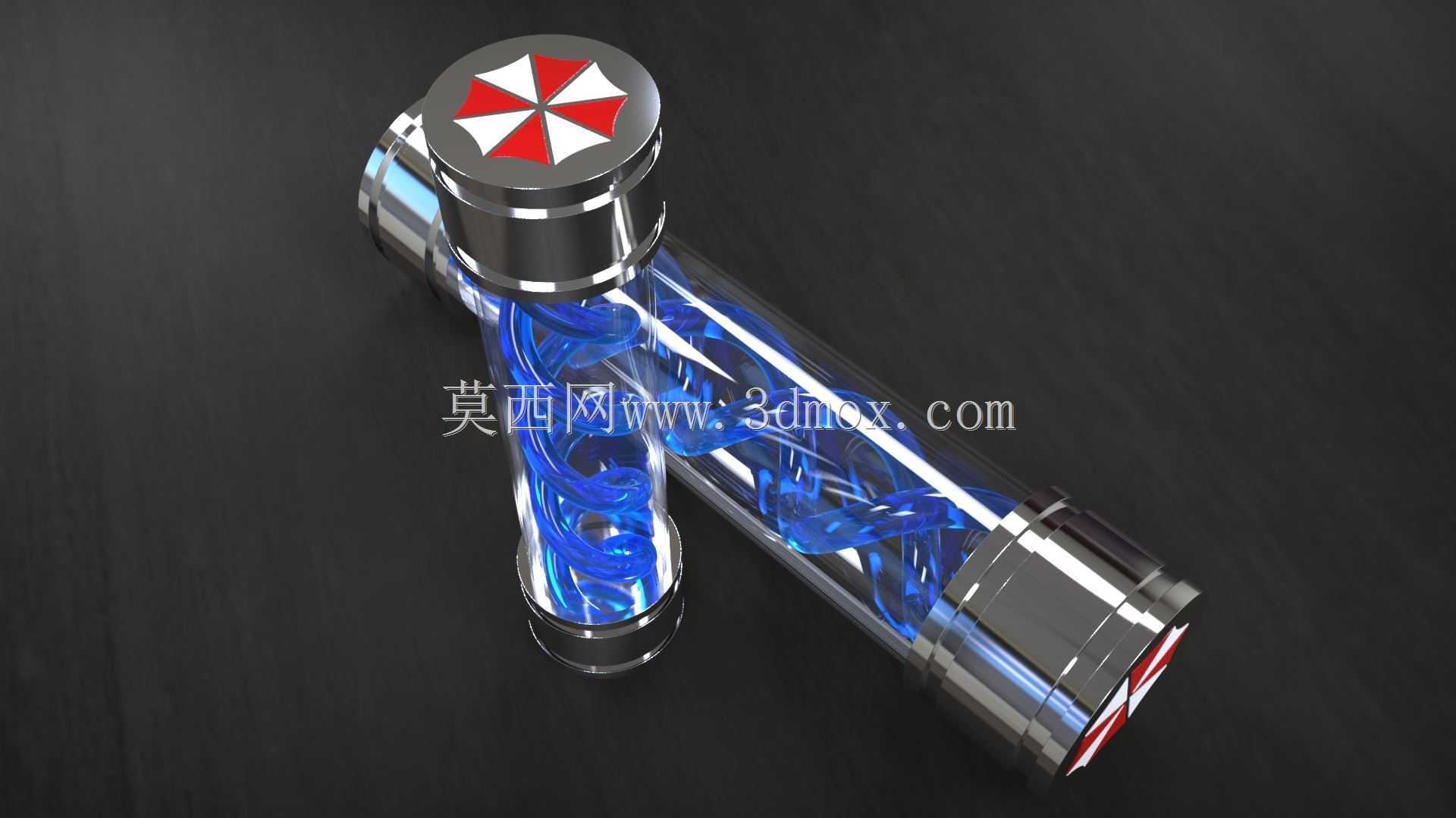

　　内部螺旋结构的设计是整个模型的核心细节，螺旋导程设置为20mm，螺旋叶片厚度1mm，与管身内壁采用一体化结构设计，避免后续装配出现的缝隙影响视觉效果，螺旋结构从管身一端延伸至距离另一端端盖10mm的位置，预留出流体注入的空间，同时保证流体晃动时可以沿着螺旋槽形成连续的流动轨迹，在灯光照射下呈现出类似生物组织流动的视觉效果。端盖表面的标识采用凹陷蚀刻的结构设计，深度0.3mm，既可以通过填色实现标识的清晰呈现，也不会因为凸起结构在搬运过程中出现磨损，保证长期展示的外观完整性。

　　从安装边界来看，单管容器直立放置时的底座接触面积为直径36mm的圆形，可稳定放置在水平台面上，若采用多管组合陈列的形式，管身之间可通过侧面的平面定位结构实现并排摆放，不会出现滚动移位的问题。管身壁厚设置为2mm，保证透明材质的结构强度，日常搬运过程中不会因为轻微磕碰出现开裂，端盖采用金属质感的材质设计，重量略大于管身，直立放置时重心靠下，进一步提升放置稳定性，避免轻微触碰就出现倾倒的问题。

　　在结构细节处理上，端盖与管身的配合位置设计了隐藏式的密封槽，可放置直径1mm的硅胶密封圈，当容器内部注入展示用流体时，拧紧端盖即可实现密封，即使倒置摆放也不会出现渗漏，满足不同展示角度的需求。管身的外表面做高光抛光处理，还原玻璃试剂管的通透质感，内部螺旋结构做半透明磨砂处理，与管身形成轻微的质感差异，增强内部结构的层次感，在光线照射下可以更清晰地呈现螺旋结构的形态，提升整体视觉表现力。

　　针对不同的使用场景，该结构也具备一定的拓展性，若作为发光展示道具，可在其中一个端盖内部预留纽扣电池与LED灯的安装空间，光线从端盖位置射入管身内部，经过螺旋结构的折射，可呈现出更具科技感的发光效果；若作为收纳容器使用，可将内部螺旋结构设计为可拆卸形式，取出后管身内部可收纳小型周边配件，拓展道具的实际使用功能。整个结构在建模过程中严格控制各部件的配合公差，所有配合面的公差控制在0.1mm以内，保证3D打印或者机加工制作时可以顺利装配，不需要后期大量打磨修正，降低道具制作的落地难度。
