深沟球滚动轴承三维结构设计

　　作为旋转机构里最基础也最核心的支撑元件，深沟球轴承的应用场景几乎覆盖了所有存在回转运动的工业设备，从小功率电机的输出端、机床主轴的支撑位，到输送线的辊筒轴、家用家电的电机转轴，甚至是健身器材、自行车轮组的转动部位，都能见到这类零件的身影。它的核心作用是承接轴系运转过程中的径向载荷，同时也可承受一定比例的双向轴向载荷，通过滚动体与滚道之间的滚动摩擦替代传统滑动摩擦，大幅降低轴系转动过程中的阻力损耗，减少配合面的磨损速率，保证轴系的回转精度维持在设计允许范围内。

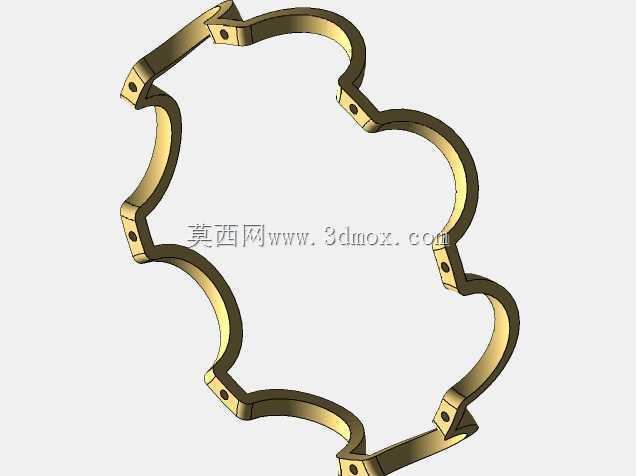

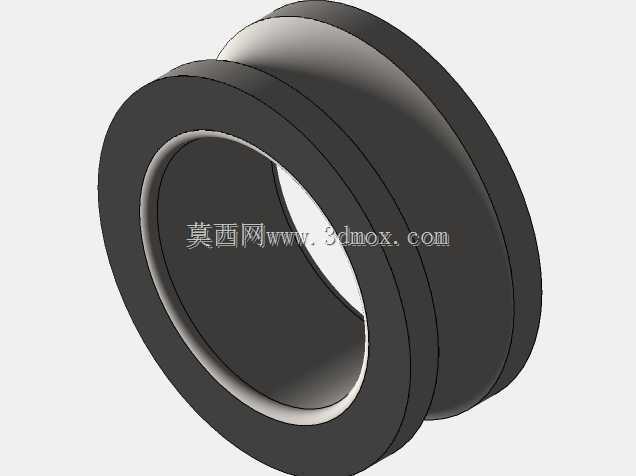

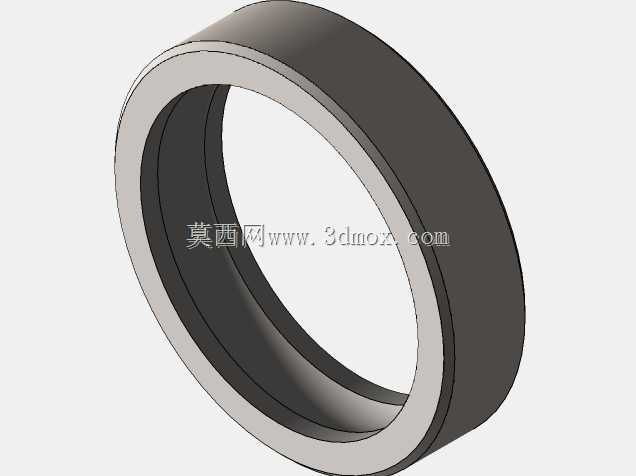

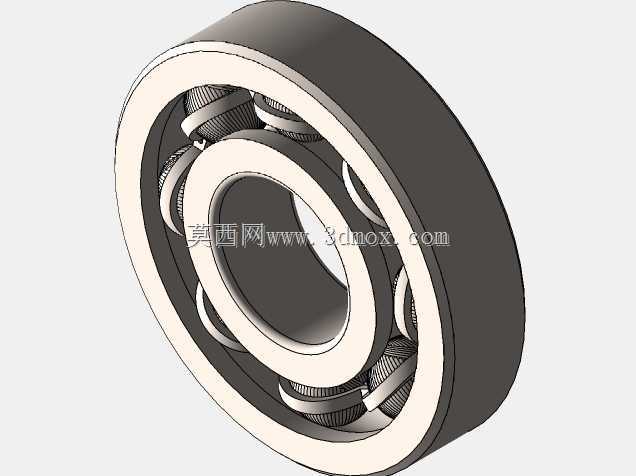

　　从结构设计逻辑来看，这套三维模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈通常与传动轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球与滚道之间形成稳定的点接触，同时预留合理的接触应力释放空间；外圈一般装配在轴承座、设备壳体的安装孔内，多为固定状态，内侧同样加工有与内圈参数匹配的弧形滚道，为钢球提供外侧滚动轨道。滚动体作为轴承内部承载载荷的核心元件，均匀排布在内外圈滚道之间，其直径、数量直接决定了轴承的额定动载荷与静载荷上限，设计过程中需要根据目标承载需求计算钢球的排布数量，保证相邻钢球之间留有足够间隙，避免运转过程中钢球之间发生碰撞摩擦。保持架的作用是将所有滚动体等间距分隔开，引导钢球在滚道内正常运转，避免钢球在载荷作用下扎堆挤向一侧，同时在轴承运转过程中对滚动体起到一定的引导与润滑储油作用，模型中采用的浪形冲压保持架结构，是中小尺寸深沟球轴承最常用的保持架形式，冲压成型的两片保持架通过铆钉铆合，将钢球包裹在兜孔内，装配工艺简单，高速运转下的动平衡表现优异。

　　在外形尺寸与安装边界的设计考量上，这类标准深沟球轴承的尺寸参数完全遵循通用轴承的尺寸系列标准，内径、外径、宽度三个核心安装尺寸与同型号标准件完全一致，可直接适配常规的轴承座安装孔与轴颈配合尺寸，不需要额外做安装位的定制修改。设计过程中需要严格控制内外圈的倒角尺寸，倒角角度与大小既要满足装配时的导向需求，避免安装过程中锐边划伤轴颈或轴承座孔的配合面，也要保证倒角不会过大占用密封圈或挡圈的安装空间。滚道的加工精度在三维建模阶段就需要做细节还原，滚道的表面粗糙度、圆度、滚道对端面的平行度等形位公差，都会直接影响轴承成品的运转噪音、旋转精度与使用寿命，建模时滚道与钢球的配合间隙需要控制在合理范围内，间隙过大会导致轴系回转精度下降、运转时产生径向窜动，间隙过小则会增大运转摩擦阻力，导致轴承温升过快，提前出现疲劳点蚀失效。

　　从实际选型适配的角度来说，这类轴承的密封结构、防尘盖结构可根据应用场景做灵活调整，在粉尘较多的工况下可加装双侧铁质防尘盖，阻挡外界粉尘进入滚道内部；在有润滑脂密封需求的工况下可加装橡胶接触式密封圈，防止内部润滑脂泄漏，同时阻挡外界水汽、杂质进入轴承内部。三维模型完整还原了各零件之间的装配关系，可直接用于设备装配阶段的干涉检查，验证轴承安装位与周边轴肩、轴承座挡边、密封件的配合间隙是否合理，也可用于教学演示环节，直观展示深沟球轴承的内部结构与运转原理，帮助刚接触机械设计的从业者理解滚动轴承的工作逻辑。在做轴系设计时，这类轴承的安装定位通常依靠轴肩与轴承座孔的挡边实现，建模时需要注意内圈的定位轴肩高度不能超过内圈的拆卸高度，否则后续维修时无法使用拉马拆卸轴承，外圈的挡边高度也需要匹配外圈的拆卸尺寸，避免出现装配后无法拆卸的问题。同时轴承的轴向固定方式需要根据轴系的受力情况选择，承受较大轴向载荷的场景下可搭配轴用弹性挡圈、轴承端盖做轴向锁紧，轻载场景下可直接依靠过盈配合实现轴向定位。
