GEK下吸式气化炉工业设备结构设计

　　在分布式生物质能源供给场景中，下吸式气化炉是适配农林废弃物、木质碎料等低值生物质原料热解气化的核心反应设备，这类设备常被部署在偏远乡村离网供电、小型木材加工厂余热利用、农林废弃物资源化处理站点，可将分散的生物质原料转化为可燃烧的合成气，直接对接小型发电机组、民用炊事灶具或者工业低温烘干热源，相比上吸式气化结构，下吸式结构的热解层、氧化层、还原层沿竖直方向自上而下排布，产出的合成气需经过高温氧化层区域，能有效裂解气中携带的焦油组分，大幅降低后续输气管路、用气终端的焦油堵塞风险，适配中小规模连续供气的使用需求。

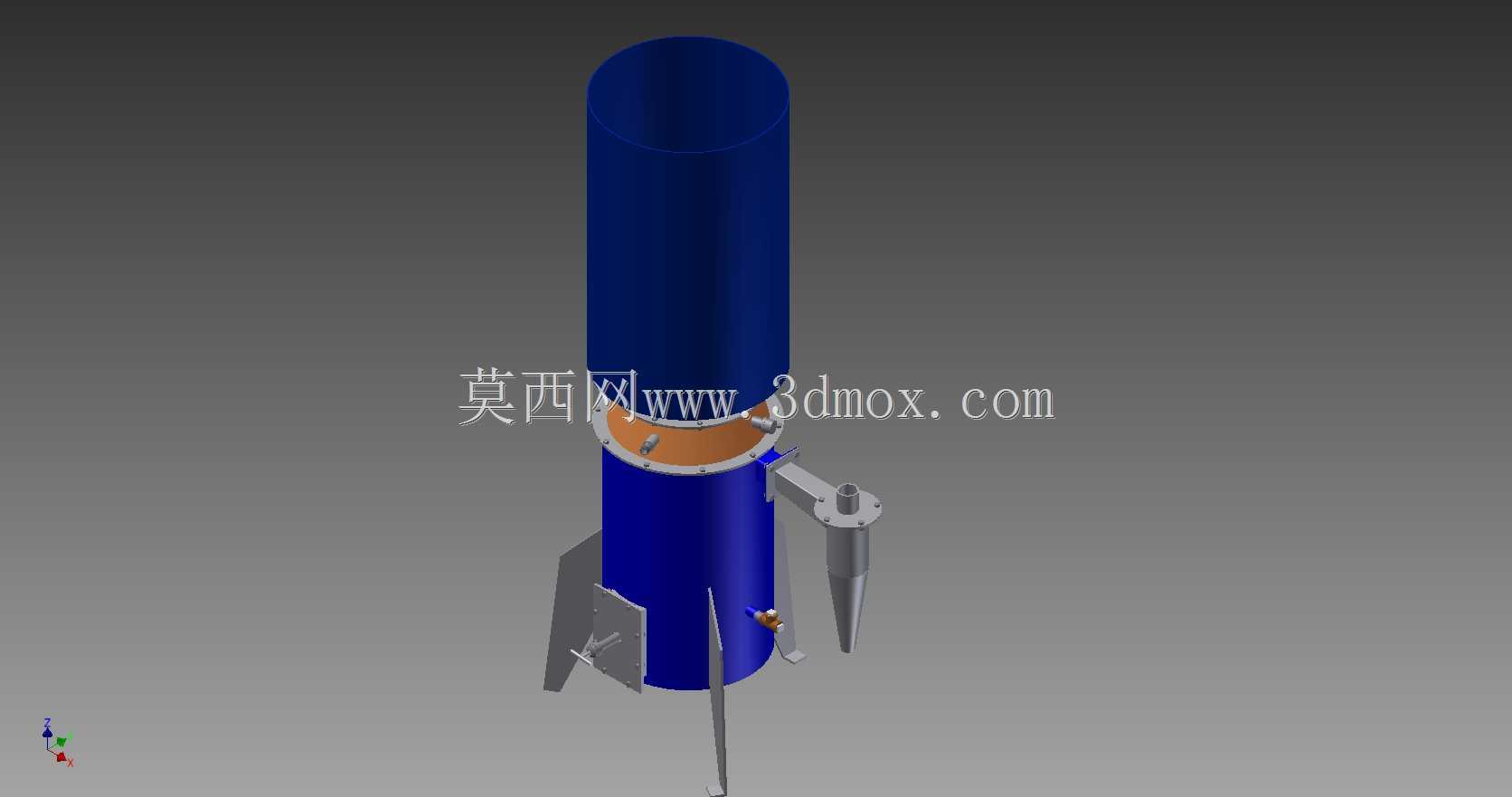

　　从结构设计逻辑来看，该气化炉主体采用立式圆柱筒体作为核心反应腔，圆柱构型的优势在于圆周方向受热均匀，内部料层可依靠重力自然下移，无需额外设置拨料机构即可实现原料的连续进给，减少运动部件带来的密封故障点。筒体上部为敞口进料段，可适配间歇式人工投料或者小型螺旋输送机连续进料，进料段下方预留足够的储料空间，可容纳单次投料后数小时的反应原料量，降低操作人员的投料频次。筒体中部设置法兰连接结构，将上下两段筒体拆分，既方便加工阶段的筒体内部焊缝处理、耐火层涂覆作业，也便于后期运维时拆开检查内部炉排损耗、结焦情况，法兰位置对应氧化层区域，工作时该区域温度可达1000摄氏度以上，法兰连接面采用耐高温密封垫片，搭配周向均匀布置的紧固件，避免高温烟气泄漏。

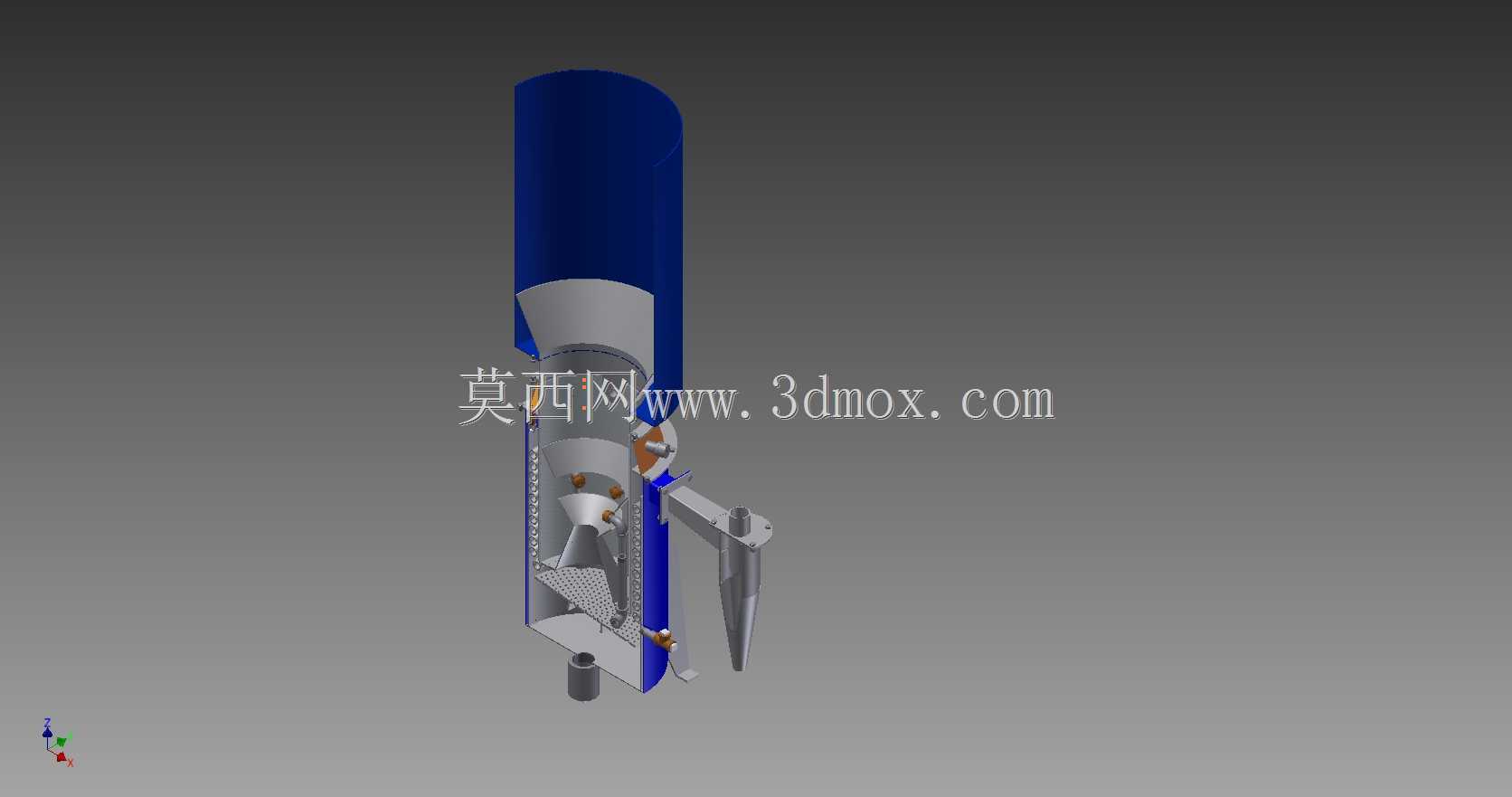

　　筒体下部侧面设置倾斜布置的炉排支撑结构与清灰口，炉排采用倾斜固定结构，可承托上部原料料层，同时让反应后的灰分沿倾斜面滑落至下部灰仓，无需设置活动炉排即可实现灰分的初步分离，灰仓位置设置可快速开合的密封门，定期停机清理积灰即可满足运维需求。筒体侧部外接旋风分离结构，该结构通过切向接口与筒体上部的出气段连通，气化产出的合成气以切向方向进入旋风分离器筒体，依靠离心力将气中携带的未完全反应炭粒、大颗粒灰渣分离出来，分离后的粗颗粒沿旋风分离器锥段滑落，可通过下部的回流口送回炉内反应层继续参与反应，减少原料的不完全燃烧损耗，提升整体碳转化率。

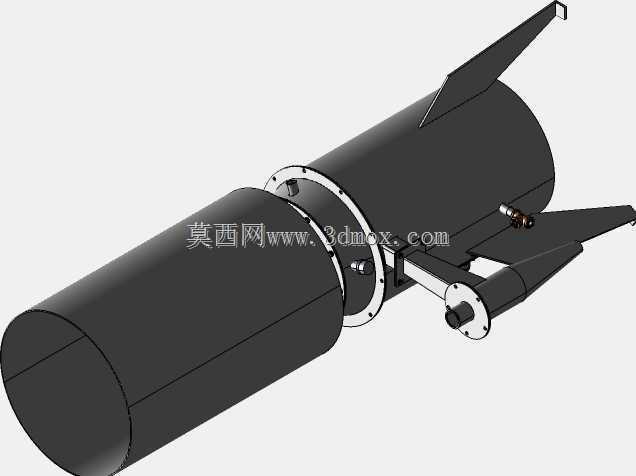

　　从安装边界与尺寸适配角度，该立式气化炉整体为竖直长筒构型，安装时需保证筒体垂直度偏差不超过千分之三，避免内部料层偏移导致局部偏烧、结焦。设备底部设置三个均匀分布的支撑脚，可直接固定在混凝土硬化基础上，基础平面需做水平找平处理，支撑脚位置预留调节垫片安装空间，方便安装阶段调整筒体垂直度。设备外接的进料口、出气口、清灰口均预留标准法兰接口，可直接对接同管径的外部管路，安装时需在出气口之后的管段预留温度、压力检测点安装位置，方便运行阶段实时监测气化气参数。旋风分离器作为侧挂部件，其安装位置需保证下部回流管的倾斜角度大于45度，避免分离出的炭粒在管路内堆积堵塞，回流管上可设置锁气卸灰阀，在保证炭粒回流的同时避免管路漏气影响炉内负压环境。

　　在功能实现层面，该下吸式气化炉的进风结构布置在筒体中部氧化层位置，采用周向均匀布置的多个进风口，让空气均匀进入氧化层区域，保证整个截面的氧化反应均匀进行，避免局部进风不足导致的原料反应不完全。进风口外接风室与送风管路，可通过调节送风阀门开度控制进风量，匹配不同原料、不同产气负荷下的氧气供给需求，让炉内各反应层保持在合适的温度区间，既保证还原层的还原反应效率，也避免温度过高导致的炉体材料过热损耗。炉体外部可根据使用场景需求选择是否包裹保温层，若部署在室外低温环境，保温层可减少炉体散热损失，提升气化效率，若部署在室内通风良好的车间，也可裸露金属筒体，依靠自然散热降低表面温度，避免操作人员误触烫伤。
