三通法兰连接旋转式气锁阀结构设计

　　在粉体加工、气力输送、粮食仓储、化工散料处理的生产链路里，气锁阀是承担上下腔室压力隔离、同时连续定量卸料的核心部件，这款三通结构的旋转式气锁，就是针对垂直串接工艺段同时需要侧向支路补料或者旁路出料的场景设计的，区别于常规两通旋转阀的直通结构，三个法兰接口分别对应上部进料、下部出料、侧向支路的工艺需求，能在不额外加装三通管件的前提下完成管路集成，减少现场焊接法兰的工作量，也降低了多管件拼接带来的泄漏点风险。

　　从结构设计逻辑来看，这款气锁的核心是内置的带多格腔室的旋转阀芯，阀芯通过端盖处伸出的轴端连接外部驱动源，运转过程中阀芯格腔转到上部接口时承接上方料仓落下的散状物料，随着阀芯旋转到下部接口时依靠重力将物料卸出，转到侧向接口位置时可根据工艺需求完成侧向的物料输送或者气压平衡，整个旋转过程中阀芯和阀体内壁始终保持极小的配合间隙，能有效阻隔上下腔室的气压串通，避免气力输送系统的风压泄漏导致输送效率下降，也能防止粉尘从设备缝隙溢出满足车间环保要求。

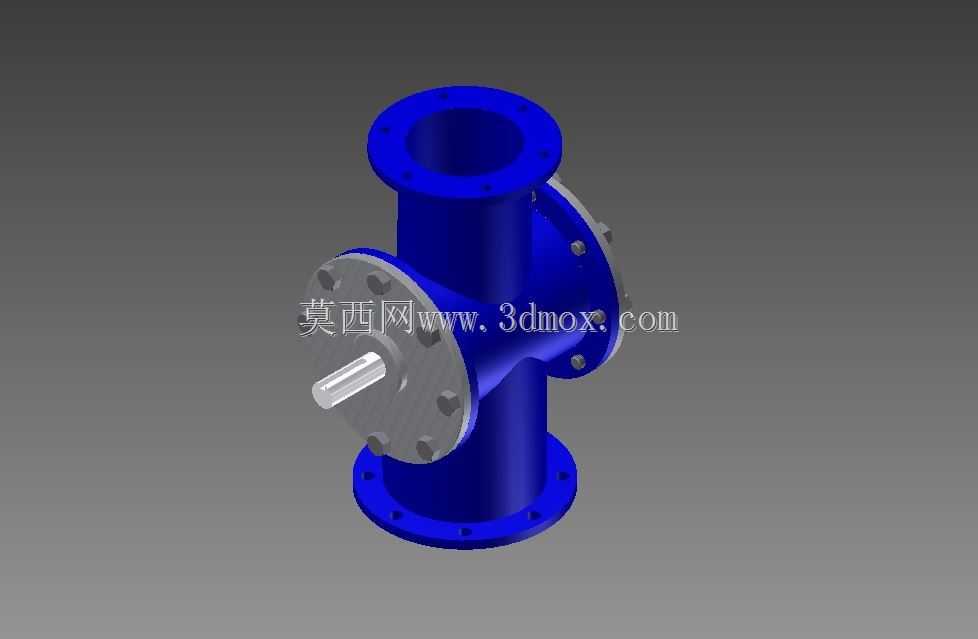

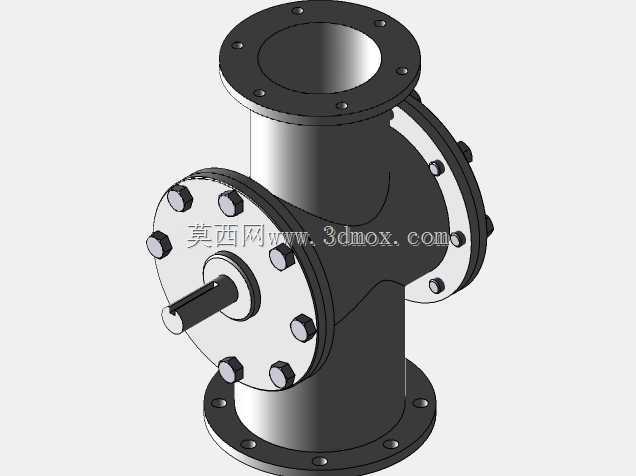

　　外形与安装边界上，三个接口全部采用PN10标准凸面法兰结构，法兰螺栓孔均匀分布，适配常规工业管路的法兰配对安装，不需要定制特殊转接件；阀体整体采用等径流道设计，三个接口的通径保持一致，避免物料在变径位置出现架桥堵料的问题；端盖部分采用螺栓把合的可拆卸结构，方便后期检修时拆开端盖清理阀芯残留的物料，也能快速更换磨损的密封件；伸出端的轴径做了标准化设计，可直接匹配市面常规的减速电机输出轴套，不需要额外定制传动连接部件，安装时只要保证三个法兰面和对接管路的法兰面平行，密封垫片放置到位后对角拧紧螺栓即可，设备的整体安装高度比两通阀加外接三通的组合结构低15%左右，能有效节省车间竖向的安装空间，适合层高受限的旧厂房工艺改造场景。

　　功能特性层面，这款旋转气锁的阀芯和阀体配合间隙控制在0.1到0.15毫米之间，针对普通粉料的锁气效率能达到95%以上，既不会因为间隙过大导致风压泄漏，也不会因为间隙过小出现阀芯受热膨胀卡涩的问题；侧向接口的位置经过角度优化，当阀芯转到侧向位置时格腔的开口完全对准侧向法兰，不会出现物料卡滞在法兰和阀体接缝位置的情况；阀体的壁厚按照1.0兆帕的承压标准设计，能满足常规低压气力输送系统的压力工况，端盖和阀体的结合面开有密封槽，加装橡胶密封条后能避免粉尘从端盖缝隙溢出，轴伸位置预留了填料密封的安装空间，可根据输送物料的特性选择盘根密封或者气封结构，输送有磨琢性的物料时可以在阀芯表面堆焊耐磨层，延长设备的使用寿命。

　　实际选型应用时，这款三通旋转气锁特别适合粮食加工行业的小麦、玉米输送工艺，可在垂直提升管路中通过侧向接口完成杂质的旁路排出，也适合化工行业的粉料配料系统，在主输送管路中通过侧向接口完成微量添加剂的在线添加，不需要额外设置独立的加料设备；设计建模过程中对所有法兰的螺栓孔位置、阀芯的旋转间隙、轴的同轴度都做了参数化关联，调整通径参数时整个模型的所有关联尺寸能同步更新，可快速衍生出不同通径规格的系列化产品模型，减少重复建模的工作量；模型中也预留了驱动端的安装支架位置，可根据现场安装需求选择直连减速电机或者链轮链条传动的结构，适配不同的安装空间和传动比需求。
