多孔异形层叠式机械连接支架结构

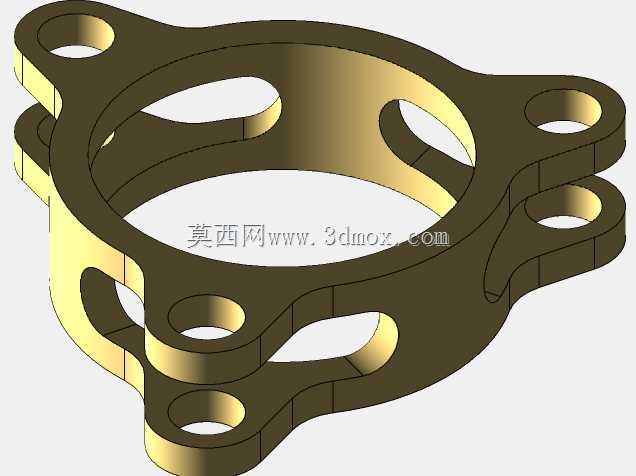

　　这套异形多孔连接支座的结构方案，最初是在处理紧凑型传动单元周边安装空间受限的问题时逐步梳理出来的。现场的安装腔并不是规则的矩形平面，周边要避让传动轴外伸段、线束走向以及相邻壳体的加强筋，常规圆形法兰盘放进去之后，要么螺栓孔位和内部筋条发生干涉，要么支座外缘顶到旁边的传感器支架，反复调整二维图始终没法同时满足固定强度和装配间隙要求。建模时没有先画标准法兰轮廓，而是先把周边被连接件的配合圆柱面、螺栓分布位置和需要留出的操作空间全部作为参照几何固定下来，再沿着这些边界反推支座的外形。主体承载环采用双层叠合的板状结构，两层之间保留均匀的实体连接段，既不是整块厚板切削那样浪费材料，也没有做成单薄的单层平板；

　　中间开设的大尺寸镂空区域刚好让配套的回转件从中穿过，周边几处异形开孔则兼顾减重和观察内部装配对位的作用。外伸的四个耳板方向并不是均匀90度分布，而是顺着相邻设备的空位斜向延伸，每个耳板端部加工出贯通的螺栓孔，孔位周边做了局部加厚凸台，避免锁紧时板面出现压陷变形。从实际装配逻辑看，这类支座常用来在小型动力输出端、管路转接位置或者轻型工装台面上承担过渡连接作用：一侧通过中心环抱住待固定的筒状部件，另一侧依靠耳板螺栓把载荷分散到安装基板上。层叠结构在受力时能形成类似双层腹板的抗扭效果，设备运行产生的微振动不会让单层薄板轻易发生翘曲；耳板和主体环之间采用大圆角过渡，没有尖锐的应力集中转角，即便承受偏载，力流也能沿着环壁顺畅传递到各个固定点。

　　外形尺寸的控制完全围绕安装边界展开，中心环内径按照被配合件的外径预留合理配合间隙，耳板外伸长度只需要保证螺栓套筒能够伸入操作即可，没有多余外凸结构；整体厚度方向叠合后占据的轴向空间很小，适合两侧都有部件排布的狭窄夹层位置。建模过程中每一处开孔都同步考虑了加工可达性，耳板上的孔采用直壁贯通形式，普通钻削即可完成，不需要特殊角度刀具；主体轮廓的异形曲线全部保持连续相切，后续如果采用板材切割后叠焊，或者直接整体铣削成型，都能顺畅走刀。镂空区域的边缘同样保留了足够宽度的承载边，不会因为开孔过大削弱环体刚性，在保证支座能够承受径向限位和轴向压紧力的前提下，把不必要的实体材料尽可能去除，整体重量相比同外径实心法兰有明显下降。

　　对于需要频繁拆装维护的工位，这种多耳板分散固定的形式还能降低单颗螺栓的受力负荷，松开个别紧固件时支座仍有其余连接点维持定位，不会瞬间脱落。结构上没有复杂的倒扣和特殊曲面，三维校核时可以直接把配套轴件、螺栓、周边壳体调入装配环境，逐一检查转动行程内的间隙，确认工具操作空间是否充足，也能基于该模型快速导出工程图用于小批量加工。
