马索尼兰35系列气动执行器结构设计

　　在流程工业的流体控制回路里，阀门驱动部件的可靠性直接决定整条管线的运行稳定性，马索尼兰35系列执行器作为直行程驱动单元，主要适配单座调节阀、套筒阀等需要直线推力输出的控制阀场景，在化工精馏塔进料调节、电厂给水流量控制、油气长输管线压力截断等工况中都有广泛应用。这类执行器的核心作用是接收控制系统的气压信号，将气压能转化为阀杆的直线位移，带动阀芯完成开度调整，从而实现对管路内介质压力、流量、液位参数的精准调控。

　　从结构设计逻辑来看，该系列执行器采用薄膜式驱动结构，上部为气室组件，内置波纹状橡胶薄膜，将气室分隔为上下两个腔室，当控制气压输入上腔时，薄膜克服下部弹簧的预紧力向下推动推杆，输出向下的推力；当气压降低时，弹簧复位带动推杆向上回位，这种结构的优势在于推力输出线性度好，行程范围内的推力波动小，适合对调节精度要求较高的连续控制场景。设计过程中需要重点匹配弹簧的刚度系数，既要保证全行程范围内的推力足够克服阀芯受到的介质不平衡力，也要避免刚度过大导致的控制迟滞，同时薄膜的有效作用面积经过精确计算，在标准0.02-0.1MPa控制信号下就能输出额定行程对应的推力，无需额外增设气动放大器就能满足大部分常规工况的响应速度要求。

　　外形尺寸与安装边界方面，该系列执行器采用立式同轴布局，上部气室为圆柱形结构，下部弹簧罩为带加强筋的冲压壳体，整体重心与阀杆轴线重合，安装时直接通过支架与阀门的上法兰对接，推杆下端通过螺纹连接件与阀杆刚性连接，同轴度公差控制在0.1mm以内，避免运行过程中出现侧向力导致阀杆磨损、填料泄漏。安装孔位采用通用的NAMUR标准接口设计，可直接适配市面上主流的调节阀支架，无需额外加工转接板，侧部预留的气源接口、定位器安装位都符合行业通用安装尺寸，现场改造替换时不需要重新配管、重新设计安装支架，能够大幅缩短现场施工的停机时间。

　　实际选型应用中，需要根据阀门的额定行程、所需最大推力、现场气源压力范围来匹配对应规格的执行器，35系列的行程覆盖范围从十几毫米到上百毫米不等，不同规格的薄膜有效面积、弹簧刚度都做了对应调整，大规格型号可适配大口径、高压差的调节阀，小规格型号则适合小口径、低压差的精确调节场景。结构设计上充分考虑了现场维护的便利性，上下气室采用卡箍式连接，更换薄膜、弹簧等易损件时不需要将整个执行器从阀门上拆下，只需要松开卡箍就能打开上盖完成内部零件更换，下部弹簧罩设置了行程指示刻度，现场巡检人员可以直接通过刻度位置直观判断阀门的实时开度，不需要额外加装开度指示装置。

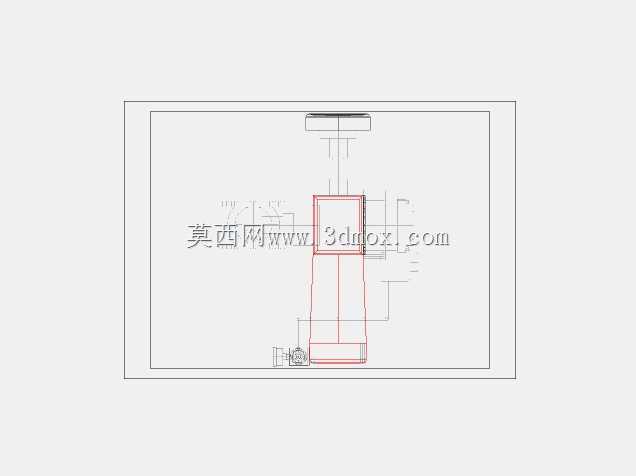

　　从三维建模的角度来看，该执行器的建模需要重点保证各运动部件的同轴度，薄膜的建模要考虑工作状态下的变形量，避免运动仿真时出现干涉，弹簧的建模要准确还原有效圈数、节距、两端并紧磨平的结构，保证装配时弹簧与上下弹簧座的贴合度符合实际装配要求，外部连接接口的尺寸公差需要严格按照行业标准设定，确保模型导出的工程图能够直接用于安装支架的加工、现场安装尺寸的核对。推杆的密封结构采用多层O型圈加导向套的设计，建模时需要还原导向套的长度、密封槽的尺寸，保证运动过程中推杆的径向间隙控制在合理范围，既不会因为间隙过大导致漏气，也不会因为间隙过小出现卡涩。
