卫生级无菌单座阀流体控制结构设计

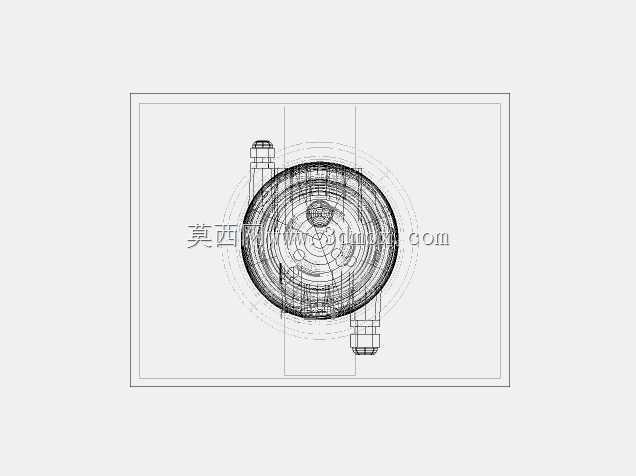

　　在食品饮料、生物制药、洁净流体输送的管路系统中，无菌单座阀是承担介质通断、流向切换、无滞留输送的核心控制元件，这类阀门的设计核心始终围绕无卫生死角、密封可靠、拆装便捷、流道顺畅几个核心工程需求展开，和普通工业阀门的设计逻辑存在本质区别。从结构布局来看，这款单座阀采用同轴式对称结构，阀体流道为直通式设计，介质流经阀腔时无突变扩径或缩径结构，能最大程度降低流阻，避免介质在阀腔内滞留形成卫生死角，完全符合洁净管路系统的CIP/SIP清洗要求，不需要额外拆卸阀体就能完成在位清洗与灭菌，适配食品、制药行业频繁换产、定期灭菌的生产工况。阀座采用单密封面结构设计，密封副选用符合卫生级要求的弹性材质，密封面与阀瓣的配合面做了圆弧过渡处理，

　　既保证关闭状态下的零泄漏，又避免密封面处出现介质积存的缝隙，阀瓣的启闭行程经过精准核算，全开状态下阀瓣完全退入阀腔上部的避让空间，不会伸入流道干扰介质流动，也不会因为长期受介质冲刷导致密封面过早磨损。从安装边界来看，这款阀门的端部连接采用标准卫生级卡箍接口，接口尺寸符合行业通用管路标准，阀体的整体外径、高度尺寸都做了紧凑化设计，相邻管路安装时不需要预留过大的操作空间，阀体上部的执行器安装接口采用标准化连接尺寸，可适配手动操作机构、气动执行机构或电动执行机构，能根据不同的自动化控制需求灵活更换驱动方式，不需要对阀体本身做二次加工。在结构细节设计上，阀杆与阀体之间的密封采用多级无菌密封结构，密封件之间预留了清洗通道，

　　灭菌时蒸汽可以到达密封副的所有接触面，不会出现灭菌盲区，阀杆的导向段采用自润滑耐磨材质，既保证阀瓣启闭时的同轴度，避免阀瓣偏磨导致密封失效，又不需要额外添加润滑油，杜绝润滑油污染输送介质的风险。阀体的所有外表面都做了圆弧过渡处理，没有尖锐棱角或凹陷结构，外部清洗时不会积存污水或灰尘，符合洁净生产区域的设备卫生要求。从实际应用场景来看，这类无菌单座阀常被用在乳品生产线的物料管路切换、制药纯化水系统的支路通断、饮料灌装线的进料控制、生物发酵系统的物料输送环节，在这些工况中，阀门不仅要满足频繁启闭的使用寿命要求，还要保证每次清洗灭菌后无残留介质，不会对下一批次的物料造成交叉污染。设计过程中，针对阀瓣的受力做了专项仿真核算，

　　当管路存在反向压力时，阀瓣的密封面能始终保持均匀的压紧力，不会因为压力波动出现密封失效，阀腔内部的所有转角都采用不小于3mm的圆角过渡，完全避免直角缝隙带来的卫生隐患，同时流道的内壁粗糙度控制在卫生级要求的范围内，减少介质挂壁的可能。在安装维护层面，这款阀门的整体拆装不需要专用工具，松开卡箍就能将阀体内腔完全暴露，更换密封件或检查阀瓣状态时不需要将整个阀体从管路上拆下，能大幅缩短生产现场的维护停机时间，阀门的所有外露零部件都采用耐腐蚀材质，能长期耐受清洗过程中的酸碱清洗剂、高温蒸汽的腐蚀，不会出现锈蚀或材质脱落污染介质的问题。从流道特性来看，直通式的结构让阀门的流阻系数远低于角式阀或隔膜阀，在大流量输送工况下能降低管路的泵送能耗，同时阀瓣的启闭行程较短，配合气动执行器可以实现快速通断，满足灌装、配料等环节的快速响应要求。
