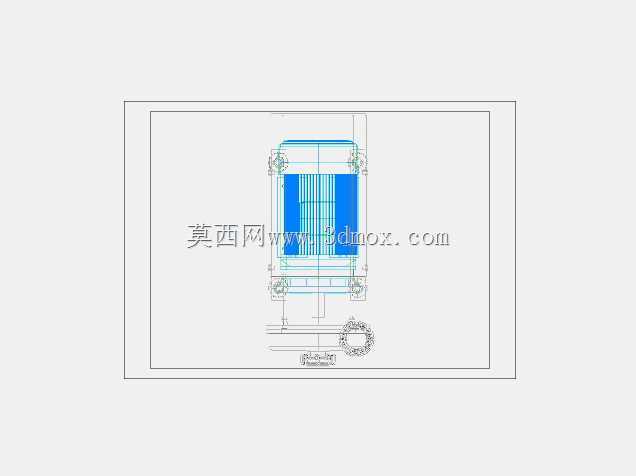

KS系列离心泵结构三维设计图纸

　　在工业流体输送场景中，离心泵是应用覆盖范围极广的通用流体设备，从市政给排水管网、化工介质输送、暖通循环水系统到农业灌溉渠系，都能见到这类设备的部署身影。KS系列离心泵的结构设计，核心围绕稳定输送、低运维成本、宽工况适配的工程需求展开，整套三维结构完整还原了泵体从进水端到出水端的全部流道与支撑结构，可直接用于结构校核、安装模拟、配套管路设计等工程环节。

　　从实际用途来看，该款离心泵主要针对清洁无硬质颗粒的液体输送场景设计，可适配常温清水、理化性质接近水的工业介质，在民用建筑供水、工业循环冷却系统、小型农田排灌、水处理工艺段增压等场景下都能稳定运行。不同于高压多级泵的复杂结构，这款单级离心泵的结构设计更偏向通用化部署，零部件通用率高，后期易损件更换成本低，适合批量部署在对设备通用性要求较高的项目中。

　　功能特性层面，这款离心泵采用后开式结构设计，检修时无需拆卸进出水管路与电机连接端，即可完成叶轮、机械密封等易损件的更换，大幅缩短现场运维的停机时间。叶轮采用闭式流道设计，流道表面做顺滑过渡处理，可减少流体在泵腔内部的涡流损失，提升运行效率，同时平衡孔的设计可平衡叶轮前后盖板的压力差，降低轴向力对轴承组件的磨损，延长轴承的使用寿命。泵体的蜗壳流道采用等流速设计思路，流体从叶轮甩出后沿蜗壳流道匀速汇集到出水端，可减少流道内的水力冲击，降低运行过程中的振动与噪音。密封结构采用内置式机械密封设计，相比传统填料密封，泄漏量更低，无需频繁调整密封压盖，运行过程中无需额外加注密封润滑水，适合无人值守的泵站部署场景。

　　设计思路上，整套结构优先考虑安装适配性与结构可靠性，泵脚的安装孔位采用长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装时的基础施工精度要求。泵轴的轴肩位置做圆角过渡处理，避免应力集中导致的轴断裂问题，轴承位置采用双轴承支撑结构，可承受径向力与残余轴向力的复合载荷，即使在进出水管路存在一定安装应力的情况下，也能保证泵轴的运转稳定性。进水端采用轴向进水结构，流道沿轴向直线收缩，可保证流体均匀进入叶轮，减少进水偏流导致的叶轮气蚀问题，提升泵的抗气蚀性能，降低低液位运行时的叶轮损坏概率。出水端采用法兰连接结构，法兰的密封面采用突面设计，可适配常用的橡胶垫片、金属缠绕垫片等密封件，与不同压力等级的工业管路都能实现可靠密封。

　　外形尺寸与安装边界方面，整套泵组的安装尺寸充分考虑了常规工业泵房的部署空间，泵体的最大宽度控制在常规管路支墩的适配范围内，进水口与出水口的中心高度符合通用离心泵的安装尺寸标准，可直接替换同参数等级的老旧离心泵，无需重新改造管路与基础。泵体顶部设置有排气螺塞，首次启动前可通过该螺塞排尽泵腔内的空气，避免气缚现象导致的泵不出水问题；底部设置有放水螺塞，冬季停机时可排尽泵腔内的存水，避免低温冻裂泵体。泵与电机的连接采用标准联轴器结构，联轴器外部设置有可拆卸的防护罩，符合工业设备的安全防护要求，同时防护罩采用快拆结构，日常对联轴器进行对中检查时无需完全拆卸防护罩固定件，提升日常巡检的效率。

　　从三维建模的细节来看，所有零部件的配合公差都按照机械设计手册的推荐值设置，叶轮与泵腔之间的密封环间隙控制在合理范围内，既保证运转过程中不会出现动静部件摩擦，又能减少容积损失，提升泵的整体运行效率。轴承端盖的密封采用双唇口橡胶油封，可有效阻挡外部粉尘进入轴承腔，同时防止轴承腔内的润滑脂泄漏，保证轴承在多粉尘的工业现场也能长期稳定运行。整套结构没有冗余的设计部件，每一处结构都对应实际运行中的功能需求，不管是用于新设备的结构设计参考，还是用于现有泵站的改造模拟，都能提供精准的结构数据支撑。
