啮合式传动圆柱直齿轮组三维结构设计

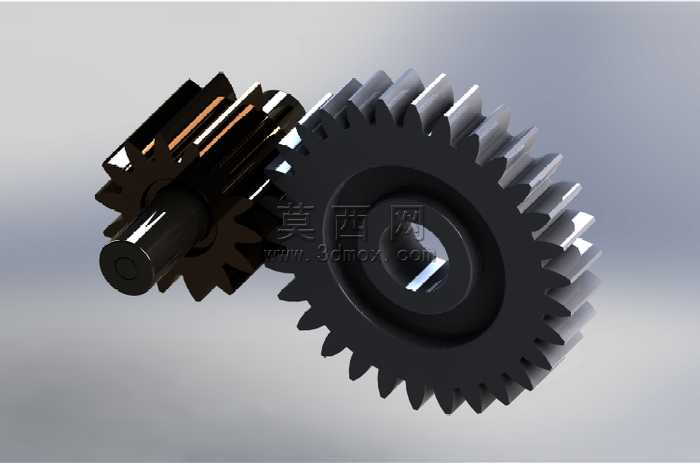

本作品为啮合传动圆柱直齿轮组三维建模设计，建模过程中首先依据机械传动设计的基础参数，确定两个齿轮的模数、齿数、压力角等核心几何参数，先绘制单个轮齿的渐开线齿廓曲线，通过圆周阵列完成单个齿轮的完整齿形构建，再匹配对应齿数的小齿轮与传动轴结构，保证两个齿轮的中心距符合标准啮合间距，避免出现传动干涉或齿侧间隙不合理的问题。建模阶段严格遵循机械加工的工艺逻辑，对齿轮的轮毂、键槽、轴孔等结构进行精细化还原，大齿轮中心设置标准键槽用于动力输出轴的装配固定，小齿轮与传动轴采用一体化建模结构，还原实际传动组件中齿轮轴的常见设计形式，所有倒角、圆角细节都按照机械零件的常规加工要求设置，避免出现锐边结构，还原真实零件的工艺特征。材质与渲染环节，针对金属传动零件的特性，为齿轮部件赋予哑光黑色金属材质，模拟经过发黑处理的合金钢齿轮表面质感，调整材质的粗糙度、金属度参数，还原金属零件表面细微的磨砂质感，避免过度反光造成的不真实感；背景采用浅灰渐变的素色背景，搭配柔和的侧方主光源与补光，突出齿轮的齿形轮廓与啮合部位的结构细节，通过光影效果展现轮齿的立体感与零件的厚重质感，在啮合接触位置做细微的光影强化，清晰展示两个轮齿的贴合传动状态。设计思路上，本模型聚焦标准圆柱直齿轮传动的核心结构展示，没有添加冗余的外部壳体或装饰结构，重点突出齿轮啮合的传动关系、轮齿的几何形态以及轴系装配的配合逻辑，可用于机械原理教学演示、传动结构方案参考等场景；建模过程中反复校验两个齿轮的啮合位置，确保轮齿在传动过程中不会出现卡滞、错位的问题，对齿顶高、齿根高的参数做精准控制，保证传动比的准确性，还原直齿轮传动平稳、传动比精准的结构特点，整体模型结构严谨，几何参数符合机械设计标准，能够直观展现圆柱齿轮传动组件的核心构造与装配关系。
