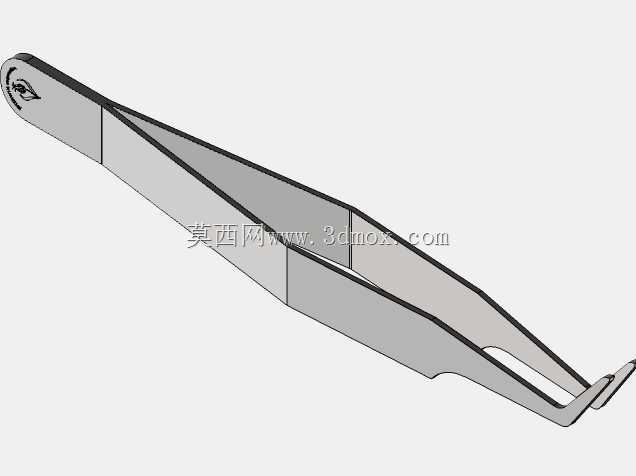

日常产线调试、精密装配场景里,这类弯头镊子的使用频率远高于直头款式,尤其是在电子元器件返修、细小零件取放、狭窄空间操作的工况下,弯头结构能避开视线遮挡,让操作人员清晰看到夹持点位,避免直头镊子操作时手部遮挡作业区域的问题。从结构设计来看,这款镊子采用一体成型的弹性臂结构,尾部做了圆弧过渡的连接段,没有额外的铰接销轴,依靠两片弹性臂自身的金属形变提供夹持力,这种设计省去了铰接副的装配间隙,长期使用不会出现销轴松动、夹持头错位的问题,维护成本几乎为零。
夹持端做了15度左右的弯折设计,弯折段长度控制在整体长度的六分之一,既保证弯头有足够的操作纵深,能伸入深度15mm左右的凹槽、腔体内部取放零件,又不会因为弯折段过长导致夹持力传递损失,捏合尾端时夹持头的闭合力足够稳定,不会出现夹取细小螺丝、贴片元件时打滑脱落的情况。弹性臂的截面做了渐变厚度设计,靠近尾部连接段的位置厚度稍大,提供足够的结构刚度,避免捏合时臂身出现侧向扭曲;靠近夹持头的位置厚度逐渐减薄,提升弹性形变的柔顺性,操作人员不需要施加过大的握力就能控制夹持开度,长时间连续操作也不会出现手部疲劳的问题。
镊子的外侧边缘做了全周R0.3的圆角钝化处理,没有尖锐的铣削棱边,握持时不会硌手,也避免操作过程中棱边刮擦工件表面、划伤操作人员皮肤的风险。夹持头的咬合面做了细密的防滑齿纹,齿纹深度控制在0.1mm,既不会因为齿纹过深在软质工件表面留下压痕,又能提供足够的静摩擦力,夹取直径0.5mm以上的细小零件时不会出现滑脱。臂身中间位置做了内凹的弧形握持区,贴合手指捏合时的指腹轮廓,捏合操作时手指不会顺着臂身向夹持端滑动,操作稳定性更好。
从安装边界和适配场景来看,这款镊子的整体长度控制在120mm左右,闭合状态下最大宽度12mm,张开最大开度8mm,能够适配绝大多数精密装配工位的操作空间,不需要额外预留过大的操作半径,在桌面工作台、流水线工装板上都能灵活使用。不同于医用镊子的防滑纹设计,这款镊子的臂身没有做大面积的滚花处理,表面光滑易清洁,在无尘车间作业时,不会积存灰尘、纤维碎屑,适配电子组装、实验室试样制备等对洁净度有要求的场景。
设计过程中需要重点关注弹性臂的形变应力区间,要保证最大开度下臂身的最大应力低于材料屈服强度的70%,这样反复捏合上万次也不会出现塑性变形、夹持头无法完全闭合的问题。尾部的连接圆弧半径不能过小,否则应力集中会导致尾部在反复形变过程中出现疲劳断裂,通常连接段的内圆弧半径不小于3mm,分散形变应力。夹持头的两个端面要保证完全贴合,闭合状态下缝隙不超过0.02mm,才能可靠夹取厚度0.1mm的薄片类零件,不会出现夹取时零件错位、弹飞的问题。另外,弯头的弯折角度要结合常见的操作视角设计,操作人员以45度视角俯视工作台时,弯头的夹持端面刚好平行于工作台面,不需要刻意翻转手腕就能对准工件,降低操作的动作幅度,提升装配效率。
这类镊子除了电子装配场景,还能用于精密机械维修、珠宝镶嵌、邮票分拣等需要精细操作的场景,不同场景下只需要调整夹持头的齿纹形式和弯折角度,基础的弹性臂结构可以通用,减少重复设计的工作量。建模过程中要注意两片弹性臂的对称性,镜像特征后要检查闭合状态下的贴合度,避免出现两边错位、咬合不齐的问题,弹性臂的曲面过渡要顺滑,不能有曲率突变的位置,否则后续做有限元应力分析时会出现应力集中的假阳性结果,影响结构强度判断。
