羊角式手动敲击起钉五金工具结构设计

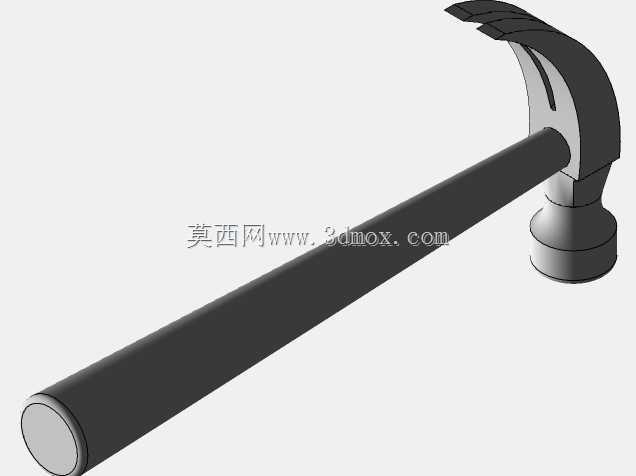

　　这款羊角锤的三维结构设计，完全围绕日常维修、家装施工、木工作业的实际使用场景展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的受力需求与操作习惯。先从锤头部分的结构说起，敲击端采用微弧凸面设计，区别于完全平面的锤头，这种结构在敲击钉子、硬质工件时，能减少因敲击角度偏差带来的滑脱概率，凸面的曲率经过反复调整，既保证敲击接触时的应力集中在中心区域，又不会因为弧度过大导致接触面积过小损伤工件表面。锤头与锤柄连接的安装孔采用带锥度的通孔设计，靠近敲击端的孔径略小于羊角端，装配时锤柄从大端敲入后，会在锥度作用下越卡越紧，长期使用不会出现锤头松动脱落的问题，这也是手动敲击工具最核心的安全结构设计点。锤头的羊角部分是起钉功能的核心结构，

　　两个爪脚之间的V型开口深度与夹角经过匹配设计，开口宽度可以覆盖日常使用的绝大多数圆钉、自攻螺钉的钉帽尺寸，爪脚的端部做了薄化处理但保留了足够的厚度强度，既能顺利卡入钉帽与工件表面的缝隙，又不会在撬起钉子时因为受力过大出现爪脚断裂或变形。羊角部分的曲面弧度经过优化，撬钉时的支点位置刚好落在锤头靠近羊角端的平面上，撬钉过程中力臂长度合理，使用者不需要施加过大的腕部力量就能顺利拔出钉子，同时支点平面做了圆角处理，避免撬钉时刮伤工件表面。再看锤柄部分的结构，整体采用等直径圆柱型设计，握持区域的长度符合成年人手掌的握持跨度，表面没有做多余的防滑纹路，因为实际使用中很多操作者会佩戴劳保手套，过于复杂的纹路反而会增加握持时的硌手感，

　　光滑的圆柱面在戴手套操作时能顺畅调整握持角度，适配不同敲击力度下的握位变化。锤柄的长度经过匹配锤头重量设计，整体重心落在锤头与锤柄连接位置靠前三分之一处，握持时不会出现头重脚轻的晃动感，连续敲击作业时能有效减少手腕的疲劳感。锤柄的末端没有做膨大的挡边结构，这种设计更适合快速敲击作业时的滑握操作，当需要连续轻敲定位时，手可以顺着锤柄快速滑动调整力矩，操作灵活性更高。从安装边界来看，锤头与锤柄的配合面没有采用额外的销钉或楔块固定结构，完全依靠锥度孔的过盈配合实现锁紧，装配时只需要将锤柄对准安装孔垂直敲入即可，后期如果出现松动，只需要垂直向下磕击锤柄末端就能重新锁紧，维护非常方便。整体结构没有易损的可拆卸部件，

　　所有转角位置都做了合理的圆角过渡，避免热处理时出现应力集中开裂的问题，同时日常存放时也不会因为磕碰出现尖锐处崩边的情况。在实际应用场景中，这款羊角锤可以覆盖木工作业中的钉接、起钉，家装维修中的构件敲击、小型工件校正，设备安装中的轻击定位等多种作业需求，结构简单可靠，没有多余的功能冗余，完全符合手动工具实用优先的设计原则。建模过程中对锤头部分的受力薄弱位置做了壁厚加强，羊角爪脚的根部做了圆弧过渡加厚处理，模拟实际撬钉时的最大受力工况，该位置的应力分布均匀，不会出现应力集中导致的断裂风险。锤柄的直径尺寸经过人机工程校核，握持时手掌的围度匹配度高，长时间握持不会出现局部压痕。锤头的整体重量控制在手动工具的合理区间，既保证敲击时有足够的惯性冲击力，又不会因为重量过大导致单次敲击后手腕回弹受力过大。敲击端面的硬度匹配设计也在结构中做了预留，后续热处理时端面可以达到合适的硬度，既保证敲击钉子时不会出现凹坑，又不会因为硬度过高导致崩边飞溅。羊角部分的硬度略低于敲击端面，保证撬钉时具备足够的韧性，不会因为受力过大出现脆断。
