车间叉装转运作业工位整体布局设计

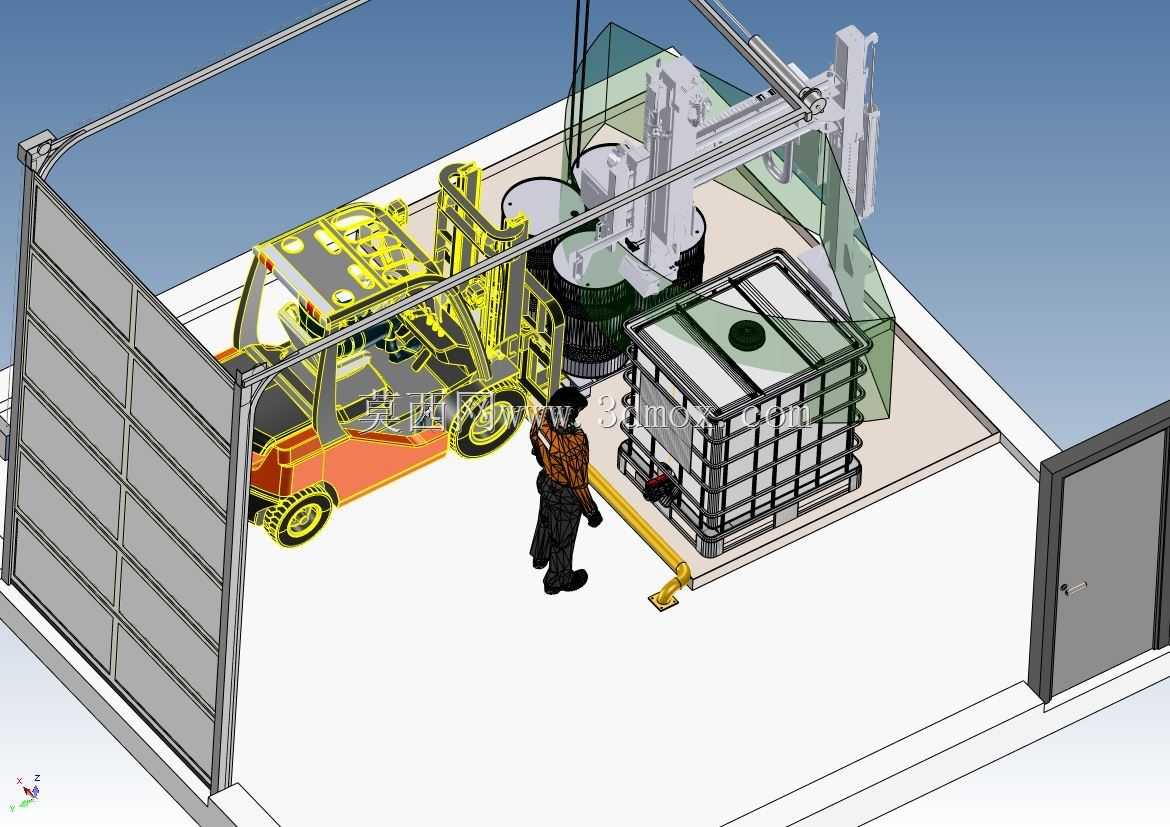

　　这套三维布局还原了制造车间内部叉装转运工位的真实作业场景，覆盖从物料进场、暂存到自动化取料的全流程作业边界，做车间产线规划时可直接参考其空间预留逻辑。先看安装边界的设定，整个工位采用半封闭工业铝型材围栏做物理防护，围栏单侧预留3.2米宽的叉车进出通道，通道口设置带安全插销的平开门，门体开启方向朝向车间主通道，避免开门时占用工位内部作业空间；围栏内部净空尺寸按照3吨内燃叉车的最小转弯半径核算，横向净宽6.8米、纵向净深7.2米，保证叉车满载叉取1.2米标准吨箱时，可在内部完成直行、转向、对位叉取的全套动作，不会和围栏立柱、内部设备发生刮碰。

　　工位内部的设备排布遵循作业动线最短原则，靠近围栏后侧的位置设置龙门式三轴取料机构，机构的X轴导轨横跨两个物料暂存位，有效行程覆盖左侧吨桶暂存区与右侧IBC集装箱工位，Z轴行程满足从吨桶顶部取料、下放至集装箱内部的高度需求，导轨安装高度距离地面3.4米，刚好高于叉车满载时的货物最高点200毫米，既不影响叉车的物料转运作业，也能最大化压缩机构的无效行程。两个物料暂存位都做了地面定位标识，其中吨桶暂存位设置带防滑纹的钢制定位挡块，挡块高度50毫米，叉车将吨桶转运到位时，轮胎接触挡块即可确认对位准确，无需反复调整位置；右侧IBC集装箱工位设置带导向斜面的定位座，集装箱通过叉车转运落位时，导向斜面可自动修正100毫米以内的对位偏差，保证集装箱的进料口和龙门机构的出料口同轴度误差控制在5毫米以内，避免取放料时出现卡滞。

　　从实际应用场景来看，这类工位多用于化工原料分装、车间边角料集中转运、生产辅料批量配送的作业环节，叉车负责将满载物料的吨桶、空集装箱从车间仓储区转运至工位内部，完成对位落位后人员撤离至围栏外侧，龙门机构自动完成吨桶内物料的抽取、分装到集装箱的作业，分装完成后叉车再将满载的集装箱转运至产线用料点，整个作业流程中人员无需进入围栏内部，仅在通道外侧完成操作确认，可有效规避叉车作业、机构运行时的机械伤害风险。

　　设计过程中还做了细节的安全冗余考量，围栏靠近龙门机构的一侧采用透明亚克力板做封闭防护，高度从地面延伸至2.2米，既可以阻挡作业过程中可能出现的物料飞溅，也不会遮挡人员在外侧观察内部作业状态的视线；工位地面预留15毫米厚的环氧耐磨层铺设空间，叉车行驶区域做防滑刻纹处理，避免地面有油污时叉车轮胎出现打滑；龙门机构的导轨两端设置液压缓冲器，当机构运行到行程极限位置时，缓冲器可吸收80%以上的运行冲击，避免硬碰撞导致的导轨变形、定位精度下降问题。另外在叉车通道的地面设置黄色警示边线，边线距离围栏立柱预留300毫米的安全距离，叉车行驶时轮胎不超出警示边线即可保证不会刮蹭围栏结构，新入职的叉车司机也能快速掌握对位的参考标准，减少作业时的调整时间。
