四柱立式液压压装成型设备结构设计

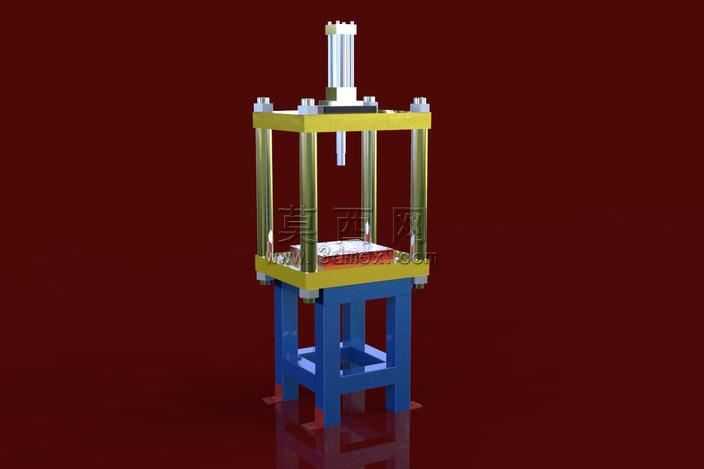

本作品为四柱立式液压压合设备的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体机架的空间布局定位，再逐一拆分细化各个功能部件，确保各组件装配间隙合理，运动行程无干涉。整体结构分为底部支撑机架、四柱导向机构、活动压合平台、顶部液压驱动缸、上下工作台定位结构五个核心部分，底部机架采用方钢焊接框架结构，建模时还原了型材拼接的焊缝位置与底部调平脚座的安装结构，保证机架承重后的结构稳定性。四根导向立柱采用高强度圆钢材质设计，表面做镀铬硬化处理的材质表现，上下两端通过锁紧螺母与上下横梁固定连接，导向套内嵌在活动压板的四个角位，建模时还原了导向套的铜质衬套结构，保证活动压板上下运动时的同轴度与顺滑度，避免压合作业时出现偏载问题。顶部驱动元件为标准立式液压缸，缸体通过法兰盘固定在上横梁中心位置，活塞杆端部与活动压板中心采用法兰连接，保证压力输出沿中心轴线传递，避免侧向分力损伤导向结构。上下工作台面做了平整化处理，下工作台预留了T型槽安装位，可适配不同的工装夹具定位需求，活动压板底部也预留了模头安装接口，可根据不同压装工艺更换对应压头。渲染阶段采用深红色纯色背景突出设备主体，金属材质区分清晰：机架部分做蓝色哑光烤漆材质表现，导向立柱做亮面镀铬金属质感，上下横梁与活动压板做黄色警示漆面效果，液压缸部分做银灰色金属哑光质感，地面添加了柔和的反射效果，还原设备放置在工业车间地面的真实视觉效果。设计过程中重点校核了四柱的平行度、液压缸的行程参数、机架的承重变形量，确保设备在额定压力下作业时结构形变量在允许范围内，整体结构紧凑，导向精度高，压装出力稳定，可广泛应用于零部件压装、型材校直、小型工件冲压成型等作业场景，各部件均做了参数化建模处理，可根据实际作业需求调整立柱间距、液压缸行程、工作台面尺寸等参数，快速衍生出不同规格的同系列设备模型。
