紧凑型薄型标准气动执行气缸结构

　　在自动化产线的工装夹具、小型物料推送、工位定位、轻载压紧这类安装空间受限的工位里，这类紧凑型薄型气缸的应用占比一直很高，相比常规拉杆式气缸，它的轴向尺寸压缩了近40%，不需要预留过长的安装避让空间，在3C电子装配、小零件检测工装、包装线的辅助推料、治具的夹紧动作场景里，能大幅缩减整套机构的整体体积，避免因为执行元件尺寸过大导致的工位布局冗余。

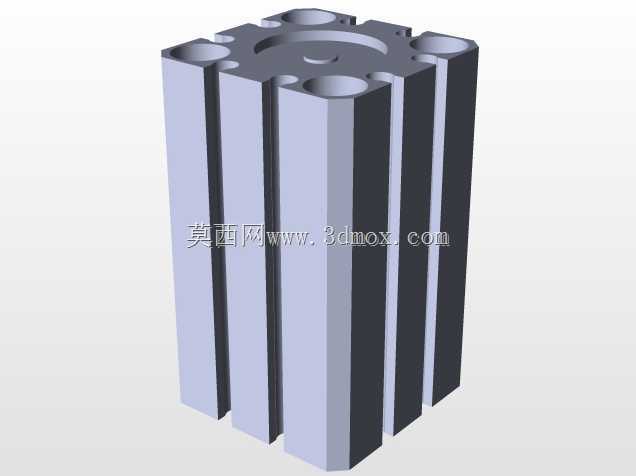

　　从结构设计来看，这款气缸采用缸体一体化的多安装孔布局，缸体上端面直接加工出四个内螺纹安装孔，既可以从上端面穿螺丝直接固定在安装板上，也可以配合侧面的安装槽搭配脚架做侧面固定，两种安装方式不需要额外加装过渡转接板，能适配不同的安装朝向需求。缸体本身采用硬质阳极氧化的铝合金材质，表面硬度足够应对日常车间里的轻微磕碰，内壁做了珩磨处理，表面粗糙度控制在Ra0.4以内，能保证活塞运行的顺滑度，降低活塞密封圈的磨损速率，延长元件的实际使用寿命。

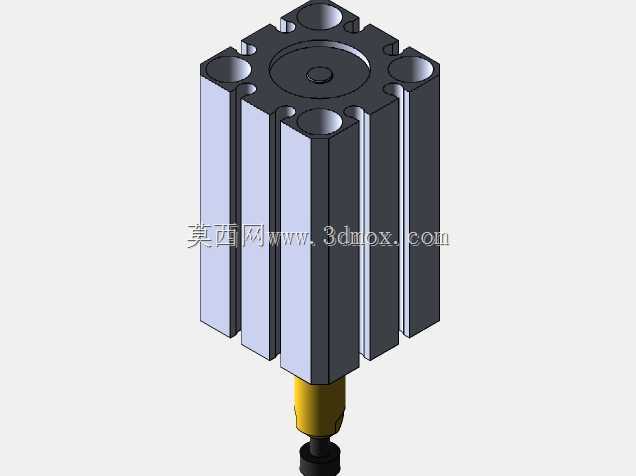

　　活塞部分采用双向密封圈结构，进气侧和排气侧都有独立的密封唇口，静态密封和动态密封的结构分开设计，不会因为长期往复运行出现密封唇口翻边导致的漏气问题，活塞杆表面做了镀硬铬处理，硬度达到HV600以上，能抵抗活塞杆伸出时接触到的细小铝屑、塑胶粉尘的刮擦，避免活塞杆表面出现划痕导致密封失效，活塞杆端部做了标准外螺纹接口，可以直接搭配浮动接头、压头、推块这类执行端配件，不需要二次加工活塞杆端部，能直接对接常规的气动执行配件。

　　气路接口布置在缸体的侧面，两个气口的间距做了标准化设计，配合常规的快插接头就能完成气路连接，气口内部做了密封锥面，不需要额外缠绕生料带就能保证密封，装配的时候能节省不少管路连接的时间。气缸的运行行程属于短行程范畴，适合行程在100mm以内的短距离往复动作，这类短行程应用里，气缸的运行速度可以通过进出气口的调速接头做精准调节，最低稳定运行速度能达到50mm/s，不会出现低速爬行的问题，最高运行速度可以到500mm/s，能满足快速压紧、快速避让的快节拍工位需求。

　　安装边界方面，这款气缸的缸体截面为正方形，四个角做了小倒角处理，安装的时候相邻的元件只要预留2mm的避让间隙就不会出现干涉，轴向方向上，气缸完全缩回的时候，活塞杆端面和缸体下端面基本齐平，不需要额外预留活塞杆缩回的避让空间，伸出的时候，活塞杆的伸出长度公差控制在±0.5mm以内，配合硬限位的话，重复定位精度可以达到±0.1mm，能满足大部分工装定位的精度要求。

　　在实际选型适配的时候，这类气缸不需要额外搭配导向轴，本身的缸体和活塞的配合长度足够，侧向力耐受能力比普通薄型气缸高15%左右，只要执行端的侧向负载不超过额定值的30%，就不会出现活塞偏磨的问题，如果是侧向负载更大的场景，只需要在执行端加装小型直线导轨做导向，就能直接适配，不需要更换更大规格的气缸。另外缸体上预留了磁环开关的安装槽，可以直接加装磁性开关来检测活塞的伸出和缩回位置，不需要额外制作开关安装支架，磁性开关的位置可以沿着槽体任意调整，能适配不同行程位置的检测需求，调试的时候只需要拧动开关上的紧固螺丝就能固定位置，调整起来非常方便。

　　日常维护的时候，这类气缸不需要做特殊的保养，只需要保证气源的过滤精度达到40μm以上，定期排放气源处理件里的积水，就能保证长期稳定运行，如果出现密封圈磨损的情况，只需要拆开缸体端盖更换同规格的密封圈就能继续使用，缸体本身的使用寿命能达到3000公里以上的往复行程，完全能满足常规自动化设备3-5年的使用周期需求。在治具设计的时候，这类气缸可以直接嵌入到治具板的沉孔里安装，缸体完全藏在治具板内部，只露出活塞杆部分，能让整套治具的外观更整洁，也能避免车间里的杂物落到缸体表面影响散热或者卡滞活塞杆运动。
