250千瓦冲击式水轮机转轮结构设计

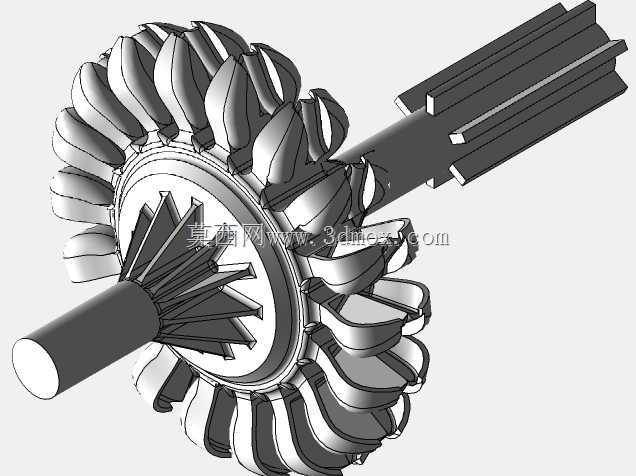

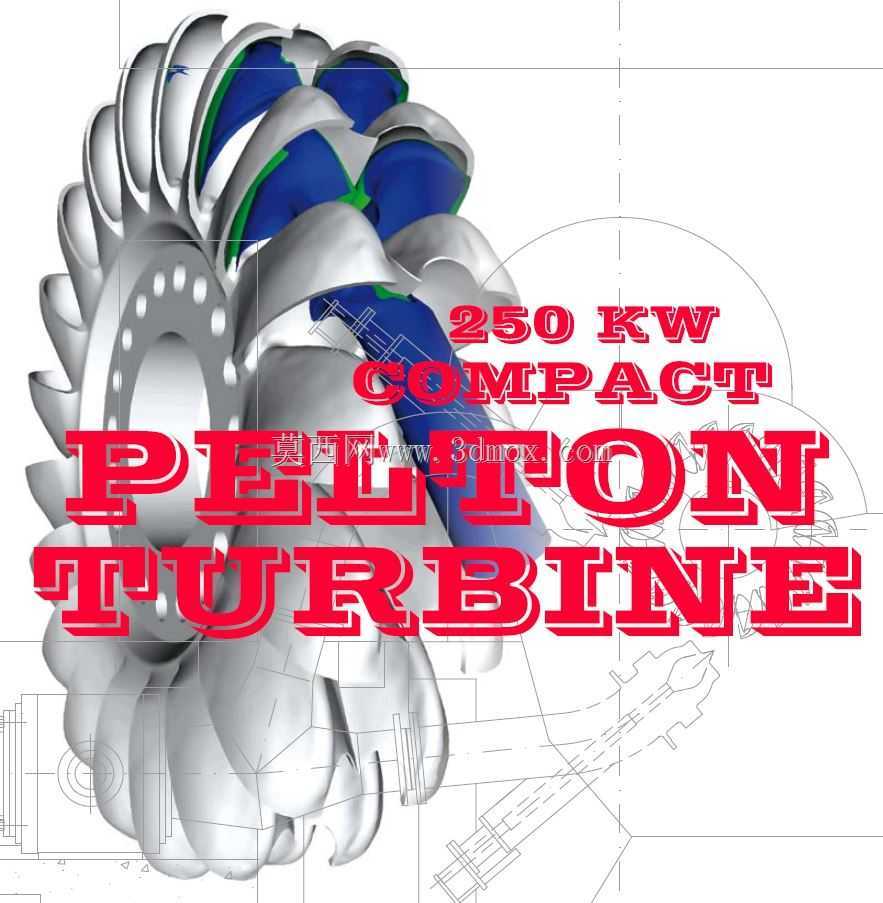

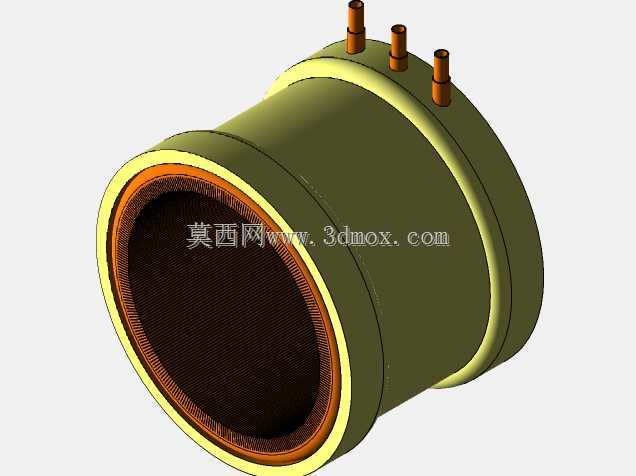

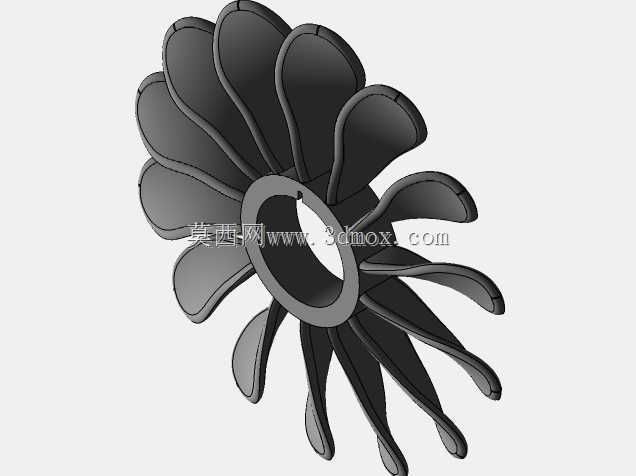

　　在小型径流式水电站的设计选型中，冲击式水轮机始终是高水头、小流量水资源场景下的核心能量转换设备，本次呈现的250千瓦级紧凑型佩尔顿结构，针对山区零散水力资源、农村分布式微网供电场景做了针对性的结构优化，适配水头落差在100米至300米区间的山溪、引水渠来水条件，不需要修建大容量蓄水库容，依托引水管道的水头压力即可完成水能到旋转机械能的转换，最终驱动发电机输出稳定电能。从结构设计逻辑来看，整个转轮采用水斗周向均布的布局，单个水斗的曲面型线经过水力流道仿真迭代，分水刃居中布置，能够将喷嘴射出的高速高压水柱精准拆分，沿水斗内凹曲面平顺转向后从两侧边缘流出，最大程度将水流的动能传递给转轮，减少水力撞击损失与出口余速损失，

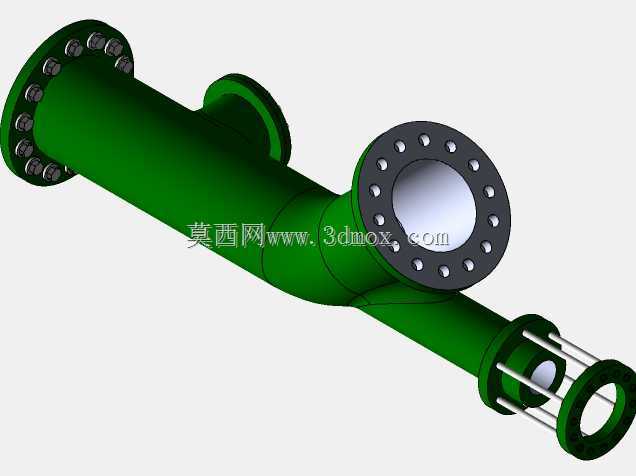

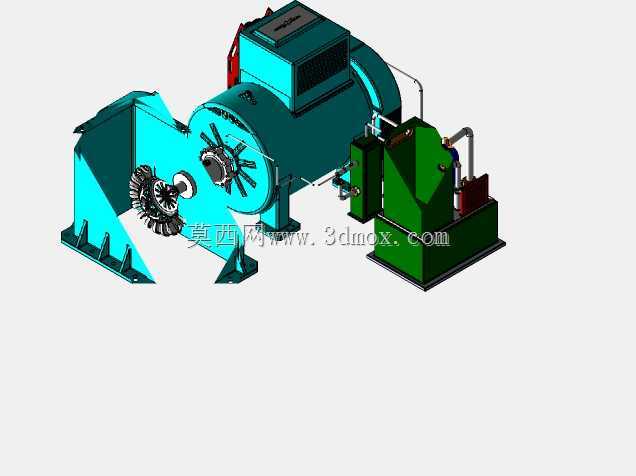

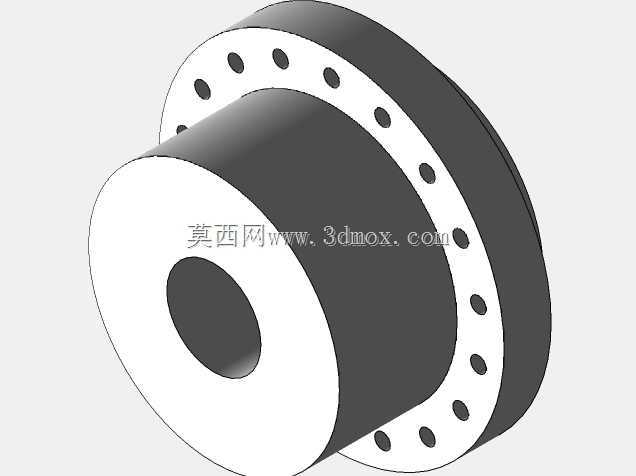

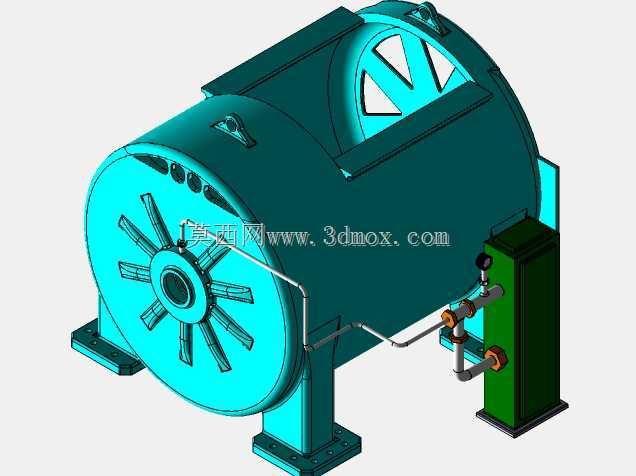

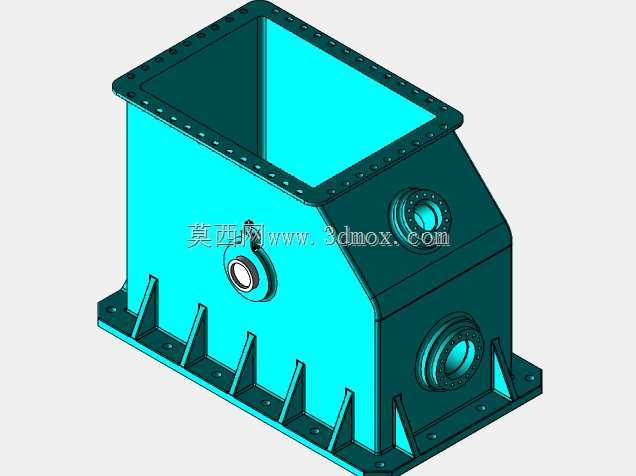

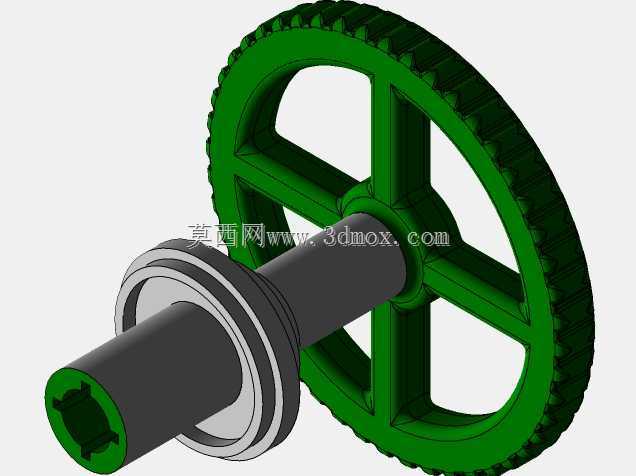

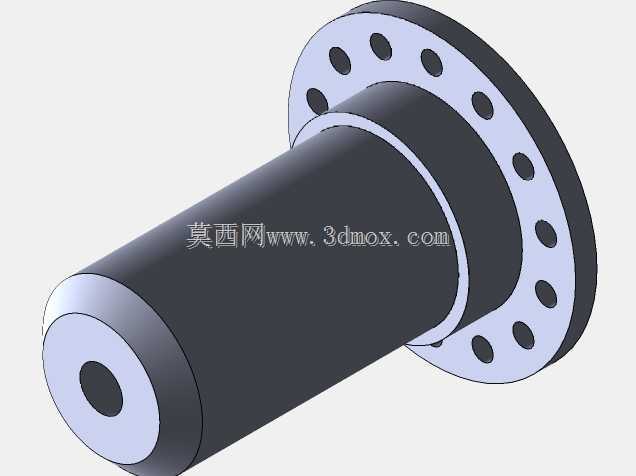

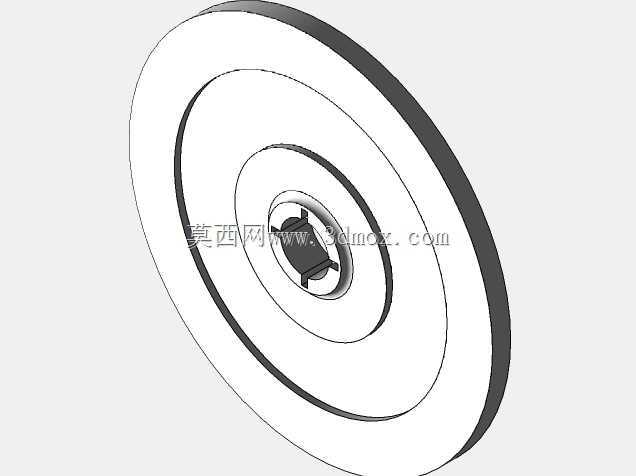

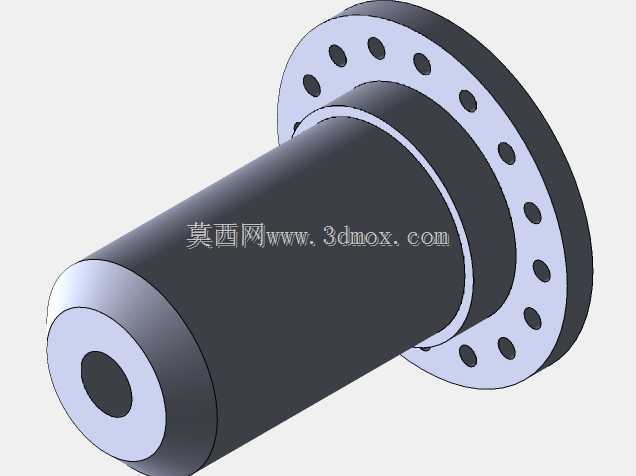

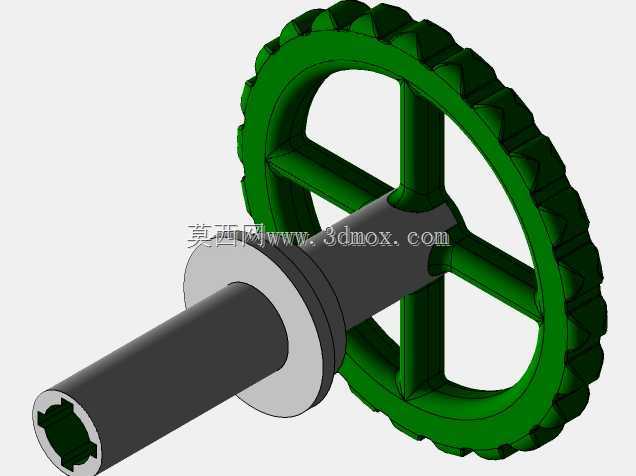

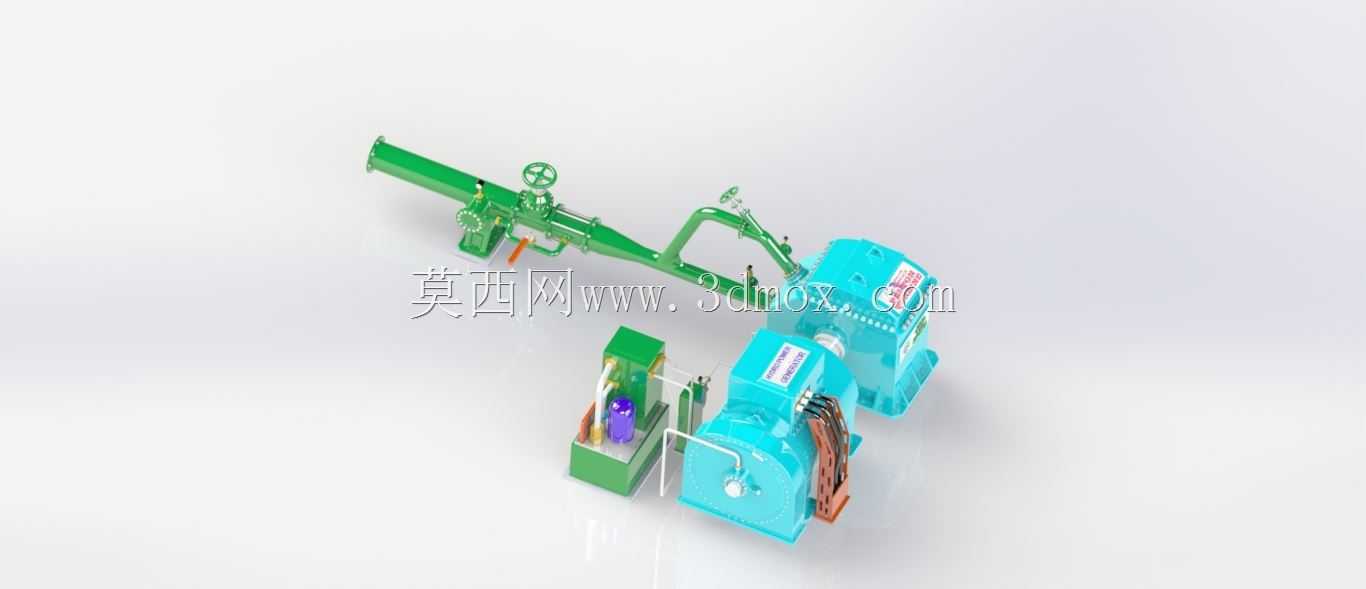

　　水斗根部与轮盘的过渡区域做了大圆角应力释放设计，避免长期受高频水流冲击产生疲劳裂纹，轮盘中心的安装孔采用标准平键连接结构，适配常规卧式水轮发电机组的主轴尺寸，安装时可通过端面止口保证与主轴的同轴度，控制旋转过程中的径向跳动量在允许公差范围内。从安装边界来看，该转轮的整体外径适配250千瓦功率等级的机壳内腔，安装时不需要对常规卧式冲击式水轮机的机壳、喷嘴装配位做额外改造，转轮与机壳内壁的间隙控制在合理范围，既避免水流外泄造成能量损失，也防止旋转过程中出现结构剐蹭；喷嘴的安装位置正对水斗的分水刃中心，安装调试时可通过调整喷嘴的伸出长度，保证射流的冲击角度处于最优区间，配套的折向器可在机组甩负荷时快速偏转射流方向，

　　避免转轮超速引发的设备故障。在实际工况运行中，该结构可适应来水流量的小幅波动，通过调整喷嘴的针阀开度控制射流流量，匹配不同的负载功率需求，水斗表面的曲面光滑度直接影响水力效率，建模过程中对每个水斗的型线做了连续性曲率检查，避免出现局部折线、凹坑等容易引发气蚀的结构缺陷，轮盘上的减重孔在不降低整体结构强度的前提下减少了转轮自重，降低了主轴轴承的静载荷，也减少了机组启动时的转动惯量，让并网过程中的转速调节更加灵敏。不同于混流式、轴流式水轮机需要依赖较大的水流量与较低的水头，该冲击式结构的转轮完全依靠水流的动能做功，转轮腔体内不需要充满水体，因此不存在尾水淹没转轮造成的能量损耗，非常适合流量随季节变化明显的山区小型水电项目，

　　在枯水期即使来流量较小，只要水头压力足够，依然可以通过单喷嘴运行维持稳定的功率输出，丰水期则可通过增加喷嘴数量提升机组出力。建模过程中对每个水斗的安装角度做了周向阵列校验，保证相邻水斗的间距一致，避免射流冲击时出现受力不均引发的振动，水斗与轮盘的连接区域做了加厚处理，能够承受水流冲击带来的交变载荷，长期运行下不会出现水斗脱落、焊缝开裂等问题，整体结构的动平衡等级满足旋转设备的G2.5级要求，出厂前不需要做过多的动平衡配重处理即可直接装配使用。
