立式气动金属丝弯曲成型工装结构

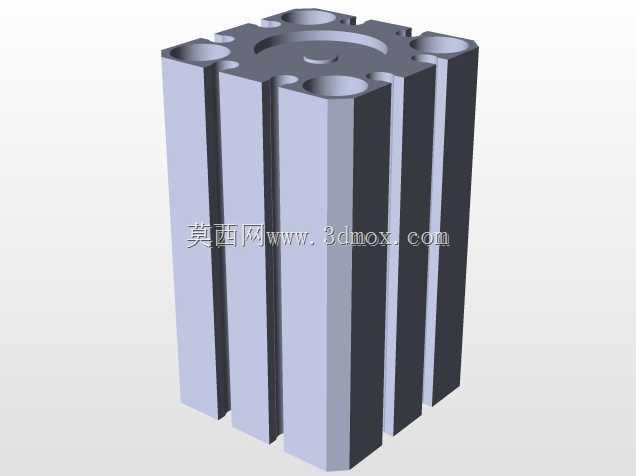

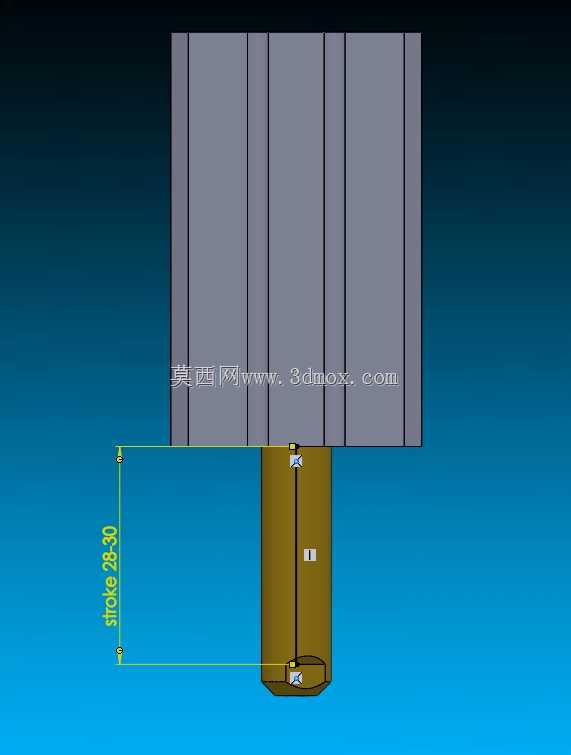

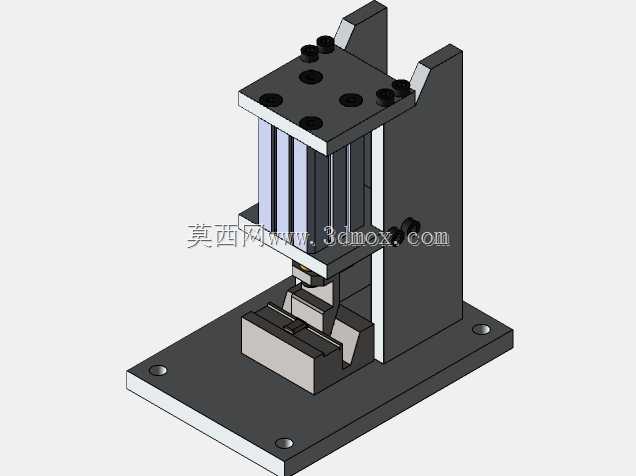

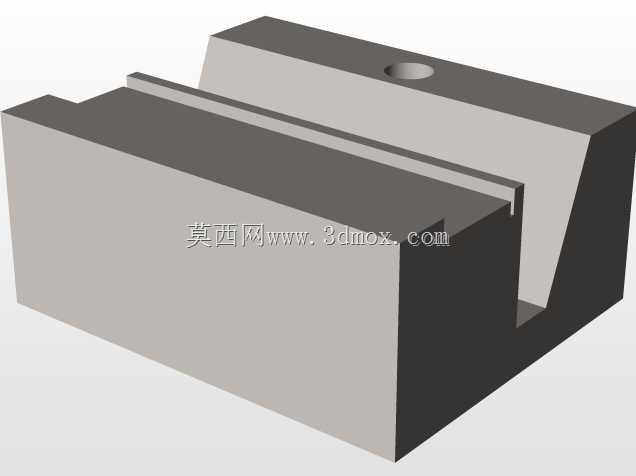

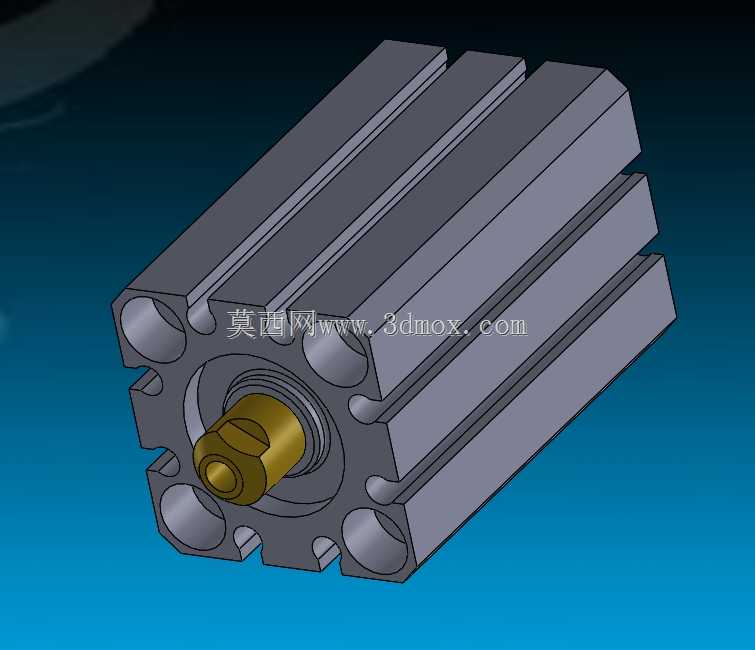

在小规格金属线材的批量折弯加工场景里，这类立式弯曲工装常被集成在小型五金件加工工位、线束端子预成型工位上，替代传统手工折弯的低效作业模式，适配直径0.8-3mm的铁丝、铜丝、铝丝及低碳钢丝的定角度弯折作业，可完成单角、双角的标准化折弯成型，成型角度公差可控制在±1°范围内，能满足日用五金、电子接插件、小型弹簧预弯等场景的加工精度要求。从结构布局来看，整套工装采用立式立柱支撑结构，底部为带安装孔的方形安装底板，底板预留四个沉头安装孔，可直接通过内六角螺栓固定在标准铝型材工作台或者铸铁机台面上，安装边界的长宽尺寸控制在200mm*150mm范围内，整体高度不超过280mm，不会占用过多工位空间，适合在紧凑的流水线旁侧布置。驱动单元采用立式安装的双导杆气缸作为动力输出，气缸缸体通过顶部的安装固定板与两侧立式支撑立板锁固，导杆端部直接连接上模压头，省去了额外的滑块导向结构，依靠气缸自带的双导杆实现压合过程的垂直导向，导向间隙控制在0.02mm以内，避免压合过程中出现偏载导致的折弯尺寸偏差。下模部分采用分体式镶块结构，定位块与折弯成型块均通过螺栓固定在底部安装座上，针对不同线径、不同折弯半径的加工需求，只需更换对应规格的下模镶块即可快速切换生产规格，换型时间不超过10分钟，适配多品种小批量的五金加工生产模式。设计过程中重点考虑了金属丝进料的定位便利性，下模座前端预留了线材穿入的定位槽，操作人员可直接将裁切好长度的金属丝沿定位槽推送至定位挡块处，无需额外的对位调整，触发气缸控制开关后即可完成一次折弯动作，单次作业循环时间不超过2秒，相比手工折弯效率提升4倍以上。两侧的立式支撑立板除了承担顶部气缸的安装固定作用外，还在压头下行的极限位置设置了硬限位挡块，避免气缸行程过冲导致的模具磕碰损坏，同时立板内侧预留了废料导出的斜面，折弯过程中产生的少量金属碎屑可沿斜面滑落至工装外侧，不会堆积在模腔内部影响成型精度。整套结构没有复杂的传动部件，日常维护仅需定期给气缸导杆涂抹少量润滑脂、检查连接螺栓的紧固状态即可，维护门槛极低，适合小型加工车间的一线操作人员自主完成日常保养，无需专业的设备维修人员介入。在实际投产验证中，这类工装连续作业10万次的成型尺寸稳定性偏差不超过0.1mm，模具镶块采用Cr12MoV材质淬火处理，硬度达到HRC58-62，长期作业不会出现成型面塌陷、磨损的问题，可满足长期批量生产的耐用性要求。
