一体化无辐条概念代步自行车结构设计

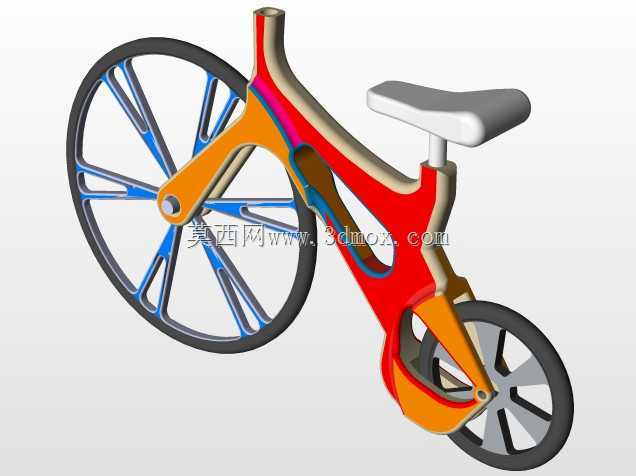

　　这款概念代步自行车的结构设计，核心围绕城市短距离通勤的高频使用场景展开，区别于传统管材拼接的自行车架结构，整体采用一体化模压成型的承载式车架思路，将传统自行车的上管、下管、座管、后叉结构完全整合为单块流线型承载主体，从结构力学层面减少了管材焊接拼接带来的应力集中点，同时大幅降低了装配环节的零件数量。从实际使用场景来看，这类结构的车型主要适配城市铺装路面的3-10公里短距离出行，可覆盖日常通勤、商圈短途代步、园区接驳等使用需求，相比传统折叠自行车，一体化结构没有外露的折叠铰链、变速管线等易损结构，日常维护的工作量更低，外露结构更少也能避免骑行过程中衣物、随身包带被管线或突出结构勾挂的安全隐患。

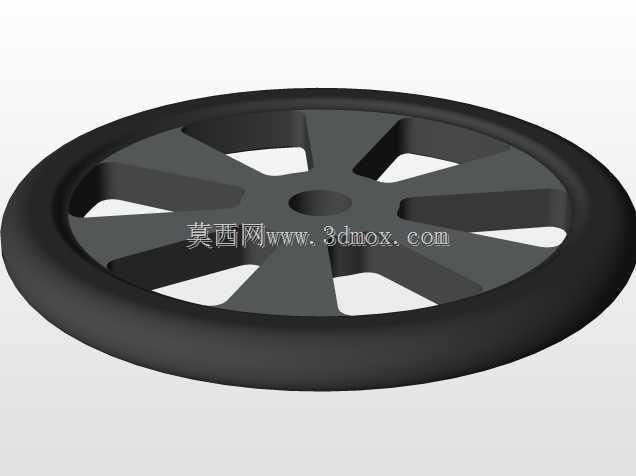

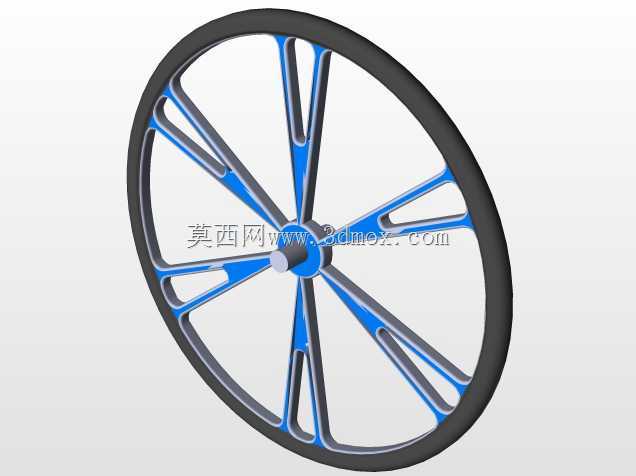

　　从功能特性层面看，这款车型取消了传统自行车的链条传动结构，将传动结构整合在后轮与车架的连接区域，没有外露的链条、牙盘、飞轮结构，一方面避免了骑行过程中链条油污沾染裤脚的常见问题，另一方面封闭的传动区域能减少路面扬尘、雨水对传动部件的侵蚀，延长传动结构的维护周期。车轮部分采用了大直径前轮搭配小直径后轮的布局，前轮采用一体式辐条轮结构，轮辐与轮圈整合为单一部件，相比传统钢丝辐条轮，不需要定期调整辐条张力来维持轮圈圆度，抗侧向冲击的能力更强，在遇到路面小坑洼、路缘石冲击时，轮组的形变量更小，不会出现钢丝辐条松脱、轮组偏摆的问题；后轮采用小直径设计，能有效缩短整车的纵向长度，提升小空间内的转向灵活性，在电梯间、狭窄人行道等场景下挪车、转向的操作半径更小。

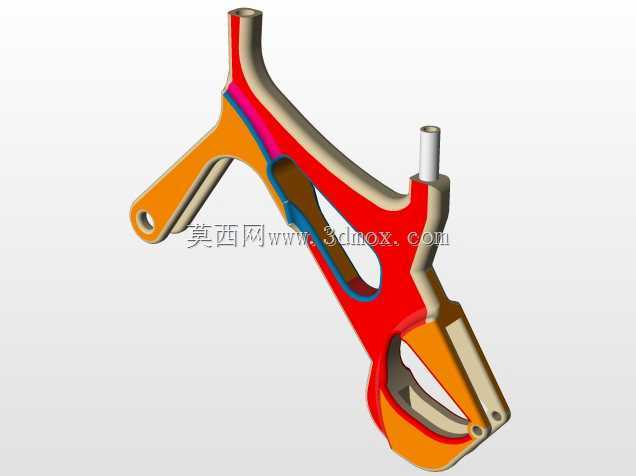

　　设计思路上，整车的人机尺寸按照成年人群的平均下肢长度、坐高范围设定，鞍座采用宽面发泡支撑结构，固定在车架延伸出的短座杆上，座杆与车架的连接区域做了加强结构，能承载100kg以内的骑行载荷，鞍座的高度设定偏向舒适取向，骑行时的上半身姿态更直立，减少长时间骑行时腰部的弯曲负荷，适合城市中低速骑行的姿态需求。车架的曲面造型做了多层分色的结构区分，不同颜色的区域对应不同的受力承载区间，红色区域为核心承载主梁，承担骑行时的人体重量与路面冲击载荷，橙色区域为前后轮的连接支撑臂，承担轮组传递的路面反作用力，曲面过渡区域全部做了大圆角处理，没有尖锐的结构棱角，即使发生低速碰撞也能降低磕碰伤害。

　　从安装边界与尺寸参数来看，整车的纵向总长度控制在1.2米以内，宽度不超过0.35米，停放时占用的空间仅为传统26寸自行车的60%左右，能适配城市公共自行车桩、家用阳台、办公室角落等小空间停放场景。轮组的安装接口采用定制化的快拆结构，前轮与车架前叉的连接没有外露的锁紧螺母，快拆结构整合在支撑臂内部，拆卸轮组时不需要额外工具，能快速完成轮组更换或补胎操作。车架的中部预留了封闭的储物空腔，可以放置小型随车工具、雨披等随身物品，不需要额外加装车篮、车包等附件，保持整车外观的流线完整性。踏板结构整合在车架下部的两侧，没有外露的曲柄突出结构，停放时踏板可以收回到车架侧面的凹槽内，避免停放时突出的踏板刮蹭过往行人。

　　从结构强度的设计逻辑来看，一体化车架采用变厚度的结构设计，在主梁、轮组连接点等应力集中区域做了局部加厚，在非承载的曲面区域做了薄壁处理，在保证整体结构强度满足骑行载荷要求的前提下，尽可能降低整车的自重，相比同尺寸的传统钢制自行车，整体重量能降低40%左右，搬运上下楼、挪车时的操作更轻便。整车没有设计外露的变速结构，采用单速固定传动比，传动比设定适配城市15-20km/h的常用骑行速度，在平路骑行时的踩踏力度适中，不需要频繁切换档位就能应对城市路面的小幅坡度变化，降低了结构复杂度与故障概率。车把部分的安装位置整合在前轮支撑臂的顶端，转向结构采用内置的轴承连接，没有外露的碗组结构，转向阻尼设定偏向沉稳，低速骑行时不会出现方向晃动感，高速骑行时的直线稳定性更好。
