城市通勤儿童款脚踏自行车结构设计

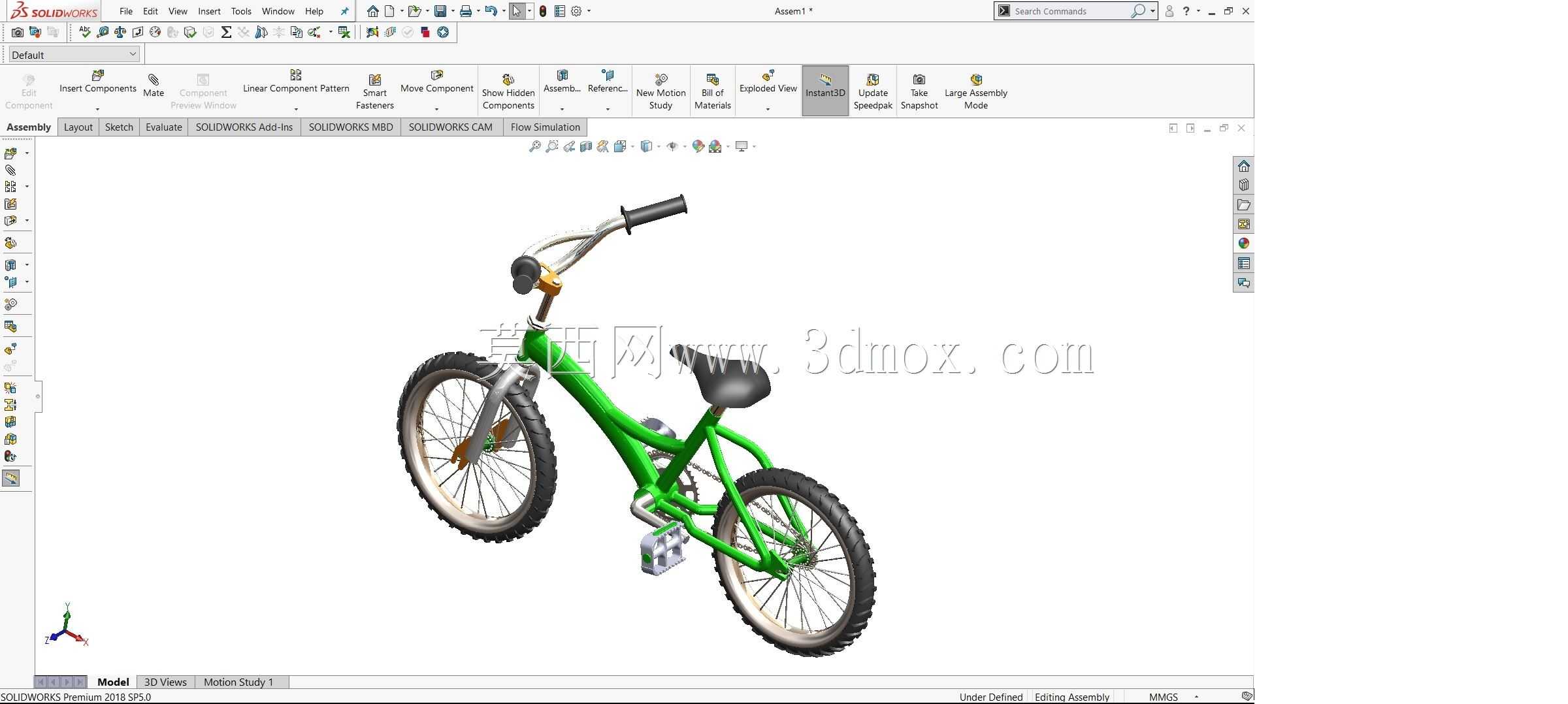

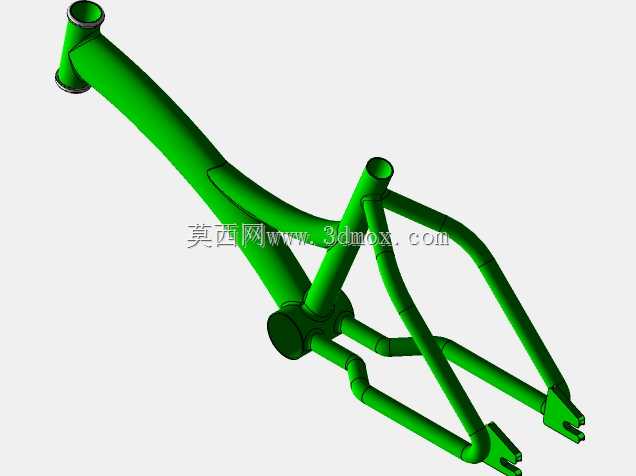

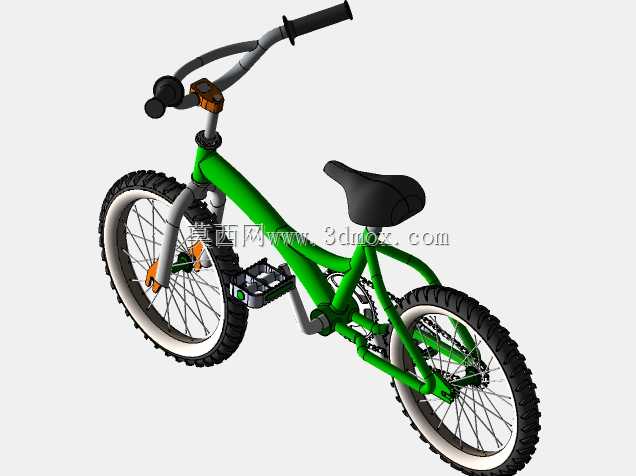

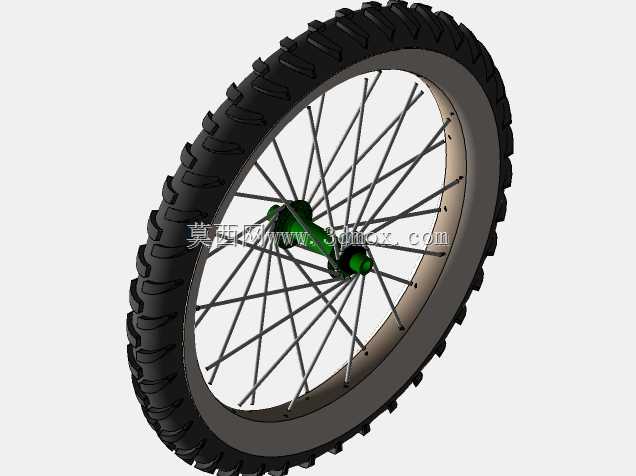

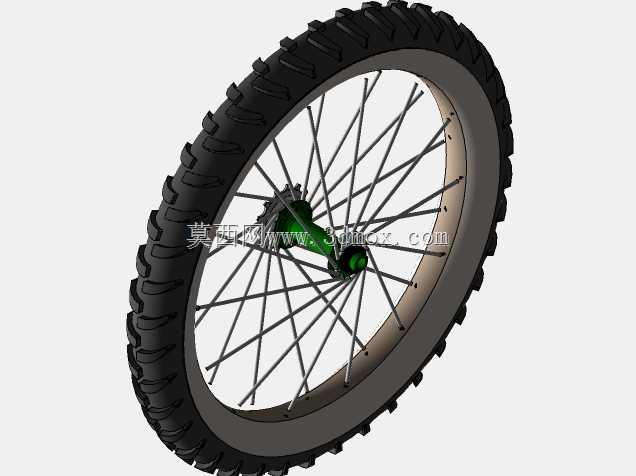

　　这款两轮脚踏代步车的三维结构设计，核心面向低龄儿童日常户外骑行、社区短途通勤场景，可作为儿童平衡能力训练、户外休闲活动的配套载具，也能为童车生产企业的结构迭代、零部件选型提供三维数模参考。从实际使用场景出发，设计阶段优先考虑了低龄使用者的操控便利性与结构安全性，整体车架采用倾斜式跨高设计，降低上下车的动作门槛，避免骑行过程中卡绊衣物的风险，车把与鞍座的相对位置经过多轮姿态调整，适配110cm至140cm身高区间使用者的骑行姿态，减少长时间骑行的腰部、腕部疲劳感。整车的行走系统采用前后等径橡胶充气轮胎搭配辐条式轮组，轮组内置深沟球轴承作为转动支撑，转动阻尼控制在合理区间，既保证滑行过程的顺畅度，

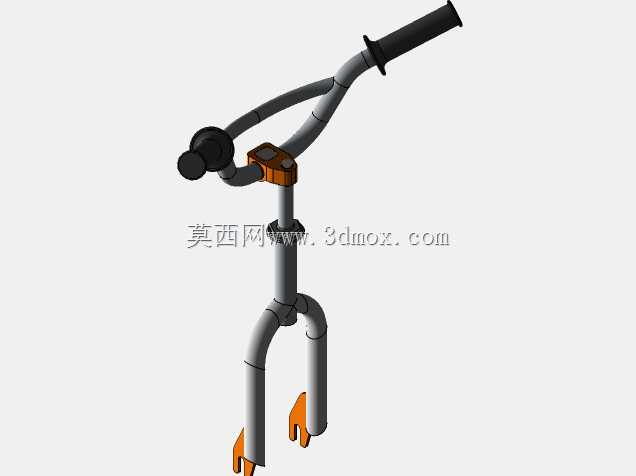

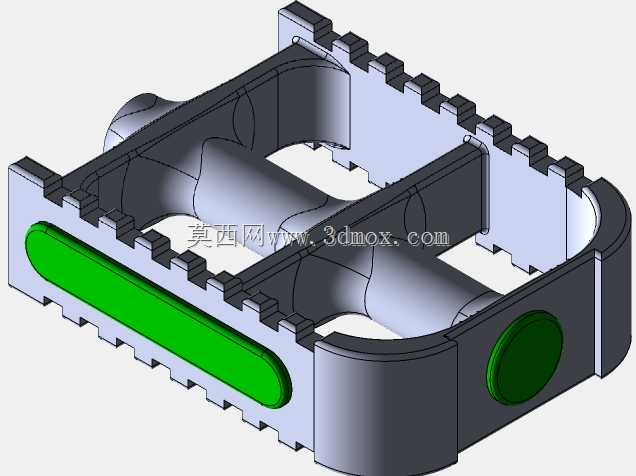

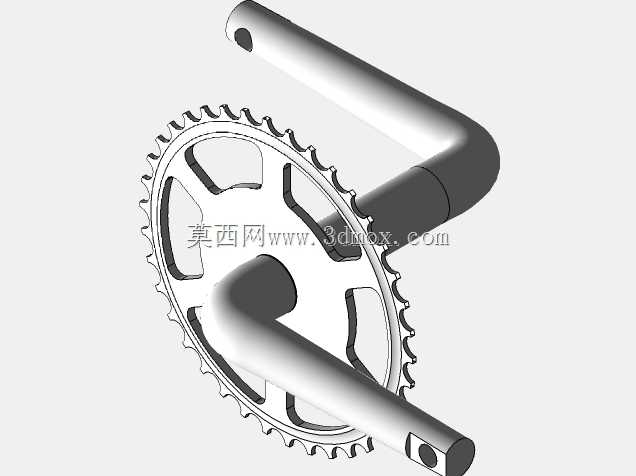

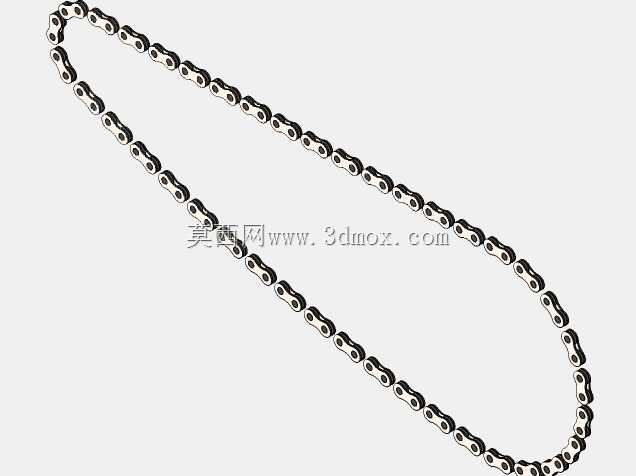

　　也能通过轮胎的形变吸收铺装路面的细小颠簸，前叉位置集成了弹簧式减震结构，应对小区内减速带、非铺装砖面路面的冲击时，可将震动传导路径上的峰值载荷降低30%以上，避免刚性冲击直接传递到车把与使用者手臂。传动系统采用单速链传动结构，牙盘与飞轮的传动比设定为2.4:1，匹配儿童的腿部发力区间，避免传动比过大导致的起步费力、踏频过低问题，脚踏表面设置了防滑凸起结构，踩踏过程中可增大鞋底与脚踏的接触摩擦力，防止脚滑脱开带来的安全隐患，曲柄长度设定为102mm，适配儿童腿部摆动幅度，避免膝关节过度弯折造成的运动损伤。制动系统采用前后钳形闸结构，刹车手柄的握距经过专门调整，适配儿童较小的手掌尺寸，握力触发阈值控制在15N以内，

　　不需要过大的握力即可实现可靠制动，制动块采用耐磨橡胶材质，与轮圈刹车边的接触面积经过匹配计算，制动过程线性平稳，不会出现抱死侧滑的问题。整车的外形尺寸控制在1200mm长、580mm宽、920mm高的边界范围内，可轻松放入家用电梯、汽车后备箱，满足日常携带外出的需求，安装边界上，所有外露的紧固件均采用内六角防松结构，突出车架表面的高度不超过3mm，避免尖锐凸起造成的磕碰伤害，车架管材采用圆角过渡设计，所有焊接位置均做了圆弧打磨处理，不存在应力集中的直角结构。设计过程中对整车的重心位置做了反复校核，整车重心高度控制在距地面380mm的位置，前后轴载荷分配为45:55，静止状态下的侧倾稳定角达到28度，

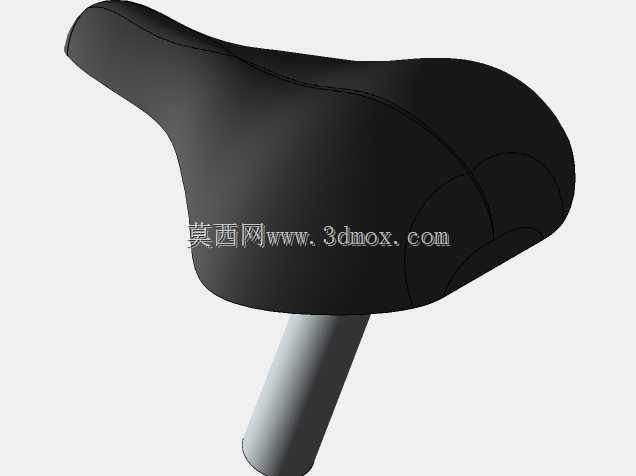

　　即使骑行过程中出现小角度倾斜也不易侧翻，车把的转动角度限制在左右各60度，避免转向角度过大造成的前轮别死、整车失控问题。鞍座采用软质发泡填充材质，表面做了防滑纹理处理，可根据使用者身高在70mm的行程范围内上下调整，调整结构采用快拆式锁紧机构，不需要额外工具即可完成高度调节，操作门槛极低。车把位置预留了辅助轮安装接口，可根据使用者的骑行熟练程度选装两侧辅助轮，帮助初学者快速掌握平衡技巧，待骑行能力提升后可快速拆除辅助轮切换为标准两轮骑行状态。从三维建模的细节来看，所有零部件的装配关系均按照实际生产的公差要求做了配合间隙设定，转动部件之间预留了0.2mm至0.5mm的装配间隙，避免实际装配过程中出现干涉卡滞问题，车架的管材壁厚设定为1.8mm，在保证整体结构强度的前提下控制整车重量，整车整备质量控制在8.2kg，成年人可单手提携挪动，方便日常搬运上下楼梯。
