直线传动配套链条张紧调节装置

　　在各类采用链条作为直线传动介质的自动化输送、物料移载设备中，链条长期运行后因磨损产生的节距拉长、松边垂度过大问题，一直是导致传动跳齿、异响、定位精度偏移甚至链条脱轨卡滞的核心诱因，这款张紧装置正是针对直线布局的链条传动场景开发的配套张紧部件，区别于常规回转传动用的张紧轮结构，它采用双导杆导向的滑动式张紧结构，能在直线传动段对链条施加稳定的预紧力，适配水平布置、垂直布置的各类直线链条传动工位。

　　从实际使用场景来看，这类张紧装置常被集成在倍速链输送线的回程段、直线模组的链条传动端、长行程龙门移栽机构的传动链路上，尤其是输送距离超过3米的直线链条传动系统，仅靠两端链轮的固定轴位张紧，无法抵消链条全长累积磨损带来的伸长量，运行一段时间后松边垂度会持续增大，在高速启停工况下还会出现链条拍打导轨的问题，加装这款张紧装置后，可以通过调整装置的安装位置，持续补偿链条的磨损伸长量，让链条始终保持合理的张紧度，避免松边垂度引发的各类传动故障。

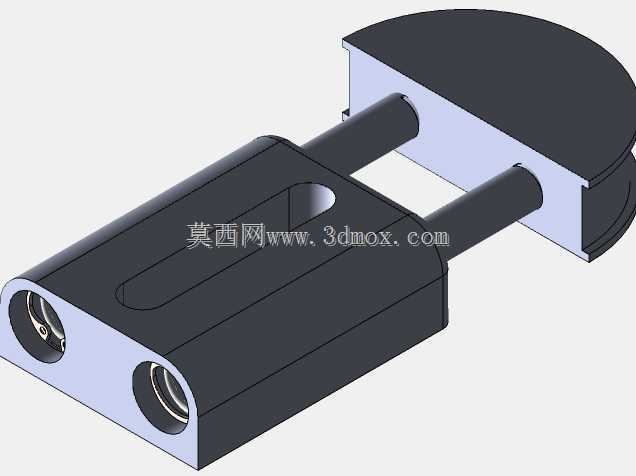

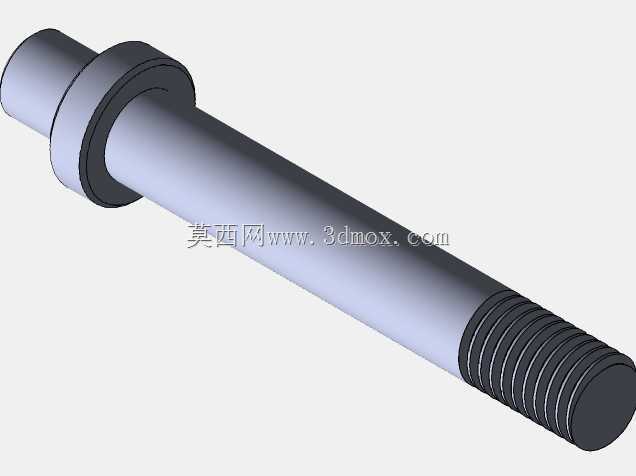

　　结构设计上，这款张紧装置采用双平行导杆作为滑动导向载体，主体滑块部分集成了两个与链条销轴适配的啮合轮，两个导杆与安装基座之间采用间隙配合，滑块可沿导杆轴线方向平稳滑动，不会出现偏摆卡滞的问题。主体滑块上开设的长圆形调节孔，是用于张紧力调整的核心结构，安装时可以通过穿过调节孔的紧固件，调整滑块相对于安装基座的位置，进而改变啮合轮对链条的压紧程度，实现张紧力的精准调节。双导杆的导向设计相比单导杆结构，抗偏载能力提升明显，即使链条在运行过程中存在小幅的横向摆动，滑块也能保持稳定的滑动姿态，不会出现单侧卡滞导致张紧力失效的问题。

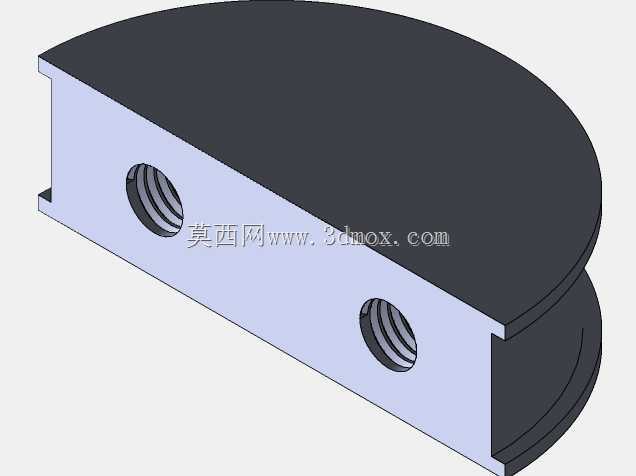

　　安装边界方面，这款张紧装置的安装基座采用半圆端的平板结构，两个安装孔位对称布置在基座的半圆端两侧，安装时可以直接通过螺栓固定在传动设备的机架型材或者安装板上，不需要额外加工复杂的适配结构。装置的整体厚度控制在较薄的尺寸区间，不会占用过多的安装空间，即使是安装空间局促的小型直线传动模组，也能找到合适的安装位置。导杆的有效滑动行程覆盖了常规工业链条全生命周期内的磨损伸长量，一次安装后，只需要定期调整滑块位置就能满足张紧需求，不需要频繁更换部件。

　　功能特性上，这款张紧装置的啮合轮采用内嵌轴承的转动结构，与链条接触时为滚动摩擦，不会额外增加链条的运行阻力，也不会加速链条销轴的磨损。滑块与导杆之间的配合间隙经过合理设计，既能保证滑动顺畅，又不会出现过大的旷量，避免张紧状态下装置出现异响。整个装置的外露结构没有易积尘的复杂沟槽，在粉尘较多的生产车间环境下使用时，日常清理维护十分方便，不会因为粉尘堆积导致滑块滑动卡滞。

　　从设计思路来看，这款张紧装置没有采用常规张紧轮的摆臂式结构，主要是考虑到直线传动段的张紧需要沿链条传动方向施加稳定的正压力，摆臂式张紧轮的张紧力方向会随摆臂角度变化，在长行程直线传动中容易出现张紧力不均的问题，而双导杆滑动式结构的张紧力方向始终与链条直线段保持垂直，张紧力施加更加均匀，不会改变链条的直线运行轨迹。同时这种结构的整体刚性更好，在高速重载的直线传动工况下，不会因为链条的冲击力出现摆臂抖动的问题，张紧状态更加稳定。

　　在实际选型适配时，只需要确认所使用链条的节距参数与装置啮合轮的齿距匹配，同时确认安装位置有足够的空间容纳装置的整体尺寸，就可以直接安装使用，不需要对原有传动结构做大幅改动。对于已经投入使用的存量设备，也可以通过加装这款张紧装置，解决链条松边垂度大的问题，延长链条的使用寿命，降低设备的维护频次。
