重载定向平板安装式工业脚轮结构设计

　　这款定向脚轮的结构设计，核心围绕工业场景下的固定方向移动承载需求展开，区别于万向脚轮的转向功能，该款产品仅保留直线行进的移动能力，适配不需要频繁转向、仅需沿固定轨迹移位的设备安装场景，常见于重型货架底部、固定式工装台移位结构、生产线旁固定工位的物料周转台、大型电气柜底部移位结构等场景，这类场景下设备移位频率低，单次移位路径固定，不需要转向自由度，定向结构反而能提供更好的行进稳定性，避免设备停放后出现意外滑移偏移的问题。

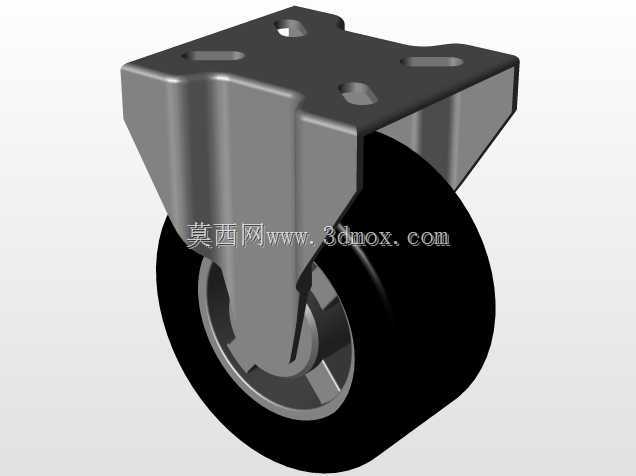

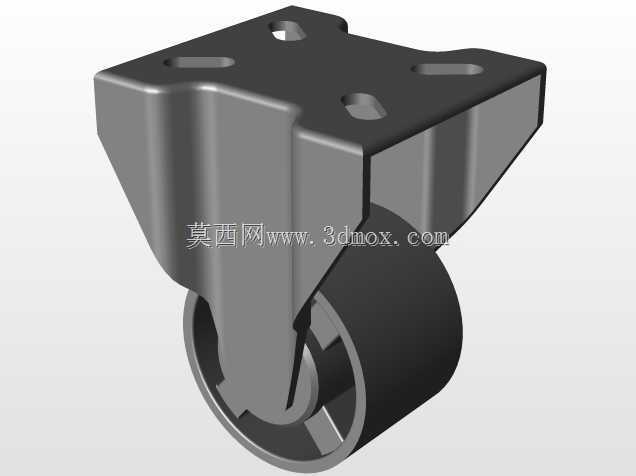

　　从结构组成来看，该脚轮分为顶部安装支架、支撑立架、滚轮组件三个核心部分，顶部安装板采用平板式安装结构，板面上预留四个长圆形安装孔，长圆孔的设计能够适配一定范围内的安装孔位偏差，降低安装时的对位精度要求，现场安装时不需要严格匹配支架孔位与设备底部安装孔的绝对同轴，可通过长圆孔的调节余量完成固定，适配不同设备底部的安装孔距公差。安装板与下方支撑立架采用一体化弯折成型结构，区别于焊接拼接的支架结构，一体化弯折的金属支架不存在焊缝应力集中问题，长期承重状态下不会出现焊缝开裂的失效风险，支撑立架两侧做了圆弧过渡的加强结构，弯折处的圆角设计能够分散承重时的应力传递，避免直角弯折处出现应力断裂，同时立架两侧的包覆结构能够对滚轮侧面形成防护，避免车间内的杂物、金属切屑卷入滚轮与支架的间隙中，造成滚轮卡滞无法转动的问题。

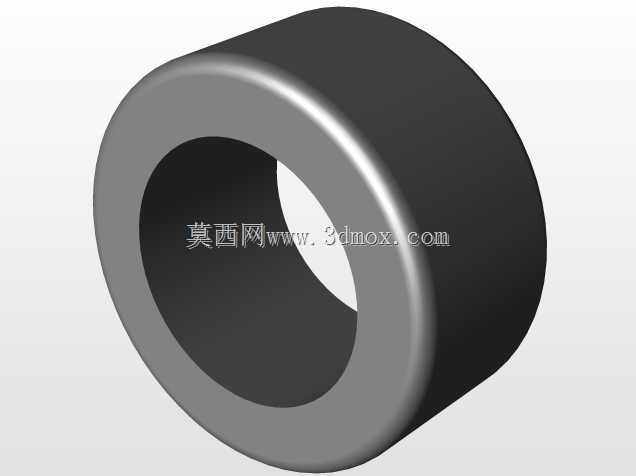

　　滚轮部分采用包胶式滚轮结构，滚轮内核为硬质承重结构，外层包覆高耐磨弹性材质，这种结构设计一方面能够保证滚轮的径向承重能力，硬质内核可以承受大载荷下的径向压力，不会出现滚轮形变压扁的问题，另一方面外层弹性材质能够在行进过程中吸收地面的微小颠簸，降低设备移位时的振动传递，避免设备上搭载的精密元器件因移位振动出现松动或精度偏移，同时包胶材质与地面的接触摩擦力适中，既不会因为摩擦力过大导致推移费力，也不会因为摩擦力过小出现停放时滑移的问题。滚轮与支架之间采用转轴穿接固定，转轴两端与支架的安装孔做过盈配合，滚轮内部预留轴承安装位，转动时仅滚轮内圈与转轴相对转动，降低转动阻力，长期使用磨损后仅需更换滚轮组件即可，不需要整体更换脚轮支架，降低后期维护成本。

　　从安装边界尺寸来看，顶部安装板的长宽尺寸适配常规工业设备的底部安装梁宽度，四个安装孔的孔距符合通用五金配件的安装规范，能够直接替换同规格的现有脚轮产品，不需要对设备底部安装结构做额外改造。支架的整体高度控制在常规脚轮的标准高度范围内，安装后设备底部离地面的间隙符合工业设备的安全间隙要求，既不会因为间隙过小导致设备底部与地面凸起剐蹭，也不会因为间隙过大导致设备整体重心过高，影响停放稳定性。滚轮的宽度与直径做了匹配设计，大直径滚轮能够更好地越过车间地面的微小障碍物，比如地面的接缝、小尺寸的杂物凸起，较宽的滚轮接触面能够降低单位面积的地面压力，避免在环氧地坪等软质地面上留下压痕，适配不同材质的车间地面使用需求。

　　在实际选型应用中，这类定向脚轮通常会与同规格的万向脚轮搭配使用，一般在设备的行进方向后端安装两个定向脚轮，前端安装两个带刹车的万向脚轮，移位时通过前端万向轮调整行进方向，到位后通过万向轮的刹车结构锁定位置，后端的定向脚轮负责提供稳定的直线行进导向，避免行进过程中出现方向偏摆。相比四个万向轮的配置，这种搭配方式能够降低整体配件成本，同时提升长距离直线移位时的行进稳定性，不会出现万向轮随意转向导致的推移方向不受控的问题，尤其适合重型设备的短距离移位场景，比如车间内的大型设备工位调整、重型物料架的库位调整等场景，不需要额外的搬运设备，仅需人力推移即可完成移位操作，大幅降低车间内设备移位的作业成本。

　　设计过程中针对支架的承重能力做了结构优化，通过有限元受力分析模拟满载状态下的支架应力分布，在应力集中的弯折位置做了加厚处理，非受力位置做了轻量化的挖槽设计，就是安装板上预留的几个凹槽结构，这些凹槽在不降低支架整体结构强度的前提下，减少了支架的金属材料用量，降低脚轮自身重量，同时凹槽结构能够提升安装板的抗弯强度，避免安装板在重载下出现弯曲变形，保证安装面与设备底部的贴合度，避免安装后出现局部应力过大导致的固定螺丝断裂问题。滚轮的材质选择也充分考虑了工业场景的使用环境，外层包胶材质具备耐油污、耐轻度化学腐蚀的特性，能够适应车间内少量切削液、润滑油滴落的使用环境，不会因为接触常见工业油品出现材质老化开裂的问题，延长脚轮的整体使用寿命。
