1.5英寸万向重载脚轮结构设计

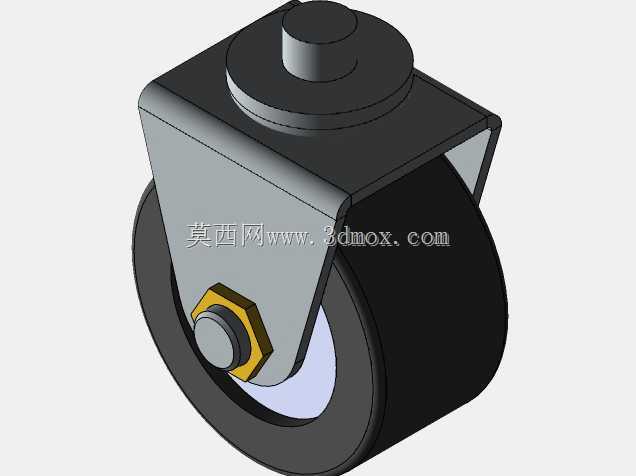

　　在车间物料周转、轻型工装台架、办公移动家具以及医疗护理设备的底部支撑环节，小尺寸脚轮一直是兼顾移动灵活性与安装紧凑性的核心部件。本次拆解的这款1.5英寸脚轮，针对小安装空间下的短距离频繁移动场景做了结构优化，整体采用回转支承式顶部安装座搭配双侧夹持支架的经典布局，没有额外设置转向锁止与行走制动结构，属于通用型无刹万向脚轮，适配不需要定点锁止、仅需推行移位的轻载工位。

　　从实际安装边界来看，这款脚轮的顶部采用圆柱凸台式定位轴结构，安装时可以直接插入设备底部预设的安装孔位，依靠轴段的径向配合完成周向定位，支架顶部的圆盘端面与设备底板贴合承载，不需要额外搭配法兰盘打孔固定，在薄钣金柜体、塑料底座工装的安装场景里，这种插装式结构能大幅减少底板加工工序，不需要在底板上加工四个螺栓过孔，仅需冲裁对应直径的中心孔即可完成预装，对小尺寸设备的底部布局非常友好。1.5英寸的轮径设定，决定了它的越障能力上限：日常车间地面的接缝、细小线缆、3mm以内的地面凸起都可以顺利越过，遇到更高的台阶或者地坪落差则需要抬升设备移位，选型时如果使用场景存在大量门槛、沟槽路况，就需要选用更大轮径的脚轮产品。

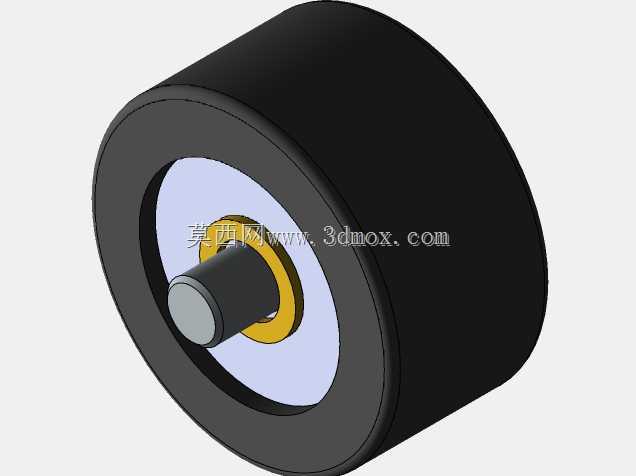

　　轮体部分采用实心硬质滚轮设计，轮面宽度在同尺寸脚轮里属于偏宽的规格，更大的接地面积可以降低轮面压应力，在PVC地坪、环氧地坪上推行时不会留下压痕，同时硬质轮材的滚动阻力更小，推行时不需要施加过大的水平推力，哪怕单台设备搭载四只同规格脚轮，单人也可以轻松推动满载的工装架。滚轮的转动副采用螺栓+锁紧螺母的穿心轴结构，轴段穿过两侧支架的同轴孔与滚轮中心的预设孔位，末端用六角螺母锁附，螺母和支架之间预留了合理的轴向间隙，既不会因为锁附过紧导致滚轮卡滞，也不会因为间隙过大出现滚轮轴向窜动，长期使用后如果轮内出现磨损松旷，只需要拧紧末端螺母或者更换轴套即可完成维护，不需要整体报废脚轮，运维成本很低。

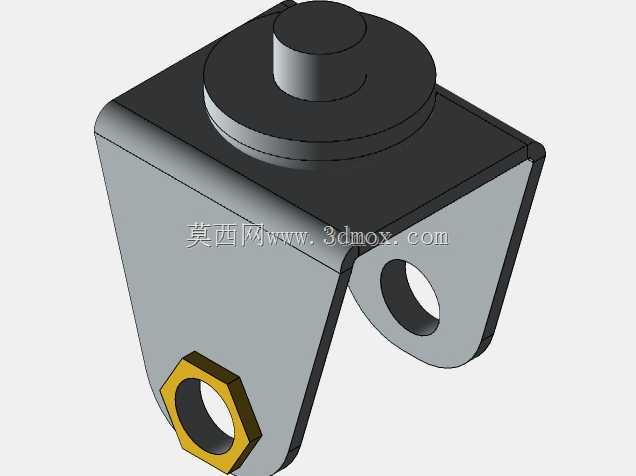

　　上部的回转转向结构，支架顶部的圆盘和安装座之间形成回转摩擦副，推行时支架可以绕顶部中心轴360度自由旋转，随时跟随推行方向调整轮体朝向，不会出现转向卡滞、轮体蹭到支架侧板的问题。支架采用钣金折弯成型的U型夹持结构，两侧板平行度在加工时做了管控，滚轮装入后两侧和支架侧板之间留有均匀间隙，转向过程中不会出现侧板摩擦轮面的情况。顶部的圆柱定位台和下方回转盘为一体式受力结构，垂直方向的载荷可以从设备底板直接传递到回转盘，再分流到两侧支架侧板，最终通过穿心轴传递到滚轮接地，整个传力路径没有薄弱的焊接受力点，支架的折弯圆角位置做了应力缓释处理，频繁承受冲击载荷时也不会在折弯处出现开裂。

　　在三维建模过程中，需要重点管控几个配合尺寸：首先是顶部插装轴的直径和插入深度，要和设备底部的安装孔位公差匹配，间隙过大会导致脚轮安装后出现晃动，间隙过小则会出现装配困难；其次是两侧支架轴孔的同轴度，穿心轴穿过两个孔和滚轮中心孔，如果同轴度偏差过大，滚轮转动时会出现周期性卡滞；最后是滚轮的回转包络空间，设备底部需要预留出足够的空间，保证脚轮在360度转向时，轮体不会和设备底部的横梁、电气走线槽发生干涉，一般在轮体外侧预留10mm以上的安全间隙即可避免转向剐蹭。

　　这类小脚轮的实际适配场景非常广泛，小型工具车、移动式检测仪器台架、办公椅底座、医疗设备的辅助支撑脚、生产线旁的小型物料周转车都可以选用，它没有复杂的制动组件，整体零件数量少，故障点低，在不需要频繁定点锁止的移动场景下，比带刹脚轮的耐用性表现更好，日常使用仅需要定期清理轮面缠绕的线缆、杂物，在转轴位置少量涂抹润滑脂即可长期稳定运行。建模时把所有零件的装配关系按照实际装配逻辑约束，转向副、滚轮转动副都设置为可动状态，后续做设备整体移动模拟时，可以直接验证脚轮的运动干涉情况，提前排查底部布局的设计缺陷。
