多接口带安装耳法兰式五通连接阀体结构

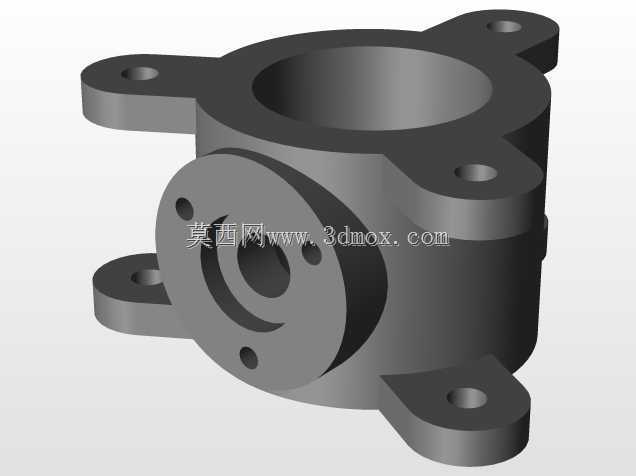

　　这款阀体结构的设计，最初是针对小型流体管路系统的多通路转接需求展开的，在实际的工业现场、小型实验台架、民用流体输送支路里，经常会遇到单路流体需要拆分到多个方向、同时要兼顾安装稳固性的场景，常规的两通、三通阀件往往需要额外搭配多个转接头才能实现通路布局，不仅会增加管路的泄漏点，还会挤占安装空间，多出来的接头也会提升整体的流体阻力，影响管路的输送效率。从结构设计来看，这款阀体采用一体化铸造成型的主体思路，主体为中空的筒状主通路，主通路的轴向作为流体的主流通方向，侧壁垂直引出一个带法兰安装面的支路接口，能够实现主路流体的侧向分流或者侧向取样、测压接入。主体的周向均匀分布了四个带安装孔的固定耳，每个固定耳上都加工有同轴的光孔安装位，

　　安装时可以直接穿装螺栓将阀体固定在安装基座或者相邻的管路端面上，四个固定耳的受力点均匀分布在主体四周，相比单侧或者双侧固定的结构，能够承受更高的管路振动载荷，避免长期运行过程中因为管路抖动出现固定螺栓松动、密封面错位泄漏的问题。在安装边界的设计上，固定耳的安装孔中心距经过了匹配常用低压管路法兰的尺寸校核，不需要额外制作转接板就可以直接和常规的同通径管路法兰配对，侧向支路的法兰面上同样预留了三个均匀分布的螺栓孔，能够直接对接同规格的支路管路、仪表或者控制阀件，主通路的两端端口也预留了足够的密封面宽度，可以适配平面密封垫或者O型圈的密封方案，不需要额外加工密封槽就能满足低压工况下的密封要求。从功能特性来说，

　　一体化的主体结构没有多余的拼接焊缝，内部的流体通路交汇处做了圆弧过渡处理，能够减少流体在转向位置的涡流损失，降低流体输送过程中的压损，同时也能避免介质中的杂质在转角位置沉积堵塞通路。固定耳的厚度和主体壁厚做了等强度匹配，在保证整体结构刚性的前提下，尽可能减少了不必要的材料冗余，既能够控制阀体本身的重量，也能降低铸造过程中的壁厚不均导致的内应力问题，后续如果需要对通路进行机加工，均匀的壁厚也能减少装夹变形的概率。在实际应用场景里，这类阀体既可以作为多通路管路的固定连接节点，也可以在内部加装阀芯组件作为分流阀、换向阀的主体外壳使用，适配水、低压气体、低粘度油品等多种常规流体介质，在小型液压站的冷却回路、实验室气路的分气节点、

　　民用供水的支路分配场景下都能适用。设计过程中特意将所有的安装连接面都设计成平面结构，不需要复杂的曲面加工，普通的立式铣床或者车床就能完成所有的机加工工序，加工门槛低，适合小批量的加工生产，也方便后期使用过程中对密封面进行修复打磨，降低维护成本。四个固定耳的位置特意避开了侧向支路的法兰安装空间，在安装侧向支路的螺栓时，工具不会和主固定耳产生干涉，现场安装的操作空间足够，不需要使用特殊的窄幅扳手就能完成所有螺栓的紧固操作，能够有效提升现场装配的效率。阀体的主体外表面没有多余的凸起结构，整体轮廓规整，不管是做表面防锈喷涂还是保温包裹都很方便，外表面的圆弧过渡也能减少应力集中点，在承受管路压力波动的时候，不会因为局部应力过大出现壳体开裂的问题。
