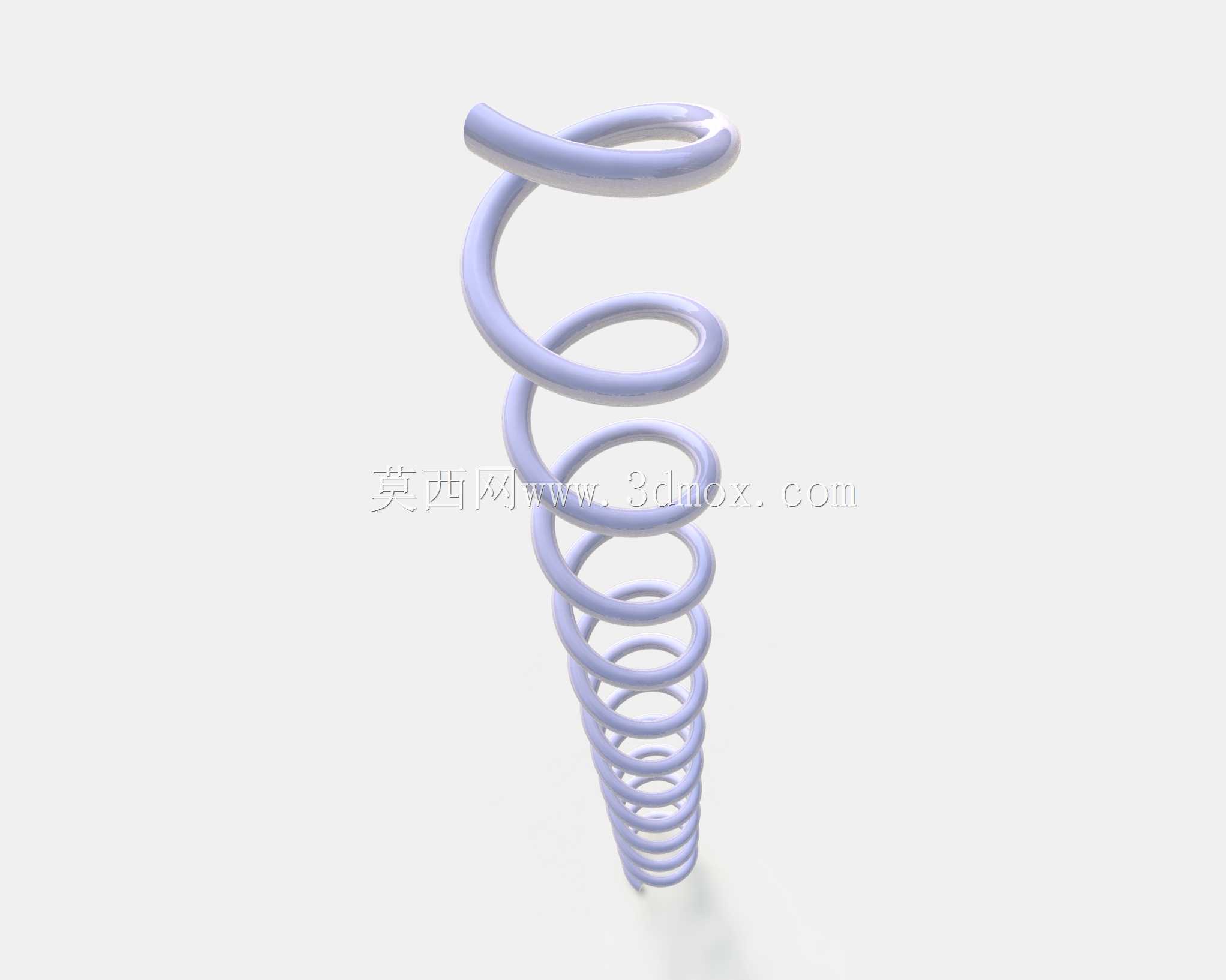

避免设备跌落时天线根部直接硬接触壳体出现断裂;当压缩行程到中后段,小直径的簧圈开始参与承载,刚度会逐步提升,能提供足够的复位弹力,保证天线弹出或者按键回弹的行程到位,不会出现疲软卡滞的问题。建模的时候首先要确认安装边界,上端最大圈径要匹配安装腔的上部内径,预留0.2毫米的径向间隙,避免簧圈压缩时和腔壁摩擦产生异响或者磨损涂层;下端最小圈径要适配定位柱的外径,间隙控制在0.1毫米以内,保证弹簧压缩过程中不会出现偏斜,避免侧向力导致的簧圈永久变形。节距的选择也不是均匀分布的,上端大直径段的节距相对更大,给初始形变预留足够的压缩空间,往下随着圈径收窄,节距逐步变小,保证整体压并高度符合设计要求,不会出现压并时圈与圈之间干涉的问题。在日常的机械结构设计工作里,弹性元件的选型与建模往往是容易被新手忽略的细节,很多人觉得弹簧就是标准件直接调用就行,但实际工况里,很多安装空间受限、受力曲线有特殊要求的场景,标准弹簧根本没法满足使用需求,这时候就需要针对性做非标的螺旋弹簧设计。这次做的这款变径螺旋弹簧,最初的需求来自小型手持通讯设备的天线内置缓冲结构,设备内部的安装腔是上宽下窄的锥形空间,常规等径弹簧要么上端没法适配腔体内径出现卡滞,要么下端尺寸过大挤占主板布线空间,所以才确定了变径的结构形式。从受力特性来说,这种上端圈径大、下端圈径逐步收窄的结构,在受压初期是大直径的簧圈先发生弹性形变,刚度相对偏小,能吸收轻微的磕碰冲击力,
簧丝直径的选择是结合受力要求算出来的,要满足最大压缩量下的剪切应力在材料许用范围内,同时还要考虑疲劳寿命,毕竟手持设备的按键或者天线结构,整个生命周期里的压缩次数可能达到数万次,簧丝直径太小容易出现疲劳断裂,太大又会导致刚度过高,按压力度超出用户舒适区间。实际建模过程里,螺旋线的轨迹是关键,不能直接用普通的等径螺旋线,要做直径随高度线性渐变的螺旋路径,同时还要匹配两端的并圈磨平结构,上端支撑圈要磨平3/4圈,保证和上端按压件的接触面平整,受力均匀不会偏载;下端支撑圈磨平一整圈,和底部定位面完全贴合,避免装配后弹簧出现倾斜。很多新手做弹簧建模的时候容易忽略两端并圈的处理,直接把有效圈数的螺旋线扫掠完就结束,
实际装配的时候就会发现支撑不稳,压缩的时候容易歪,甚至出现簧圈卡到相邻零件缝隙里的问题。另外还要考虑弹簧的自由高度,要比安装腔的最大深度高出一定数值,保证装配后有一定的预压量,不会因为零件公差累积出现弹簧松脱晃动的问题;同时预压量不能太大,不然会导致初始按压力度过大,影响操作手感。这种变径弹簧除了用在手持通讯设备里,在很多小型精密仪器的缓冲结构、小家电的按键复位结构、甚至是一些精密夹具的压紧结构里都能用到,核心优势就是在有限的安装空间里,实现非线性的刚度曲线,匹配不同行程段的受力需求,相比等径弹簧能更好地适配锥形或者阶梯形的安装空间,在相同的安装高度下,能获得更长的有效压缩行程,同时避免压并时的应力集中问题。
做这类弹性元件的三维建模,不能只盯着外形画得像,必须结合实际的装配关系、受力要求、工艺可行性来调整参数,比如簧圈的旋向,虽然常规使用里旋向对性能影响不大,但如果是和螺栓类零件相邻安装,就要注意旋向避免弹簧卡入螺纹间隙;还有两端磨平的角度,要保证支撑面和弹簧轴线垂直,垂直度公差要控制在自由高度的2%以内,不然压缩的时候侧向力会大幅提升,严重缩短弹簧使用寿命。在做装配校验的时候,还要模拟弹簧压缩到最大行程时的状态,检查所有簧圈之间的间隙,确认不会出现圈间碰磨,同时检查弹簧压缩到最小高度时,和周边的电子元件、结构筋位有没有干涉,尤其是手持设备内部空间紧凑,哪怕0.1毫米的干涉,量产的时候都可能导致装配困难或者零件刮损。
