带滚轮摆杆型V-156-1C25微型限位开关

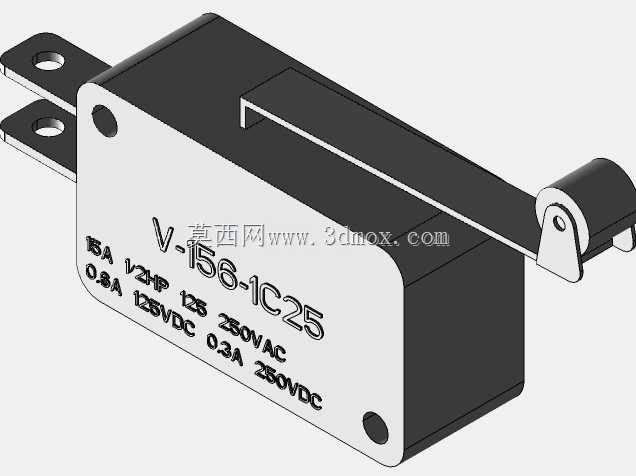

　　在非标自动化生产线、小型工装夹具、3D打印设备运动轴、家电门体联锁这类需要精准位置触发的场景里，这类带滚轮摆杆的微型限位开关是出镜率极高的基础电气元件，很多刚入行的结构工程师做选型时，容易只看触点负载参数忽略安装边界和摆杆触发角度，最后装到设备上要么触发行程不够信号丢了，要么摆杆被硬顶到死点把开关本体压裂。这款V-156-1C25型号的开关本体采用方正的盒式结构，外壳用阻燃热固性塑料注塑成型，表面做了细微的磨砂处理，避免车间油污附着后打滑影响检修操作，本体四个角预留了沉头安装孔，两个带固定耳的安装孔位伸出本体侧边，安装时不需要在安装板上挖沉槽，直接用M2.5的盘头螺丝就能从正面锁付，对于安装板厚度在1-3mm的薄板结构适配性很好，

　　不会出现螺丝过长顶到内部触点结构的问题。摆杆部分采用冷轧钢冲压成型，表面做了镀彩锌防锈处理，末端套的尼龙滚轮是过盈压装在摆杆端部的销轴上，滚轮转动阻尼适中，不会因为设备运行的振动出现自转松脱，触发的时候滚轮和被检测的运动件是滚动摩擦，相比直动式的平头开关，能大幅减少运动件和触发端的磨损，哪怕是每天上千次往复触发的工况，滚轮表面也不会很快磨出凹痕影响触发精度。触点参数上本体丝印明确标注了交直流负载的适配范围，交流侧可以承载15A 250VAC的阻性负载，直流侧0.3A 250VDC、0.8A 125VDC的负载能力，选型的时候要特别注意直流负载下的降容要求，不能直接按交流电流参数选直流回路的开关，不然很容易出现触点拉弧烧结的问题，很多小型设备的限位故障都是因为选型时没注意交直流负载差异导致的。设计建模的时候，要特别注意摆杆的触发行程边界，这款开关的摆杆初始角度是和本体上表面平行的，有效触发角度是摆杆下压15-30度的区间，超过35度之后就到了开关的机械死点，这时候内部的触点弹簧已经压到极限位置，再继续施压就会把摆杆的转轴压变形，所以做结构设计的时候，要给运动件预留足够的超程余量，不能让运动件过位之后硬顶摆杆。安装尺寸上本体的长宽尺寸大概是28mm*16mm，本体厚度不含摆杆是10mm左右，两个安装耳的孔中心距是21mm，摆杆完全伸出来的总长度是22mm，滚轮的直径是6mm，做安装板开孔的时候，除了两个固定螺丝的过孔，还要在本体下方预留至少2mm的间隙，

　　避免开关底部的脱模凸台顶到安装板，导致开关装歪之后触发位置偏移。接线端是在本体和摆杆相对的另一侧，两个插片式接线端子是6.3mm的标准规格，适配市面上通用的插簧端子，接线的时候不需要焊接，用压线钳压好插簧直接插进去就行，检修更换的时候拔插也很方便，端子周围做了凸起的挡边，避免接线的时候导线铜丝露出来碰到相邻端子造成短路。这类开关的实际用途不只是硬限位保护，在很多小型物料分拣机构里，还可以用来做物料到位检测，当物料推到摆杆位置压下开关，就给PLC发信号启动下一个分拣动作，相比光电传感器，这种机械触点的开关在粉尘多、有切削液飞溅的机加工工位可靠性更高，不会因为切削液附着在镜头上出现误触发，也不会因为车间的电焊信号干扰出现信号跳变。

　　建模的时候要把摆杆的活动自由度做出来，不要做成固定死的结构，不然做运动仿真的时候没法模拟触发过程，还要把本体上的丝印文字做上去，出工程图的时候方便装配工人核对型号，避免装错不同触发形式的开关，比如有的工位需要直动柱塞式的，错装成摆杆式的就会触发不到位。另外要注意开关的安装方向，滚轮摆杆的触发方向要和运动件的运动方向相切，不要让运动件从侧面撞滚轮，不然会给摆杆施加侧向力，时间长了摆杆转轴会出现旷量，触发位置就会漂移，严重的话还会把摆杆撞断。在做小型滑台的限位设计时，通常会在滑台的行程两端各装一个这种开关，一个做原点复位信号，一个做硬限位保护，原点开关的触发位置精度可以控制在0.5mm以内，足够满足大部分小型自动化设备的复位精度要求，硬限位开关的触发位置要比原点开关更靠外，在滑台冲出原点位置之后才触发，直接切断滑台的动力回路，避免滑台撞坏丝杆或者导轨。
