带料斗倾斜式螺旋输送上料设备结构

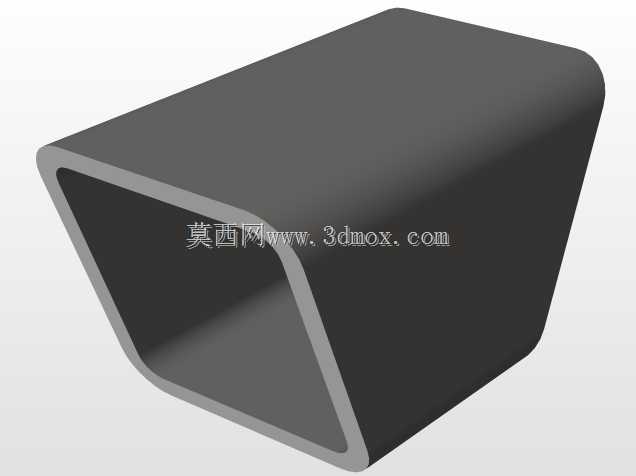

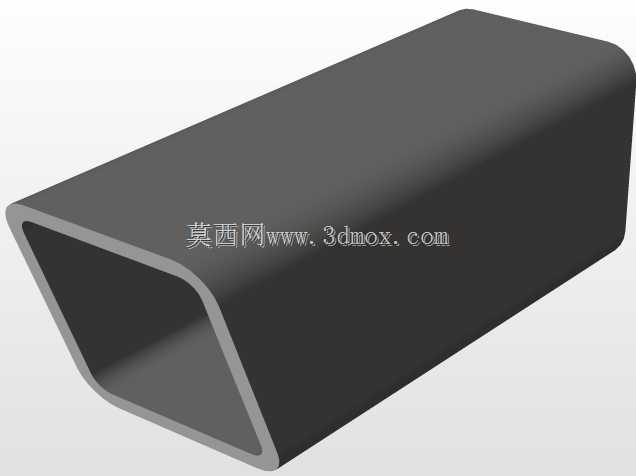

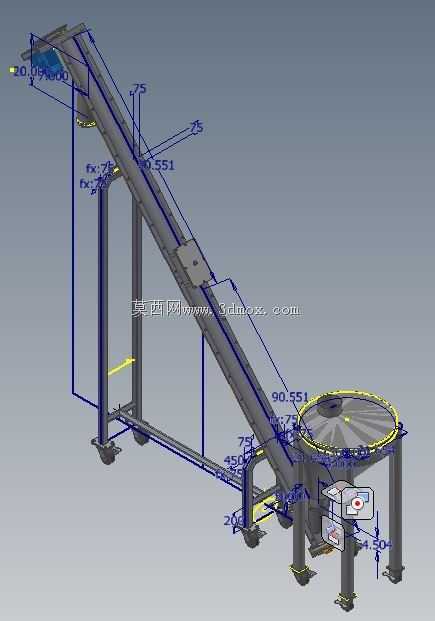

　　这套带料斗的螺旋输送结构，主要面向散状颗粒、粉体类物料的连续上料作业场景，常见于粮食加工、建材配料、化工粉体输送、食品原料转运等生产环节，用来衔接下方储料单元与上方加工设备的进料口，解决不同高度差工位间的物料密闭输送需求，避免开放式输送带来的物料洒落、粉尘外溢问题。从结构布局来看，设备采用倾斜布置形式，下端对接圆形储料斗，上端延伸至高位出料端，整体支撑结构采用方管焊接机架，底部配置可调脚杯，可在安装时根据现场地面平整度调整设备水平度，抵消地面不平带来的机架扭曲应力，保障螺旋轴运转的同轴度要求。设计阶段首先核算了输送倾角与物料安息角的匹配关系，当前布置的倾斜角度控制在常规散料可顺利沿螺旋槽提升的范围内，

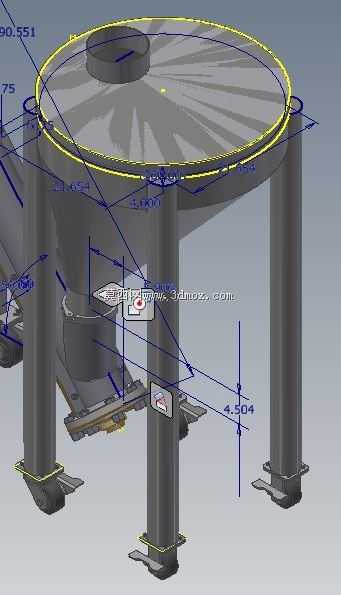

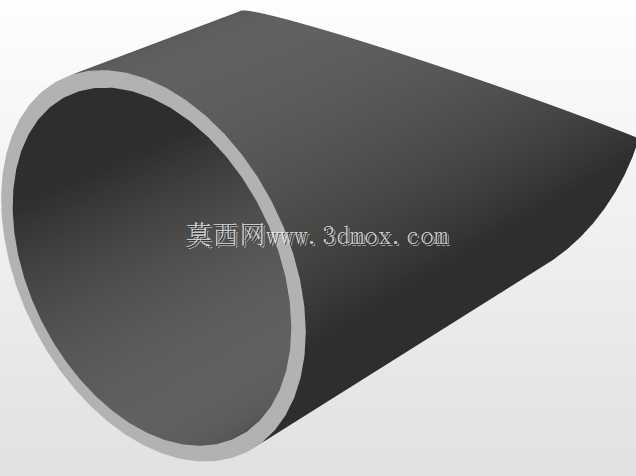

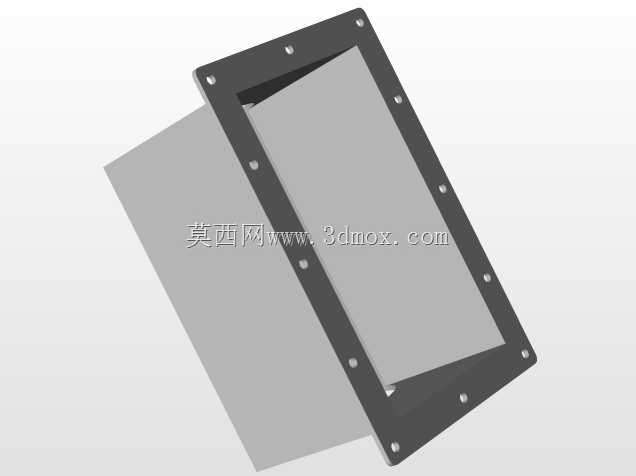

　　避免倾角过大导致物料沿螺旋叶片反向滑落，降低输送效率。螺旋槽采用分段式槽体结构，法兰连接的形式既方便加工阶段的尺寸精度控制，也便于后期运维时拆开槽体检修内部螺旋叶片、清理残留物料，槽体上预留的观察口位置可在设备运行时直观查看内部物料输送状态，排查堵料隐患。下端的圆形料斗设计为锥底收口形式，锥角匹配常见散料的滑落角度，确保料斗内物料可依靠自重持续落入螺旋进料端，不会在料斗角落形成积料死角，料斗与螺旋槽的衔接位置做了圆弧过渡处理，减少物料卡滞的可能，料斗顶部的敞口结构可适配人工倒料、上游设备落料等多种进料方式。支撑立柱的布置避开了现场人员操作通道与设备维护空间，斜向加强筋的设置提升了长距离倾斜槽体的结构刚性，

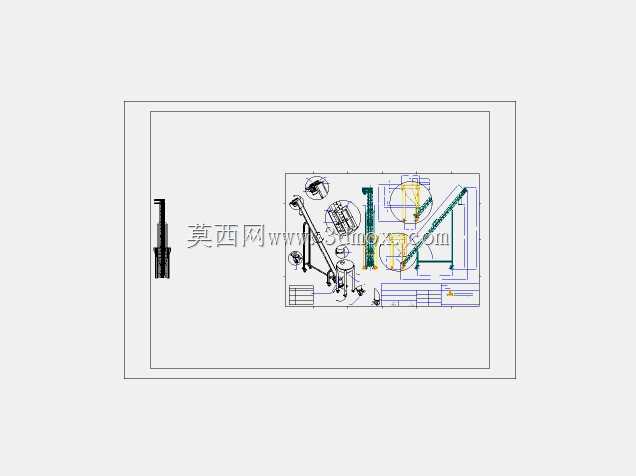

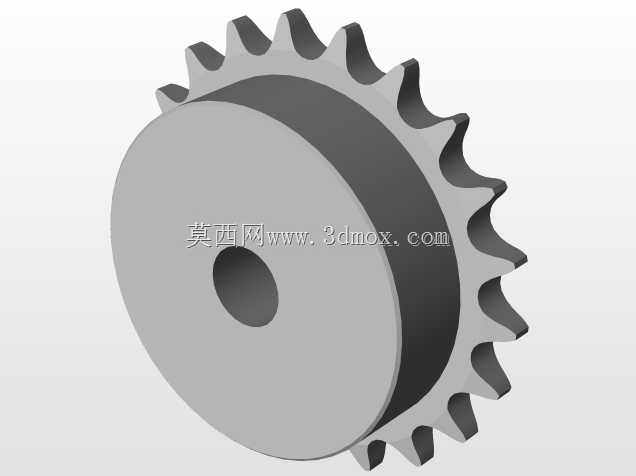

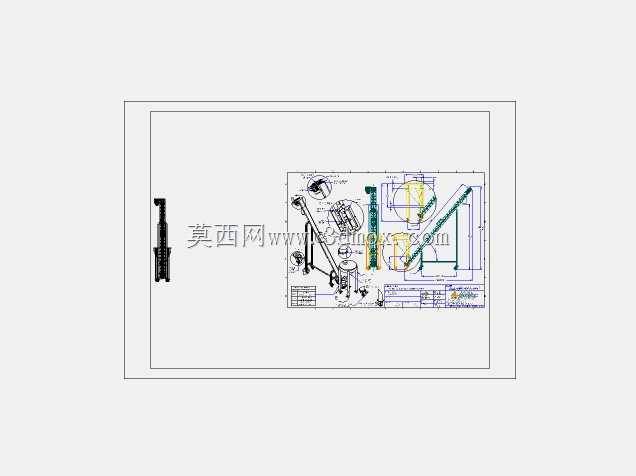

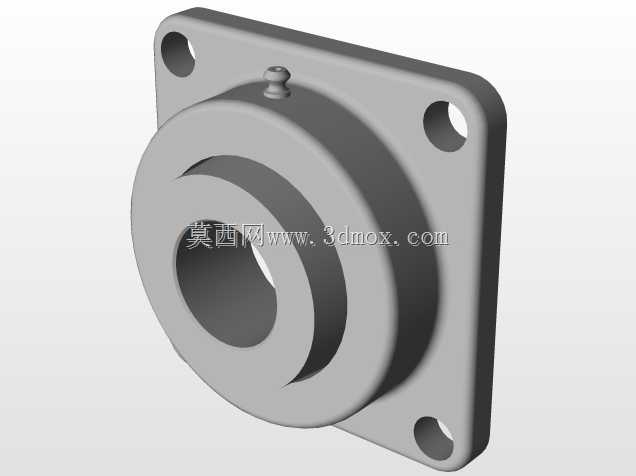

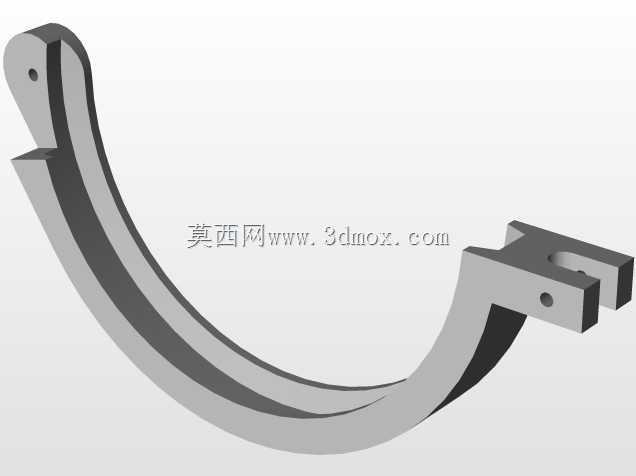

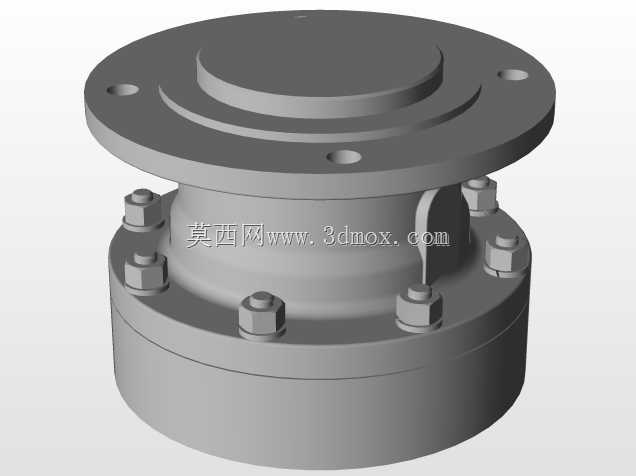

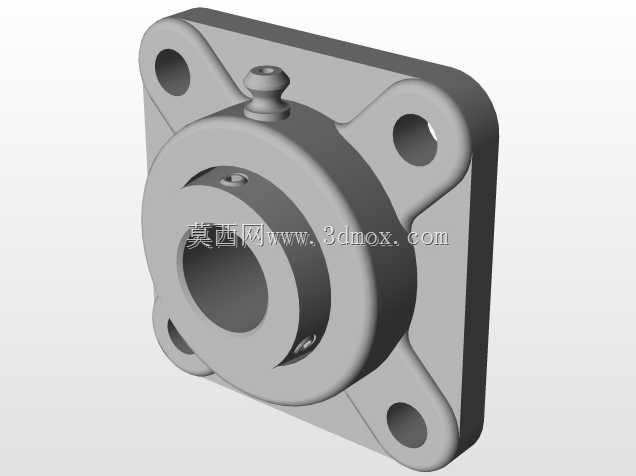

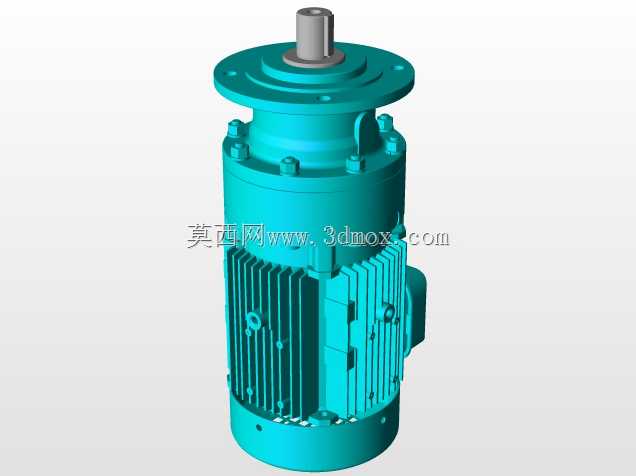

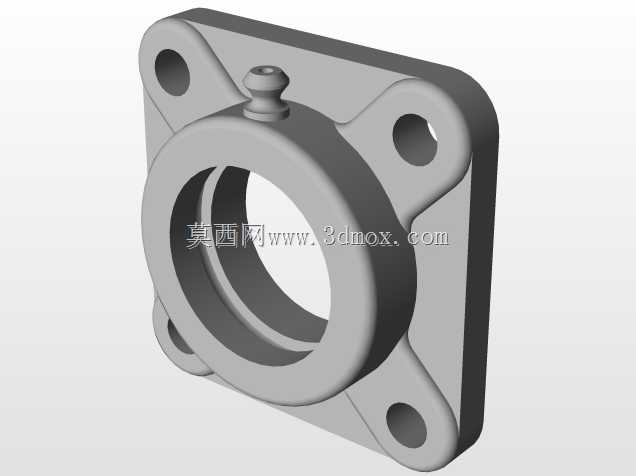

　　避免设备满载运行时槽体出现大幅振动，影响螺旋轴的运转稳定性。从安装边界尺寸来看，设备总长度、垂直提升高度、料斗直径、槽体宽度均做了明确的尺寸标注，现场安装前可根据标注的外形尺寸预留安装空间，核算进料端与出料端的对接位置，其中下端料斗的安装高度适配常见的地面放置或低位接料需求，上端出料口的高度可直接对接常见的加工设备进料口、称重料仓等工位，无需额外增设转接溜槽。螺旋轴的驱动端布置在设备上端，这种布置形式可让螺旋轴在运转时处于受拉状态，相比下端驱动的受压状态，能有效降低长螺旋轴的弯曲变形量，延长中间吊挂轴承的使用寿命，减少运转过程中的轴系振动。槽体与螺旋叶片之间的间隙控制在合理范围内，既避免间隙过小导致叶片与槽体刮擦产生异响与磨损，

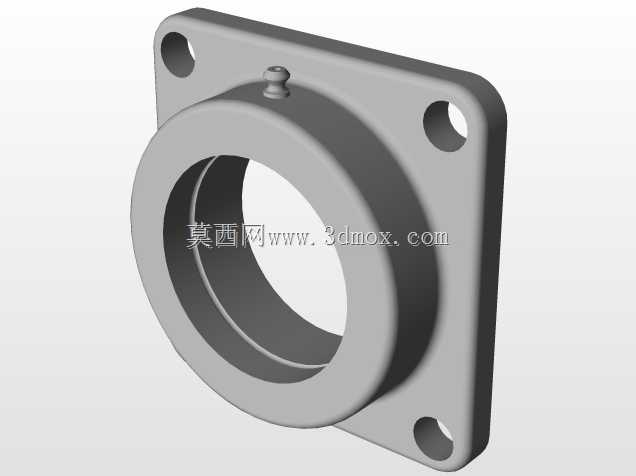

　　也防止间隙过大造成物料残留过多、输送效率下降。设备底部的机架支腿横向跨距经过核算，保障设备满载时的整体稳定性，不会因物料偏载出现侧翻风险，支腿上预留的地脚安装孔可在有振动防护需求的场景下将设备固定在地面，进一步提升运行稳定性。在实际选型应用时，可根据输送物料的磨琢性调整螺旋叶片的材质与厚度，针对磨琢性强的物料可选用耐磨钢板制作叶片，针对食品级物料可采用不锈钢材质制作槽体与叶片，满足不同行业的卫生与耐磨要求。整套结构的建模过程中对所有配合尺寸做了公差匹配，比如螺旋轴与轴承座的配合、槽体法兰的连接孔位、脚杯与支腿的连接螺纹都做了标准化处理，可直接导出工程图用于生产加工，也可作为同类型输送设备设计的参考模板，调整螺旋直径、槽体长度、倾斜角度即可适配不同的输送量与提升高度需求。
