纸箱机出料段皮带输送设备结构设计

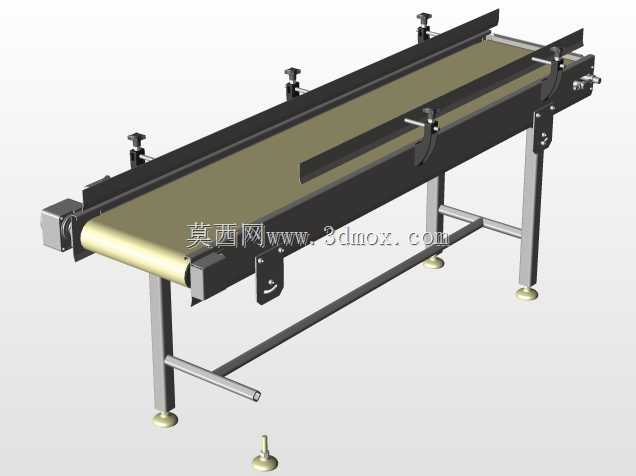

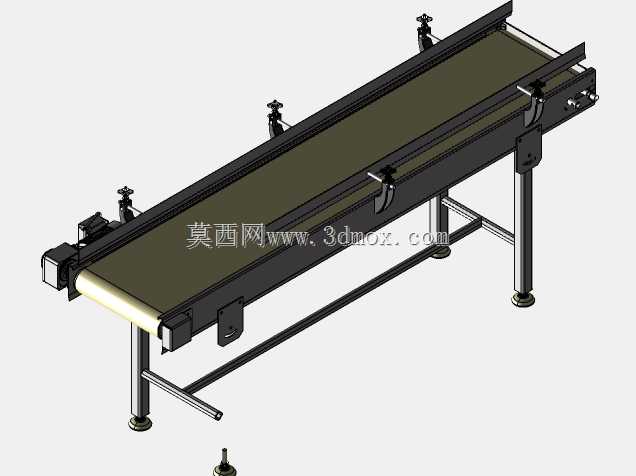

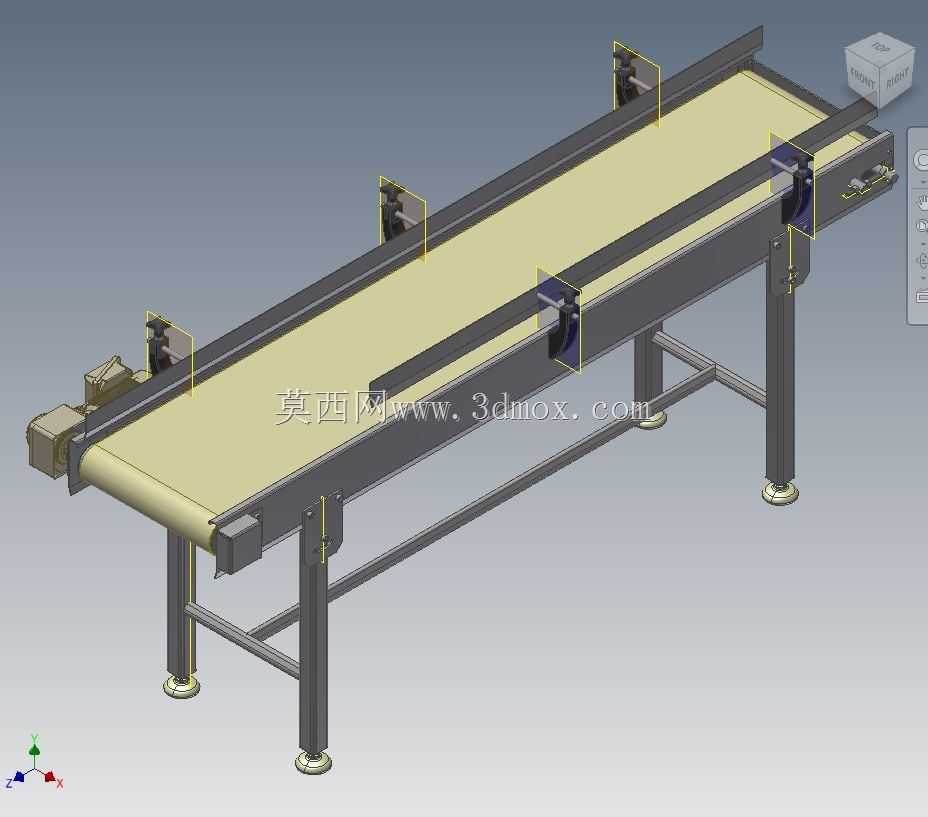

　　该输送设备主要对接纸箱成型加工设备的出料工位，承担纸箱加工完成后从主机工位向下游打包、码垛或暂存工位的平稳转运功能，在纸包装生产流水线中属于衔接主机与后道工序的核心中转单元，可适配TETRA类纸箱加工线的出料节拍，避免加工完成的纸箱在主机出料端堆积卡滞，保障整线生产的连续运转。从结构设计来看，设备采用落地式支腿搭配底部横撑的框架式机架，支腿底部配置可调脚杯，可在安装时根据现场地面平整度调整整机水平度，同时抵消地面轻微沉降带来的机架倾斜问题，支腿与横撑之间采用螺栓连接的可拆卸结构，既方便加工阶段的零件转运，也便于后期现场安装时的尺寸微调，适配不同车间的安装空间边界。输送承载面采用平皮带作为输送载体，皮带两侧设置导向挡边结构，

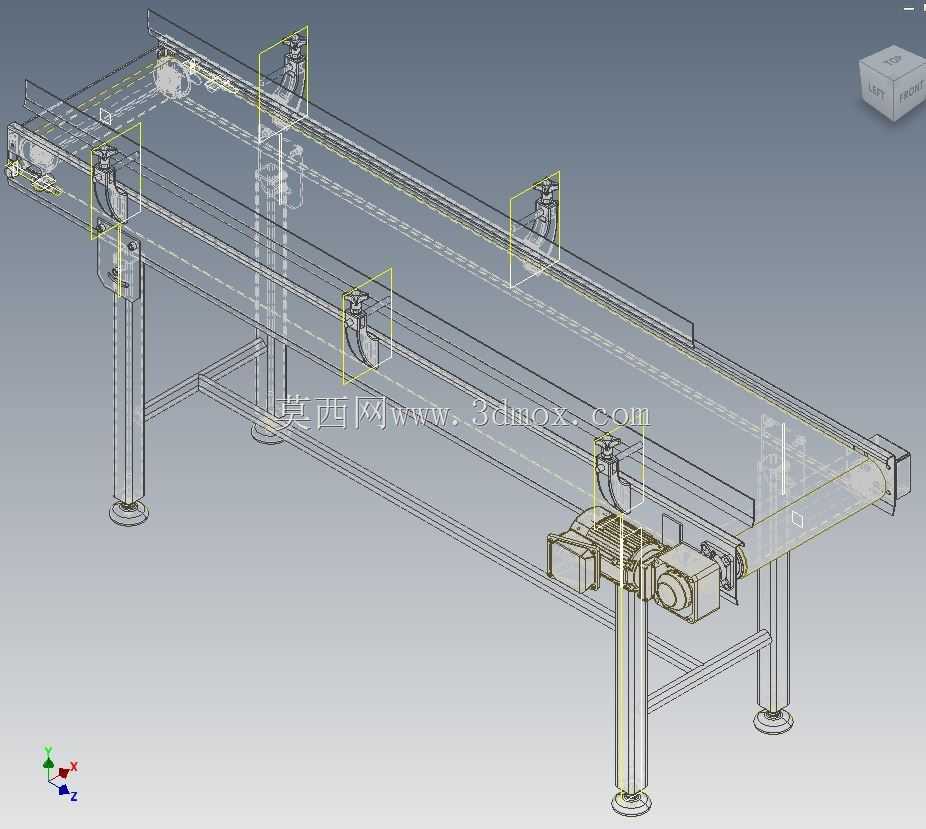

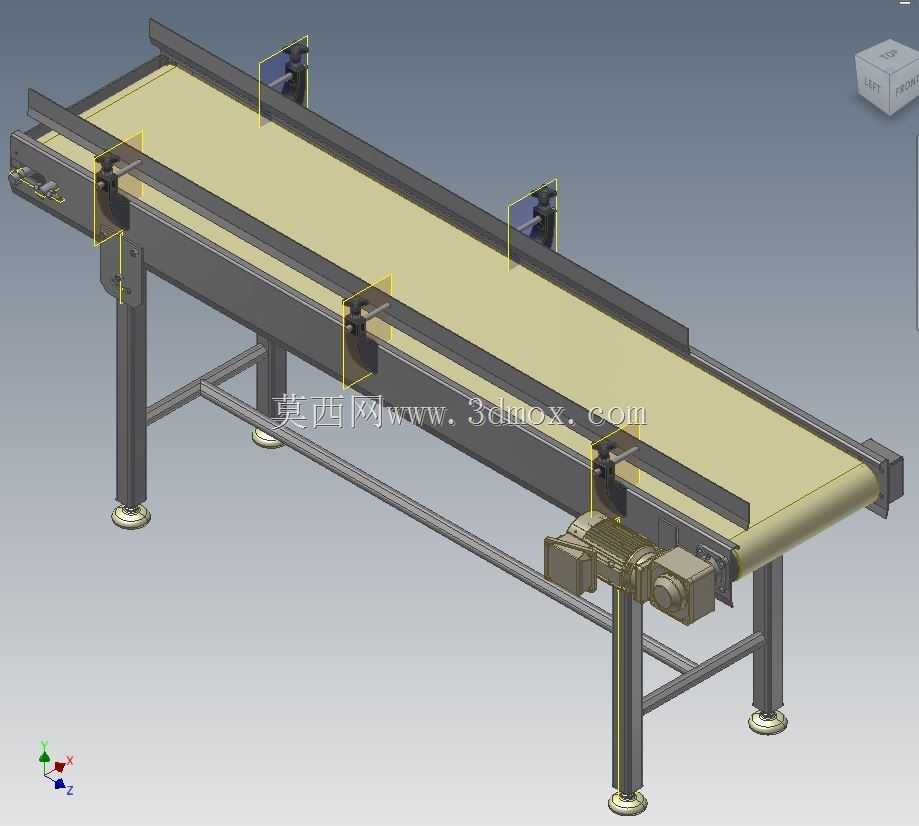

　　可避免纸箱在输送过程中出现侧向偏移、掉落的问题，针对纸箱出料时的冲击载荷，皮带下方间隔布置了支撑托板，托板采用耐磨高分子材质，既降低皮带运行时的摩擦阻力，也能承接纸箱落至输送面时的瞬时冲击，避免皮带长期受冲击出现松弛、跑偏的问题。驱动单元布置在设备的出料端侧下方，采用电机搭配减速机构的直连驱动形式，减速机构输出轴直接连接主动辊筒，省去了中间链传动或带传动的冗余结构，既减少了传动环节的功率损耗，也降低了后期维护时的易损件更换频次，驱动单元外侧设置可拆卸的防护外罩，既避免生产过程中纸屑、灰尘进入传动部件，也能防止现场操作人员误触运转部件引发安全风险。沿输送方向的机架内侧间隔布置了多组导向调节机构，每组机构包含可横向调整位置的导向立辊，

　　立辊通过螺栓固定在机架侧边的长圆孔安装位上，可根据实际生产的纸箱宽度尺寸调整两侧立辊的间距，适配不同规格纸箱的输送导向需求，无需更换额外工装即可完成多规格产品的生产切换，适配柔性生产的需求。设备的进料端高度与纸箱机的出料口高度做了匹配设计，进料端设置了过渡导板，导板表面做光滑倒角处理，可让加工完成的纸箱从主机出料口平稳滑至输送皮带表面，避免纸箱在衔接位置出现卡滞、磕碰变形的问题。从安装边界来看，设备整体为长条形直线布局，宽度方向尺寸控制在常规输送线的通用宽度范围内，可直接对接车间内现有标准输送线的接口，支腿的高度可根据现场上下游设备的高度差做一定范围的调整，无需额外制作增高转接台，降低现场安装的改造成本。在细节设计上，

　　所有辊筒的两端都采用带座外球面轴承作为转动支撑，轴承座自带密封结构，可阻挡生产环境中的纸屑、粉尘进入轴承内部，延长轴承的使用寿命，同时带座轴承的安装方式便于后期辊筒磨损后的快速拆卸更换，减少设备停机维护的时间。皮带的张紧结构设置在从动辊筒的两端，通过调节螺栓调整从动辊筒的前后位置来实现皮带张紧度的调整，张紧调节的行程预留了足够的余量，可覆盖皮带长期使用后产生的拉伸变形量，无需频繁裁剪皮带即可维持合适的张紧力，保障皮带运行时不打滑、不跑偏。设备整体的结构设计充分考虑了纸包装生产车间的实际工况，所有外露的结构件都做了圆角处理，避免尖锐棱角刮蹭输送过程中的纸箱表面，影响成品外观质量，同时机架表面采用喷塑处理，可抵御车间内轻微的潮湿、纸屑粉尘附着带来的锈蚀问题，延长设备的整体使用寿命。在运行逻辑上，该输送设备可与上游纸箱机的运行信号做联动，当上游主机出料时输送线自动启动运行，当上游主机暂停出料时，输送线在延时输送完皮带上的剩余纸箱后自动停机，既减少设备的空转能耗，也避免无料时空转带来的不必要部件磨损。
