定制款柜式离心鼓风通风设备结构

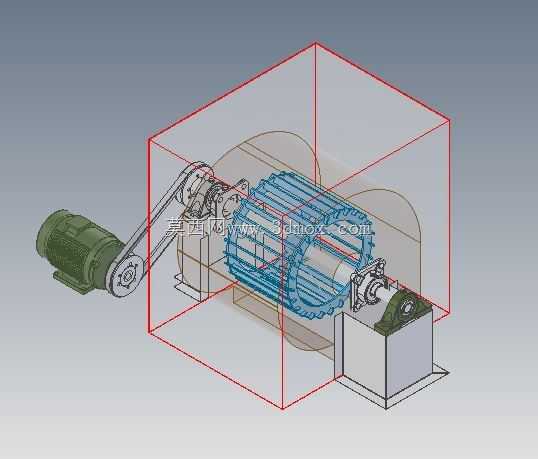

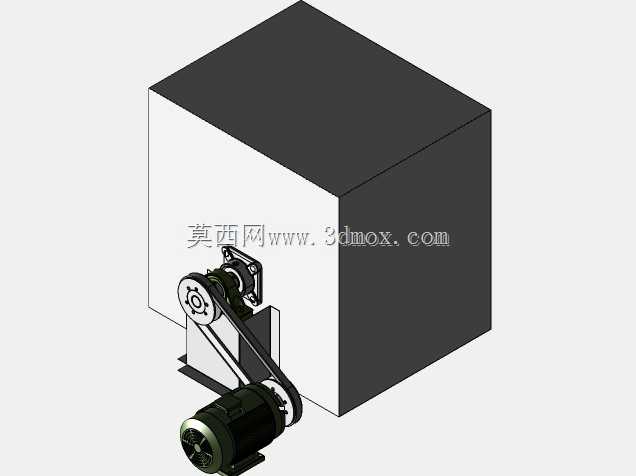

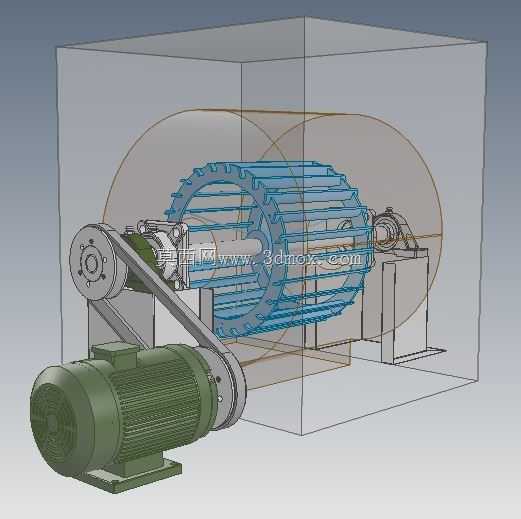

　　这款柜式鼓风设备的三维结构，核心面向商用建筑通风、工业工位送风、小型除尘系统引风等常见工程场景，区别于开式离心风机，其外包的柜式壳体可直接嵌入通风管道支路，无需额外搭建风机防护外罩，在写字楼新风配套、车间局部排风、餐饮后厨补风等场景中，能减少现场安装的防护件加工工作量。从结构拆分来看，整体采用电机侧置皮带传动的布局，而非电机直连叶轮的结构，这种设计的核心考量是预留转速调整空间，现场可通过更换不同直径的皮带轮，匹配实际工况需要的风压风量参数，同时侧置电机能避免电机长期处于风机输送的气流通道内，当输送带有少量粉尘、温湿度偏高的气体时，可降低电机积尘、受潮的故障概率。

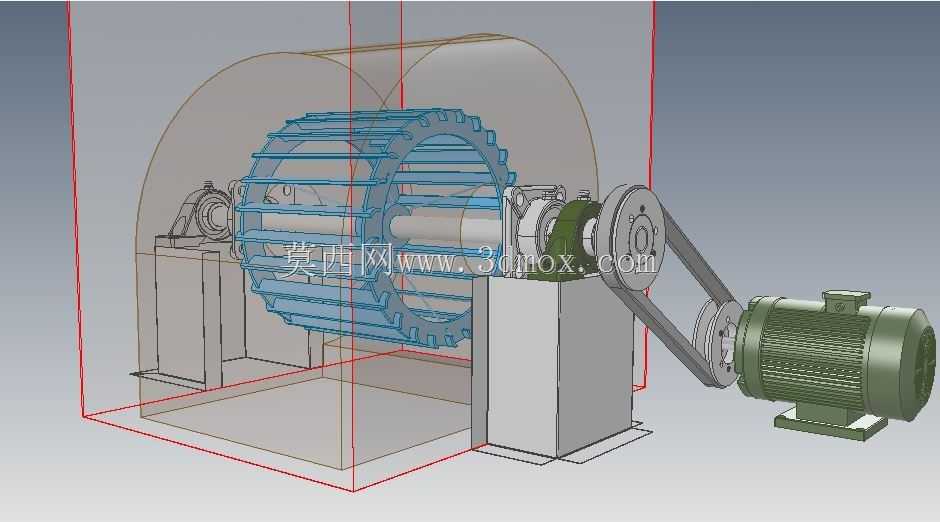

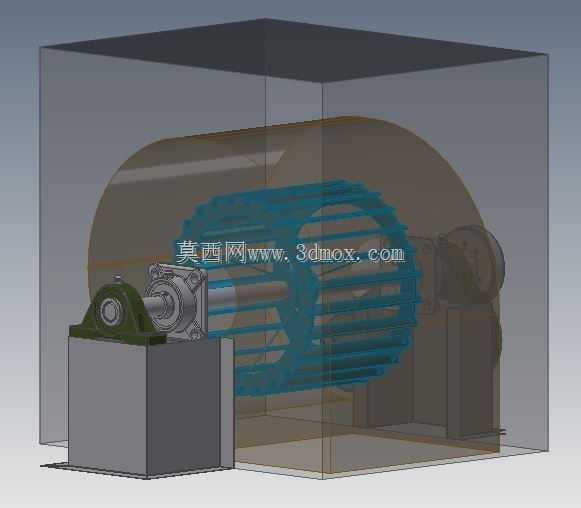

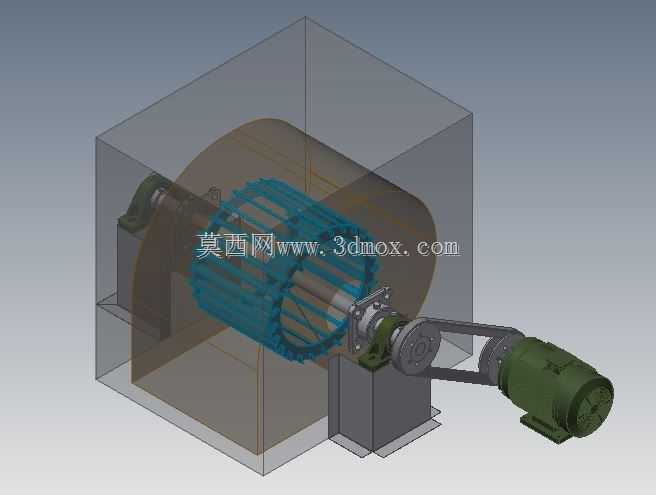

　　叶轮部分采用前向多翼式离心结构，叶片做了等距圆周排布，与蜗壳型内流道的间隙控制在合理范围，既避免间隙过大造成的气流回流损失，也防止间隙过小出现运行剐蹭风险，叶轮两端通过带座轴承固定在壳体支架上，轴承座的安装位预留了调整余量，方便后期维护时校准叶轮同轴度。外部的柜式壳体采用框架加围板的结构形式，框架为型材拼接结构，围板可根据使用场景选择镀锌钢板或者不锈钢板材，壳体上预留了标准的进出风法兰接口，可直接与矩形通风风管对接，无需额外制作变径接头。

　　安装基座采用型钢焊接结构，底部预留了地脚螺栓固定孔位，可直接固定在混凝土基础或者钢架平台上，基座的高度设计充分考虑了皮带张紧调整的操作空间，日常维护时无需拆解风机主体，即可完成皮带更换、张紧度调整的操作。设计过程中，对传动部分做了安全防护考量，皮带轮与皮带的外侧预留了防护罩安装位，避免运行过程中异物卷入传动结构，同时电机的安装座做了长圆孔设计，可沿皮带传动方向调整电机位置，实现皮带张紧度的快速调节。从安装边界来看，整体设备的长宽高尺寸适配常规的设备吊装空间，进出风口的中心高度与常规商用通风风管的安装高度匹配，现场安装时无需额外做大量的管线调整。

　　在流道设计上，蜗壳的型线按照等环量流道设计，可降低气流在壳体内的湍流损失，提升风机运行效率，同时降低气流脉动产生的运行噪音，适配对噪音控制有要求的室内通风场景。叶轮的动平衡校准结构在模型中做了预留，每个叶片的端部可添加平衡配重块，方便生产装配时完成动平衡校正，降低运行振动。轴承座采用注油式结构，预留了注油嘴的安装位置，可在不拆解设备的情况下完成轴承润滑保养，延长设备维护周期。壳体的检修门设置在叶轮侧方，日常清理叶轮积尘、检查叶片磨损情况时，只需打开检修门即可操作，无需拆解整个壳体围板。电机的选型适配常规的三相工业供电，安装尺寸符合通用Y系列电机的安装标准，后期更换电机时无需重新加工安装座，直接适配同机座号的电机即可完成替换。
